Grillete de elevación en D

para aplicaciones marinas

Overview

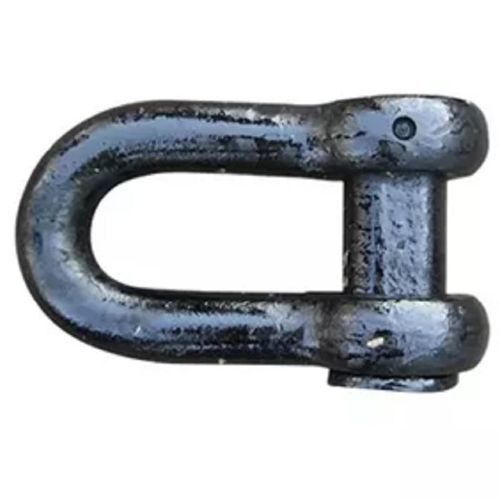

El Grillete de unión Tipo D es un grillete de conexión para cadena de ancla, forjado, diseñado para unir dos secciones de cadena con perno o sin perno en sistemas de fondeo marino y amarre offshore. Las tallas nominales abarcan diámetros de 12,5 mm a 162 mm y están disponibles para las clases de cadena U2 y U3.

Product Summary
El conjunto proporciona una conexión mecánica segura manteniendo la compatibilidad dimensional con los eslabones adyacentes, garantizando un paso suave por cofres de cadena, conductos y cabrestantes. Cada grillete se somete a prueba de carga, inspección y se entrega con trazabilidad completa conforme a los requisitos de clasificación aplicables.

Introduction
El grillete es un elemento de conexión desmontable utilizado para ensamblar tramos de cadena de ancla en un cable continuo para buques comerciales, plataformas offshore y sistemas de amarre permanentes. Está fabricado en acero aleado forjado y diseñado para coincidir con las propiedades mecánicas y dimensionales de las cadenas con y sin perno.

Assembly
El conjunto consta del cuerpo del grillete, pasador de unión principal, pasador de bloqueo y tapón de plomo. Tras la instalación, el pasador de unión se bloquea mecánicamente para evitar aflojamientos bajo cargas repetidas y maniobras de ancla. El conjunto acabado mantiene un perfil similar al de los eslabones vecinos para permitir un funcionamiento fiable en equipos de manejo de cadena.

Manufacturing and Application
Fabricado mediante forja en matriz cerrada seguida de mecanizado, tratamiento térmico, calibrado dimensional y pruebas de carga. Los productos estándar cubren diámetros nominales 12,5–162 mm para las clases U2 y U3. Aplicaciones típicas: portacontenedores, graneleros, petroleros, gaseros, FPSO, plataformas offshore, buques militares y amarraderos permanentes.

Product Features

• Construcción en acero aleado forjado
• Compatible con cadenas con perno y sin perno
• Tamaños nominales de cadena: 12,5–162 mm
• Disponible para clases de cadena U2 y U3
• Diseño de pasador de bloqueo mecánico para fijación segura
• Perfil compatible con cabrestantes y sistemas de manejo de cadena estándar
• Marcado permanente e información completa de trazabilidad

Parameters

• 12,5–22 mm | Clase: U2 / U3 | Ensayos y carga de rotura: según IACS UR W18 | Material: acero aleado forjado | Aplicación: cadena de ancla de buque
• 24–38 mm | Clase: U2 / U3 | Ensayos y carga de rotura: según IACS UR W18 | Material: acero aleado forjado | Aplicación: fondeo marino
• 40–58 mm | Clase: U2 / U3 | Ensayos y carga de rotura: según IACS UR W18 | Material: acero aleado forjado | Aplicación: amarre offshore
• 60–84 mm | Clase: U2 / U3 | Ensayos y carga de rotura: según IACS UR W18 | Material: acero aleado forjado | Aplicación: plataformas offshore
• 87–122 mm | Clase: U2 / U3 | Ensayos y carga de rotura: según IACS UR W18 | Material: acero aleado forjado | Aplicación: FPSO / grandes buques
• 124–162 mm | Clase: U2 / U3 | Ensayos y carga de rotura: según IACS UR W18 | Material: acero aleado forjado | Aplicación: amarre permanente

Standards and Quality
MOQ: 100 piezas. Embalaje: palet de acero, caja de madera o embalaje a granel. Fabricado conforme a IACS UR W18, IACS UR A1, ISO 1704 y a los requisitos aplicables de sociedades de clasificación (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS). Todos los componentes portantes están forjados, tratados térmicamente y mecanizados para ajustarse a las propiedades de la clase de cadena. Certificados de material, informes de inspección y certificados de clasificación disponibles.

Maintenance
Inspeccionar regularmente deformaciones del cuerpo, desgaste del pasador, estado del pasador de bloqueo, integridad del tapón de plomo, corrosión, grietas y desgaste excesivo. Verificar los elementos de bloqueo tras las maniobras de ancla. Sustituir las piezas dañadas o desgastadas inmediatamente conforme a los requisitos de la sociedad de clasificación.

Technical specifications

• Modelo: Joining Shackle Type D
• Material: acero aleado forjado
• Rango de tamaño de cadena: 12,5 mm a 162 mm
• Clases de cadena admitidas: U2, U3
• Componentes: cuerpo del grillete; pasador de unión principal; pasador de bloqueo; tapón de plomo
• Fabricación: forja en matriz cerrada, mecanizado, tratamiento térmico, calibrado dimensional
• Ensayos: pruebas de carga, verificación de propiedades mecánicas, MPI cuando proceda, control de dureza e inspección dimensional
• Normas: IACS UR W18, IACS UR A1, ISO 1704; cumplimiento con sociedades de clasificación (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS)
• MOQ: 100 piezas
• Embalaje: palet de acero, caja de madera o embalaje a granel
• Identificación: marcado permanente y documentación de trazabilidad completa
