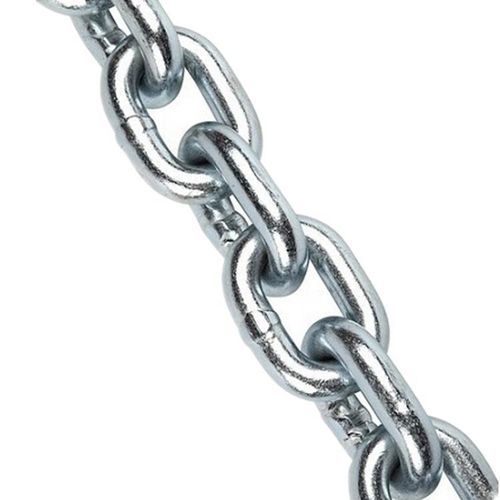

Cadena de ancla Grade 43

de acero al carbonode acero galvanizado en calientede eslabón corto

Descripción general
La cadena de ancla para molinete Grado 43 High Test es una cadena calibrada de acero al carbono de alta resistencia fabricada conforme a los requisitos NACM Grade 43. La geometría de eslabón corto mejora la flexibilidad y reduce la tendencia a enredarse en la cámara de cadena, por lo que es adecuada para los gypsys de molinete calibrados para cadena HT. La cadena está marcada con la identificación estampada G4 y se somete a prueba de carga en fábrica al doble del Límite de Trabajo. Acabados disponibles: galvanizado por inmersión en caliente, zincado o color natural según las condiciones de la embarcación.

Introducción
La cadena Grade 43 (High Test) ofrece una relación resistencia/peso superior a la Proof Coil (Grade 30) y se utiliza habitualmente en cabos de ancla y sistemas de molinete en embarcaciones de recreo y comerciales. No está certificada para elevación en suspensión. Las variantes binder suelen suministrarse con ganchos de recogida, pero la versión para molinete se especifica para aplicaciones de anclaje y compatibilidad con gypsys.

Detalles clave del producto
La cadena de ancla Grade 43 High Test está diseñada para anclaje marino y sistemas de molinete. Proporciona un Límite de Trabajo (WLL) significativamente mayor que la Grade 30 del mismo diámetro, manteniendo la compatibilidad con gypsys calibrados HT. La producción incluye pruebas de carga, calibración dimensional, inspección de soldaduras e inspección del recubrimiento antes del envío. Producto destinado exclusivamente a anclaje y uso en molinete, no para elevación en suspensión.

Parámetros

• Grado de la cadena: NACM Grade 43 High Test (referencias NACM y ASTM)
• Límite de carga de trabajo (WLL): Tensión máxima recomendada para una longitud recta e indemne de cadena
• Prueba de esfuerzo: Carga de prueba aplicada en fábrica para verificación de integridad; no usar como carga de diseño
• Fuerza mínima de rotura: Resultado de ensayo del fabricante bajo tracción directa; suministrado como referencia, no como garantía de servicio
• Elevación en suspensión: No clasificada ni permitida para elevación en suspensión, elevación con grúa o cargas colgantes

Tabla de tamaños (cada línea = Size | D (mm) | Inside Length A (mm) | Inside Length A +/- (mm) | Outside Width B (mm) | Outside Width B +/- (mm) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG))
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Normas

• Nombre: Grade 43 High Test Anchor Windlass Chain
• MOQ: 100 metros
• Embalaje: Tambor de acero / Caja de madera / Palet de acero / Embalaje a granel
• Normas de fabricación: Fabricada en acero al carbono de alta resistencia conforme a NACM Grade 43 High Test, especificaciones ASTM aplicables, ASME B30.26, OSHA 1910.184 y requisitos de fabricación de eslabones cortos calibrados para sistemas de molinete marino; construcción soldada eléctricamente; acabados: galvanizado por inmersión, zincado, color natural
• Pruebas: Ensayo de carga, calibración dimensional, inspección de soldaduras, inspección visual, verificación de propiedades mecánicas e inspección de recubrimiento; probada en fábrica al doble de la WLL; informes de inspección y certificados disponibles bajo petición
• Aplicaciones: Adecuada para sistemas de molinete, lonas de ancla, yates, veleros, barcos de pesca, embarcaciones de trabajo, instalaciones de marina y amarre en muelle donde se especifique cadena calibrada Grade 43 HT; no para elevación en suspensión
• Mantenimiento: Inspeccionar regularmente por corrosión, desgaste excesivo, alargamiento de eslabones, soldaduras fisuradas, deformación y daño del recubrimiento; enjuagar con agua dulce tras exposición prolongada al agua de mar y reemplazar secciones con desgaste excesivo

Características / especificaciones técnicas

• Nombre comercial: Grade 43 High Test Anchor Windlass Chain
• Marca: TOPONE CHAIN
• Material: Acero al carbono de alta resistencia (construcción soldada eléctricamente)
• Tipo de eslabón: Eslabón corto calibrado (estampado G4)
• Uso previsto: Sistemas de molinete y anclaje marino
• No apto para: Elevación en suspensión, elevación con grúa, cargas colgantes
• Tamaños disponibles: Estándar 1/4 in. a 1/2 in. (6 mm–13 mm); rango extendido 3 mm–32 mm (ver tabla de tamaños)
• Acabados: Galvanizado por inmersión, zincado, color natural
• MOQ: 100 metros
• Embalaje: Tambor de acero, caja de madera, palet de acero, embalaje a granel
• Pruebas: Ensayo de carga, calibración dimensional, inspección de soldaduras, inspección visual, verificación de propiedades mecánicas, inspección de recubrimiento; probado en fábrica al doble de la WLL
• Conformidad: NACM Grade 43, ASTM, ASME B30.26, OSHA 1910.184
• Identificación: Marcado estampado G4
• Peso por metro: Ver tabla de tamaños
