Cadena de ancla G43

de acero al carbonode acero galvanizadozincada

Introducción

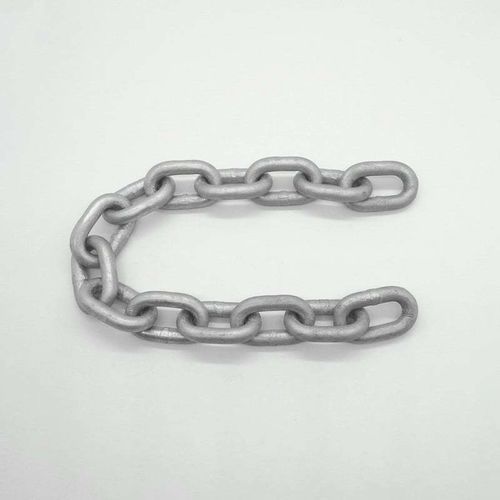

La cadena de ancla corta G43 galvanizada en caliente es una cadena de eslabón corto soldada en acero al carbono de alta resistencia, diseñada para guinches de ancla, amarre y aplicaciones marinas relacionadas. La construcción calibrada de eslabón corto garantiza un acoplamiento fiable con los engranajes del guinche compatibles, reduce el retorcimiento y mejora la flexibilidad de la cadena durante el lanzamiento y la recuperación. La clase 43 ofrece un límite de carga de trabajo mayor para un mismo diámetro en comparación con la clase 30. La cadena recibe un recubrimiento por galvanizado en caliente para protección contra la corrosión en agua dulce y salada. Este producto está destinado únicamente a anclaje y amarre y no es adecuado para elevación en carga suspendida.

Características clave

• Cadena de Clase 43 (High Test) con mejor relación resistencia/peso frente a la cadena proof coil Clase 30.
• Construcción calibrada de eslabón corto para un acoplamiento positivo con los engranajes del guinche.
• Acabado galvanizado en caliente para resistencia a la corrosión en entornos marinos.
• Fabricada en acero al carbono de alta resistencia con eslabones soldadas eléctricamente.
• No utilizar para elevación por encima de la cabeza o cargas suspendidas — solo para anclaje y amarre.
• Cada lote de producción se somete a inspección de soldaduras, calibración dimensional, ensayo de carga de prueba, verificación de propiedades mecánicas e inspección visual.

Normas y calidad

• Clase: Clase 43 (High Test), proporcionando mayor resistencia que la Clase 30 estándar.
• Norma de fabricación: Conforme a las especificaciones NACM e ISO para cadena calibrada de eslabón corto.
• Material: Acero al carbono de alta resistencia seleccionado por su durabilidad.
• Acabado: Galvanizado en caliente para resistencia a la corrosión en entornos marinos.
• Calibración y pruebas: Cada eslabón se somete a ensayo de carga de prueba y calibración para garantizar un funcionamiento suave con guinches de ancla.
• Aviso de aplicación: Diseñada específicamente para anclaje y amarre — no para elevación en carga suspendida.

Tabla de especificaciones técnicas (filas extraídas de la tabla del producto; los valores corresponden a las columnas de la tabla tal como se presentan en la página)
Orden de encabezados (como en la tabla fuente): Diámetro, (tolerancia), Longitud interior, (tolerancia +), (tolerancia -), Ancho interior, Ancho exterior, Longitud por 11 eslabones, Peso (kg/m), Carga de ensayo (kN), Carga de rotura (kN).
Filas (cada fila lista los valores de las celdas en la misma secuencia que la tabla):
2, 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1, 0.5, 0.07
3, 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.1, 0.7, 0.16
4, 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32, 3.92, 8
5, 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5, 6.25, 12.5
6, 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8, 7.84, 16
7, 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3, 1.4, 1.1, 12.3, 25
8, 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4, 15.7, 32
9, 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8, 19.6, 40
10, 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2, 24.5, 50
11, 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4, 2, 2.7, 31.4, 63
12, 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.1, 35.7, 71.5
13, 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8, 39.2, 80
14, 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4, 49, 100
16, 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6, 3, 5.7, 62.7, 125
18, 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3, 78.4, 160
19, 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7, 3.7, 7.97, 90, 180
20, 1, 56, 1, 0.5, 24, 68, 616, 7.4, 3.7, 9, 98, 200
23, 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12, 123.5, 250
26, 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15, 156.8, 320
28, 1.4, 78, 1.3, 0.65, 33.8, 95.2, 858, 10.2, 5.1, 18
30, 1.5, 84, 1.4, 0.7, 41, 102, 924, 11, 5.5, 19.5
32, 1.6, 90, 1.5, 0.75, 43, 108.8, 990, 11.8, 5.9, 23

Características / Especificaciones técnicas

• Producto: Cadena de ancla corta G43 galvanizada en caliente.
• Clase: 43 (High Test).
• Material: Acero al carbono de alta resistencia, construcción de eslabón corto soldado eléctricamente.
• Acabado: Galvanizado en caliente para resistencia a la corrosión a largo plazo (adecuado para agua dulce y salada).
• Fabricación y pruebas: Inspección de soldaduras, calibración dimensional, ensayo de carga de prueba, verificación de propiedades mecánicas, inspección visual.
• Aplicación: Guinches de ancla, cabos de ancla, amarre de muelle, cadenas de uso general marino — no para elevación en carga suspendida.
• Diámetros disponibles: Varias tallas desde 2 mm hasta 32 mm (la tabla anterior muestra el rango completo y los datos de carga/peso correspondientes).
