Grillete de elevación recto

Descripción general

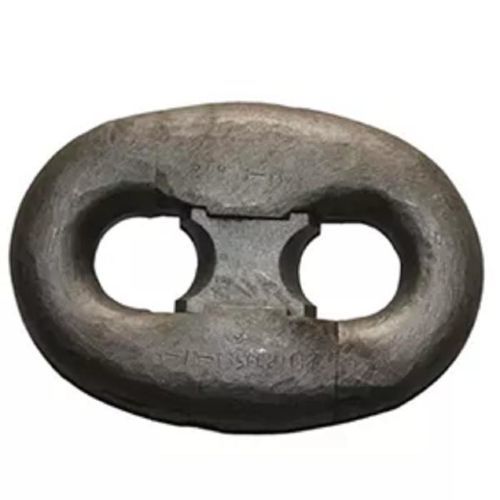

El grillete Kenter consta de dos mitades forjadas unidas por un bloque de cierre central, un pasador cónico y un tapón de plomo. Es el conector desmontable estándar para unir tramos de cadena de ancla (típicamente 27,5 m / 15 brazas) permitiendo desmontaje para inspección, mantenimiento o reemplazo sin cortar la cadena. Mantiene un perfil compatible con los eslabones para un paso suave por tubo de cadena, casetas de cadena y cabrestantes.

Desmontaje
El desmontaje para reutilización es sencillo: retirar el pasador cónico con un punzón para liberar el tapón de plomo y luego golpear el bloque central para separar las dos mitades.

Introducción
Fabricado mediante forja en matriz cerrada de acero aleado, cada grillete Kenter se mecaniza, trata térmicamente, calibra dimensionalmente y se somete a pruebas de carga. El conjunto incluye dos mitades forjadas, un bloque de bloqueo central, un pasador cónico y un tapón de plomo. El sistema de bloqueo asegura el grillete bajo cargas de tracción repetidas manteniendo un perfil compatible con la cadena.

Características del producto

• Construcción en acero aleado forjado
• Cuerpo en dos piezas con bloque de bloqueo central
• Diseñado para conectar tramos de cadena de ancla
• Compatible con cadenas con perno y sin perno
• Disponible para grados de cadena U2 y U3
• Tratado térmicamente y probado a carga de rotura
• Marcado de identificación permanente y trazabilidad completa

Parámetros
Tamaño de cadena (mm) | Grado de cadena | Material | Carga de prueba | Carga mínima de rotura | Aplicación
12,5–22 | U2 / U3 | Acero aleado forjado | Según IACS UR W18 | Según IACS UR W18 | Pequeñas embarcaciones comerciales
24–38 | U2 / U3 | Acero aleado forjado | Según IACS UR W18 | Según IACS UR W18 | Buques de carga
40–58 | U2 / U3 | Acero aleado forjado | Según IACS UR W18 | Según IACS UR W18 | Petroleros / graneleros
60–84 | U2 / U3 | Acero aleado forjado | Según IACS UR W18 | Según IACS UR W18 | Buques de apoyo offshore
87–122 | U2 / U3 | Acero aleado forjado | Según IACS UR W18 | Según IACS UR W18 | FPSO / plataformas offshore
124–162 | U2 / U3 | Acero aleado forjado | Según IACS UR W18 | Según IACS UR W18 | Sistemas de amarre permanentes

Normas y fabricación
Fabricado en acero aleado forjado conforme a IACS UR W18, IACS UR A1 e ISO 1704, y a los requisitos aplicables de sociedades de clasificación (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS). Todos los componentes sometidos a carga se forjan en matriz cerrada, se tratan térmicamente, se mecanizan con precisión y se calibran dimensionalmente para ajustarse al grado de cadena correspondiente.

Ensayos
Cada grillete se somete a verificación de composición química, inspección de forja, verificación del tratamiento térmico, inspección dimensional, ensayo de carga de prueba, verificación de propiedades a tracción, ensayo de dureza, inspección por partículas magnéticas (MPI), inspección visual, verificación de ensamblaje y marcado de identificación permanente. Certificados de material, informes de inspección y certificados de sociedades de clasificación disponibles.

Aplicaciones
Idóneo para conectar cadenas de ancla con perno y sin perno, cadenas de amarre offshore y cables de ancla de buques comerciales. Ampliamente utilizado en portacontenedores, graneleros, petroleros, metaneros, plataformas offshore, FPSO, unidades flotantes de producción y buques militares.

Mantenimiento
Inspeccionar regularmente el desgaste del cuerpo, las deformaciones, el desgaste del bloque central, la seguridad del pasador cónico, la integridad del tapón de plomo, la corrosión, las grietas y el marcado de identificación. Verificar que los componentes de bloqueo permanezcan correctamente instalados tras las operaciones de fondeo. Sustituir inmediatamente los grilletes Kenter dañados o desgastados según los requisitos de las sociedades de clasificación.

Especificaciones técnicas

• Denominación: Grillete Kenter
• Material: Acero aleado forjado (forja en matriz cerrada, tratamiento térmico, mecanizado)
• Grados de cadena: U2 / U3
• Rango de diámetro nominal: 12,5 mm a 162 mm
• Aplicaciones: Desde pequeñas embarcaciones comerciales hasta sistemas de amarre permanentes (portacontenedores, graneleros, petroleros, metaneros, plataformas offshore, FPSO, buques militares)
• Normas de fabricación: IACS UR W18, IACS UR A1, ISO 1704; sociedades de clasificación: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS
• Ensayos: Ensayo de carga, verificación de propiedades a tracción, ensayo de dureza, MPI, inspecciones dimensionales y visuales, marcado de identificación permanente
• Opciones de embalaje: Palet de acero / Caja de madera / Embalaje a granel
• MOQ: 100 piezas
