Sistema de anclaje JIS Stock

Resumen del producto

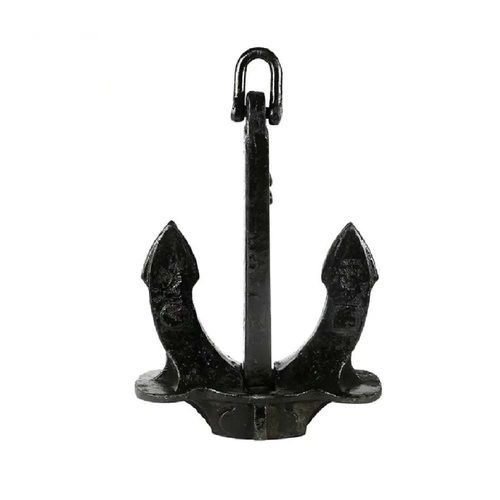

La ancla con travesaño JIS es una ancla tradicional de eje fijo diseñada según los requisitos JIS para fondeo de buques pesqueros, embarcaciones de trabajo, barcazas y sistemas de amarre permanentes. Fabricada en acero fundido marino con vástago forjado o fundido, travesaño fijo, corona y dos palas; su diseño permite que una pala penetre el fondo con rapidez y desarrolle fuerza de agarre. Los pesos nominales estándar van de 500 a 20,000 kg; tamaños mayores disponibles bajo pedido. Se pueden proporcionar certificaciones de sociedades de clasificación.

Introducción
La ancla JIS incorpora un travesaño transversal fijo colocado perpendicular al vástago. Al fondear, el travesaño fuerza a una pala a clavarse en el fondo mientras la otra queda expuesta, ofreciendo un asentamiento estable y un rendimiento de retención fiable en fondos blandos y medios (fango, arena, arcilla y fondos mixtos). El travesaño evita el giro tras el asentamiento, mejorando la estabilidad en fondeos de larga duración.

Características del producto

• Geometría tradicional de ancla con travesaño fijo
• Travesaño transversal fijo para posicionamiento estable
• Construcción en acero fundido marino con tratamiento térmico y mecanizado
• Rango de peso nominal: 500–20,000 kg (estándar); tamaños mayores bajo pedido
• Apto para fangos, arenas, arcillas y fondos mixtos
• Buena estabilidad tras la penetración; compatible con cadenas de ancla stud link
• Marcado de identificación permanente y trazabilidad completa

Parámetros
Peso nominal (kg) | L | L1 | L2 | H | H1 | B
100 | 540 | 378 | 750 | 91 | 395 | 230
125 | 580 | 405 | 810 | 97 | 425 | 248
150 | 612 | 432 | 855 | 104 | 452 | 264
180 | 650 | 459 | 910 | 111 | 480 | 280
240 | 720 | 510 | 1010 | 122 | 530 | 310
280 | 760 | 534 | 1060 | 130 | 560 | 325
300 | 770 | 540 | 1080 | 131 | 570 | 331
320 | 790 | 560 | 1100 | 132 | 580 | 338
360 | 820 | 580 | 1150 | 139 | 610 | 353
420 | 860 | 610 | 1200 | 146 | 640 | 370
480 | 900 | 640 | 1260 | 153 | 670 | 387
570 | 950 | 670 | 1330 | 162 | 700 | 408
660 | 660 | 710 | 1440 | 170 | 740 | 430
780 | 1060 | 750 | 1480 | 180 | 780 | 456
900 | 1110 | 780 | 1550 | 189 | 820 | 477
1020 | 1160 | 820 | 1620 | 197 | 860 | 500
1140 | 1200 | 850 | 1680 | 204 | 890 | 520
1290 | 1250 | 880 | 1750 | 212 | 920 | 540
1440 | 1300 | 920 | 1820 | 221 | 960 | 560
1590 | 1340 | 950 | 1880 | 228 | 990 | 580
1740 | 1380 | 980 | 1930 | 235 | 1020 | 600
1920 | 1430 | 1010 | 2000 | 243 | 1060 | 620
2100 | 1470 | 1040 | 2060 | 250 | 1090 | 640
2280 | 1510 | 1070 | 2110 | 257 | 1120 | 650
2460 | 1550 | 1100 | 2170 | 264 | 1150 | 670
2640 | 1590 | 1120 | 2230 | 270 | 1180 | 690
2850 | 1630 | 1150 | 2280 | 277 | 1210 | 700
3060 | 1670 | 1180 | 2340 | 284 | 1214 | 720
3780 | 1790 | 1260 | 2510 | 304 | 1320 | 770
4890 | 1950 | 1380 | 2730 | 332 | 1440 | 840
5610 | 2040 | 1440 | 2860 | 347 | 1510 | 880
8700 | 2380 | 1670 | 3320 | 403 | 1750 | 1020
15400 | 2860 | 2020 | 4000 | 486 | 2110 | 1230
29000 | 3530 | 2490 | 4840 | 600 | 2610 | 1520
38500 | 3880 | 2740 | 5430 | 660 | 2860 | 1670
46000 | 4120 | 2910 | 5770 | 700 | 3040 | 1770

Normas
Nombre: JIS Stock Anchor
MOQ: 1 unidad
Embalaje: palet de acero / caja de madera / carga a granel
Normas de fabricación: fabricada en acero fundido marino conforme a la Norma Industrial Japonesa (JIS) y a las especificaciones aplicables de fabricación de anclas. Producción conforme a IACS UR A1, ISO 1704 y requisitos de sociedades de clasificación. Certificados ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS y RMRS disponibles.

Pruebas y mantenimiento
Normas de ensayo: cada ancla pasa verificación de composición química, inspección de fundición, control dimensional, verificación del tratamiento térmico, ensayos de propiedades mecánicas, prueba de carga, inspección visual y ensayos no destructivos (MPI/UT cuando proceda). Se realizan pruebas de suspensión y marcado de identificación permanente antes del envío. Se pueden suministrar certificados de material e informes de inspección.

Aplicaciones
Adecuada para buques pesqueros, remolcadores, barcazas, dragas, buques de carga fluvial, pontones, diques flotantes, embarcaciones de trabajo y sistemas de amarre permanentes operando sobre arena, fango, arcilla y fondos mixtos. Debido a su travesaño fijo, el ancla se emplea cuando no se requieren cofres de ancla empotrados y se prioriza la retención a largo plazo.

Especificaciones técnicas

• Nombre del producto: JIS stock anchor
• Tipo de modelo: ancla con travesaño transversal fijo
• Material: acero fundido marino
• Rango de peso nominal: 500–20,000 kg (estándar); tamaños mayores bajo pedido
• Aplicaciones: buques pesqueros, remolcadores, barcazas, pontones, embarcaciones de trabajo, dragas, barcos fluviales, sistemas de amarre permanentes
• Fondos adecuados: fango, arena, arcilla, fondos mixtos
• Normas de fabricación: JIS, IACS UR A1, ISO 1704
• Certificados disponibles: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS
• MOQ: 1 unidad
• Opciones de embalaje: palet de acero, caja de madera, carga a granel
• Control de calidad: verificación composición química, inspección de fundición, control dimensional, verificación tratamiento térmico, ensayos propiedades mecánicas, proof testing, MPI/UT cuando proceda, pruebas de suspensión, marcado de identificación permanente
