Sistema de anclaje Delta

Descripción del producto

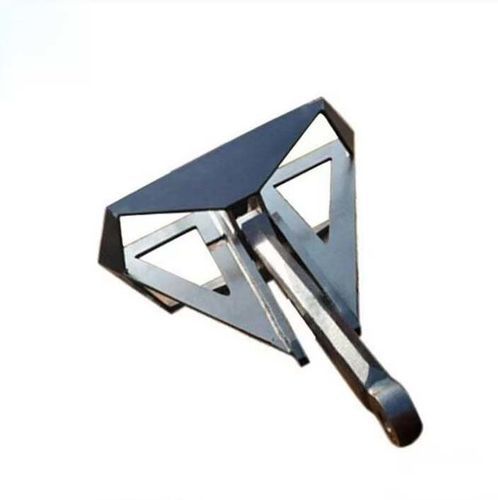

Delta Anchor es un ancla de arado de alto poder de sujeción (HHP) con vástago fijo, diseñada para embarcaciones de recreo y aplicaciones marítimas comerciales. Presenta construcción monocasco soldada, punta lastrada y geometría autoenderezante para una penetración inmediata y sujeción fiable en fondos de arena, fango, grava, arcilla y fondos mixtos. Los productos estándar cubren tamaños pequeños y se ofrecen modelos personalizados de mayor tamaño; materiales disponibles en acero al manganeso de alta calidad o acero inoxidable Duplex, acabados galvanizados en caliente o pulido inoxidable.

Introducción
El Delta Anchor utiliza un diseño monocasco soldado que elimina las articulaciones móviles de los anclajes arados articulados. La pala estrecha en forma de arado y la punta lastrada garantizan un buen agarre tras el primer contacto. El vástago fijo aporta mayor resistencia estructural, menor mantenimiento y compatibilidad con la mayoría de rodillos de proa estándar.

Características del producto

• Ancla de arado HHP con vástago fijo
• Construcción monocasco soldada para mayor resistencia
• Punta lastrada para penetración rápida
• Geometría autoenderezante para orientación fiable
• Compatible con la mayoría de rodillos de proa para auto-lanzamiento
• Fabricado en acero al manganeso de alta calidad o acero inoxidable Duplex
• Acabados: galvanizado en caliente o inoxidable pulido
• Rango de peso estándar: 4 kg a 63 kg; tamaños personalizados disponibles
• Aprobación General de Lloyd's Register como ancla HHP
• Marcado de identificación permanente y trazabilidad completa

Parámetros (dimensiones y carga de rotura)
Peso nominal(kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | Carga de rotura (kN)
300 | 1380 | 1200 | 960 | 465 | 1080 | 45 | 98
500 | 1725 | 1500 | 1200 | 570 | 1350 | 48 | 143
750 | 1950 | 1700 | 1360 | 650 | 1530 | 50 | 198
1000 | 2150 | 1870 | 1500 | 710 | 1680 | 62 | 250
1500 | 2460 | 2140 | 1710 | 815 | 1920 | 70 | 350
2000 | 2715 | 2360 | 1890 | 900 | 2125 | 75 | 435
2500 | 2925 | 2540 | 2035 | 970 | 2290 | 80 | 510
3000 | 3105 | 2700 | 2160 | 1030 | 2430 | 90 | 576
3500 | 3240 | 2845 | 2280 | 1087 | 2565 | 90 | 635
4000 | 3375 | 2953 | 2315 | 1140 | 2650 | 100 | 686
5000 | 3658 | 3200 | 2560 | 1225 | 2900 | 110 | 776
6000 | 3935 | 3405 | 2720 | 1310 | 3125 | 110 | 875
7000 | 4120 | 3580 | 2860 | 1360 | 3220 | 117 | 968
7500 | 4215 | 3666 | 2925 | 1390 | 3295 | 124 | 1005
8000 | 4315 | 3750 | 3000 | 1425 | 3380 | 130 | 1048
9000 | 4490 | 3874 | 3120 | 1480 | 3512 | 135 | 1108
10000 | 4725 | 4100 | 3280 | 1560 | 3690 | 140 | 1172
11000 | 4868 | 4140 | 3310 | 1600 | 3750 | 145 | 1238
12000 | 4960 | 4275 | 3420 | 1640 | 3860 | 150 | 1300
13500 | 5120 | 4450 | 3560 | 1700 | 4000 | 155 | 1408
15000 | 5345 | 4600 | 3685 | 1735 | 4160 | 160 | 1520
18000 | 5678 | 4890 | 3919 | 1840 | 4418 | 170 | 1710
20000 | 5880 | 5065 | 4050 | 1900 | 4570 | 175 | 1840

Normas y fabricación
Fabricado conforme a ISO 1704, IACS Unified Requirement A1 y especificaciones aplicables de fabricación de anclas marinas. Los materiales, soldadura e inspección dimensional están certificados. Delta Anchor cuenta con la Aprobación General de Lloyd's Register como ancla HHP.

Pruebas y calidad
El control de calidad incluye verificación de composición química, inspección dimensional y de soldaduras, ensayos de propiedades mecánicas, ensayos de carga de rotura, inspección de recubrimientos y marcado de identificación permanente. Los certificados individuales de ensayo Lloyd's y los certificados de material se registran por lote.

Aplicaciones
Apta para yates, veleros, embarcaciones a motor, pesqueros, embarcaciones de patrulla y rescate, barcos de trabajo y embarcaciones comerciales que operan sobre fondos de arena, fango, grava, arcilla y fondos mixtos. El diseño auto-lanzante es compatible con la mayoría de los sistemas de rodillo de proa estándar.

Mantenimiento
Inspeccionar regularmente la deformación del vástago, el desgaste de la pala, la corrosión, daños en el recubrimiento y la integridad de las soldaduras. Verificar la compatibilidad con el rodillo de proa y la cadena de ancla. Sustituir anclas con deformaciones excesivas o daños estructurales. Limpiar periódicamente las superficies galvanizadas o inox para mantener la resistencia a la corrosión.

Especificaciones técnicas

• Modelo: Delta Anchor
• Tipo: Ancla de arado a vástago fijo, High Holding Power (HHP)
• Construcción: Construcción monocasco soldada, punta lastrada, geometría autoenderezante
• Materiales: Acero al manganeso de alta calidad o acero inoxidable Duplex
• Acabados: Galvanizado en caliente o inoxidable pulido
• Rango de peso estándar: 4 kg a 63 kg (estándar); modelos personalizados disponibles
• Rango de esloras cubierto por productos estándar: ~6 m a 27 m (20 ft–90 ft)
• Aprobaciones: Aprobación General Lloyd's Register (HHP)
• Normas de fabricación: ISO 1704, IACS Unified Requirement A1, soldadura certificada e inspección dimensional
• Pruebas: Verificación de composición química, inspección dimensional y de soldaduras, ensayos mecánicos, ensayos de carga de rotura, inspección de recubrimientos, marcado permanente; certificados de ensayo Lloyd's registrados
• MOQ: 1 unidad
• Opciones de embalaje: Cartón / Caja de madera / Palé de acero
• Compatibilidad: Cadenas de ancla calibradas, cadenas galvanizadas, cadenas inox, giratorios de ancla estándar
