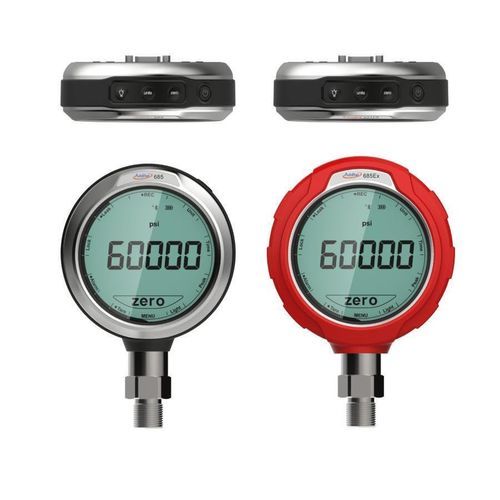

Manómetro absoluto ADT685EX

diferencialrelativocon pantalla LCD

Presentación
Manómetro digital ATEX de seguridad intrínseca Additel ADT685EX, clasificado II 1G EX ia IIC T4 Ga, para mediciones de presión en zonas explosivas. Unidad totalmente compensada en temperatura, pantalla táctil, comunicaciones Bluetooth y USB, y protección IP67.

Puntos clave

• Rangos de presión hasta 60 000 psi (4 200 bar)
• Precisión disponible: 0,02% FS, 0,05% FS o 0,1% lectura según versión
• Precisión totalmente compensada en temperatura
• Barómetro integrado para mediciones relativas, compuestas o absolutas
• Pantalla táctil de 3,4" con protector de vidrio templado reemplazable
• Comunicaciones Bluetooth y USB (USB tipo C); RS-232 disponible
• Registro de datos a bordo (opcional): hasta 10 000 000 registros
• Grado de protección IP67, resistencia a vibraciones y golpes
• Estanquidad y robustez para entornos exigentes

Descripción detallada
Los manómetros digitales ADT685 de Additel ofrecen una interfaz moderna con pantalla táctil de 3,4", menús simplificados y respuesta rápida. Tecnología de microprocesador y sensores de presión de silicio avanzados para rendimiento, durabilidad y fiabilidad. El ADT685EX es la versión ATEX de seguridad intrínseca diseñada para la medida y el registro de presión en áreas peligrosas.

Funciones para el usuario

• Visualización de 5 1/2 dígitos (FSTN) con tasa de actualización ajustable (por defecto 3 lecturas/s; ajustable hasta 10 lecturas/s o 1 lectura cada 20 s)
• Protector de pantalla con vidrio templado reemplazable
• Múltiples unidades de presión: Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg y 3 unidades personalizadas
• Comunicación con la aplicación móvil Additel Link
• Registro autónomo de datos (fecha, hora, presión, temperatura) y descarga mediante el software Additel / Land o Additel / Log II

Clasificación ATEX
Clasificado ATEX II 1G EX ia IIC T4 Ga. Explicación de códigos: II = equipo de superficie, 1G = Zona 0 (riesgo permanente), EX ia = seguridad intrínseca, IIC = grupo de gas más severo, T4 = temperatura máxima de superficie 135 °C, Ga = nivel de protección para Zona 0.

Incluido de serie

• Funda de caucho
• Pilas alcalinas AAA (3 unidades)
• Cable USB tipo C
• Correa de transporte
• Adaptador RS-232 Ex (solo para modelos EX RS-232)
• Tubos de silicona (2 x 1 m para modelos DP)
• Manual
• Certificado de calibración acreditado ISO 17025

Opciones y accesorios

• Maletín de transporte (ref. 9903)
• Adaptador de alimentación externa 110/220 V (DC 5V) (ref. 9810)
• Registro de datos Additel / Log II y software gráfico (ref. 9502)
• Software de calibración automatizada Additel / Acal (versiones 9530)
• Adaptador USB a RS232 y cables de extensión (9050, 9050-EXT)

Observación sobre rangos y tablas
El producto ofrece mediciones relativas, absolutas, diferenciales y compuestas con numerosos rangos estándar (ver tabla de rangos), desde valores muy bajos hasta 60 000 psi (4 200 bar). Precisión y sobrepresiones específicas se detallan por rango y tipo de medida (relativa, barométrica, absoluta, diferencial, compuesta).

Especificaciones técnicas

• Modelo: ADT685EX
• Descripción: Manómetro digital de seguridad intrínseca
• Marcado/Conformidad: Marcado CE, certificado ATEX II 1G EX ia IIC T4 Ga
• Rangos de presión: hasta 60 000 psi (4 200 bar) (múltiples rangos detallados disponibles)
• Precisión: variantes -02 = 0,02% FS; -05 = 0,05% FS; -RD = combinación % span / % lectura (ej. 0–20% span: 0,02% span; 20–110%: 0,1% lectura)
• Precisión barométrica: 50 Pa (barómetro integrado)
• Tipos de medida: relativa, compuesta, absoluta, diferencial, barométrica
• Pantalla: pantalla táctil capacitiva 3,4" (FSTN) 5 1/2 dígitos; protector de vidrio templado reemplazable
• Tasa de actualización: 3 lecturas/s por defecto (ajustable 10/s a 1/20 s)
• Unidades: Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg + 3 unidades personalizadas
• Compensado en temperatura: -10 °C a 50 °C
• Temperatura de funcionamiento: -10 °C a 50 °C
• Temperatura de almacenamiento: -20 °C a 70 °C
• Humedad: 0–95% sin condensación
• Conexiones de presión: ≤15 000 psi: 1/4 NPT macho, 1/2 NPT macho, 1/4 BSP macho, 1/2 BSP macho, M20×1,5 macho; >15 000 psi: 1/4 HP hembra o macho (Autoclave F-250-C / M-250-C, 9/16-18 UNF)
• Presión diferencial: conexión ranurada; otras conexiones bajo pedido
• Alimentación: 3 pilas alcalinas AA (incluidas) o adaptador externo 110/220 V (5 VDC) opcional
• Autonomía batería: ~1500 horas
• Apagado automático: seleccionable
• Carcasa: acero inoxidable 304
• Partes en contacto con el fluido: 316 SS (puede variar según rango)
• Dimensiones: 118 mm (L) x 42 mm (A) x 178 mm (H)
• Peso: 0,68 kg (1,50 lb)
• Grado de protección: IP67
• Vibración: 5 g (10–500 Hz)
• Resistencia a impactos: 8 g / 11 ms
• Registro de datos: almacenamiento hasta 10 000 000 registros (opcional); intervalo seleccionable 1 a 99 999 s
• Comunicación: USB Type-C, Bluetooth incluido; RS-232
• Garantía: 1 año
