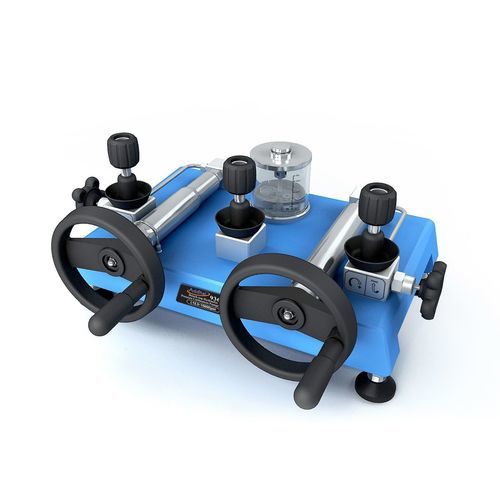

Bomba hidráulica de 2 pistones ADT 936

de pistónmanualde mano

Presentación
La bomba hidráulica ADT 936 de ADDITEL es una bomba manual diseñada para generar y controlar presiones de hasta 1 000 bar (15 000 psi). Incorpora un sistema de doble pistón que permite presurizar sistemas de gran volumen y al mismo tiempo proporcionar un ajuste fino de la presión tanto en subida como en bajada.

Características principales

• Sistema de doble pistón para llenado de grandes volúmenes y ajuste fino de la presión
• Válvula de aislamiento del volumen de calibración para evitar fugas y optimizar la estabilidad de la presión
• Tres conectores de apriete manual para conexión rápida de manómetros e instrumentos sin herramientas ni teflón
• Apto para calibración de transmisores y manómetros en laboratorio

Modelos y conexiones
Modelo principal: ADT 936. Esta bomba ha sido sustituida por el modelo ADT 946.

Puertos de presión (opciones)

• N: 1/4 NPT macho
• N2: 1/2 NPT macho
• B: 1/4 BSP macho
• M: M20×1.5

Accesorios incluidos de serie

• Juntas O-ring: 20 uds
• Manual de usuario
• 250 ml de aceite (referencia 9201)

Accesorios opcionales

• ADT102: Adaptadores 1/4 NPT macho a diversas conexiones hembra de apriete manual (25 uds)
• ADT103: Adaptadores 1/4 NPT macho a diversas conexiones hembra de apriete manual (10 uds)
• ADT100-HTK: Kit de manguera de prueba 1,5 m, 1000 bar, 1/4 NPT macho a 1/4 NPT (1/8 NPT, 1/2 NPT, 1/4 BSP o M20X1.5) hembra de apriete manual
• 9904-936: Maletín de transporte para ADT 936 y 2 manómetros
• ADT936-MK: Kit de mantenimiento para la bomba 936
• 9202: 1 botella de aceite diethylhexyl sebacate

Documentos / Soporte
Product | Description | Release | Type
ADT936 / 938 / 949 hydraulic test pumps | Vídeo demostración | 02/2015 | Video
Catálogo ADDITEL | Catálogo de productos (inglés) | 2020-2022 | PDF
Calibrar a alta presión hidráulica | Nota de aplicación | 07/2014 | PDF

Especificaciones / datos técnicos

• Medio: aceite mineral o agua destilada (opcional)
• Rango de presión: -0,95 bar (85% de vacío) a 1 000 bar (15 000 psi)
• Materiales: adaptadores en acero inoxidable; cuerpo en acero inoxidable / aluminio / cobre
• Juntas: Buna‑N
• Altura: 230 mm
• Base: 520 mm x 360 mm
• Masa: 16 kg
• Garantía: 1 año
• Capacidad del depósito: 420 ml
• Conexión: conectores de apriete manual para el manómetro de referencia y el manómetro bajo prueba
• Conexión del instrumento bajo prueba: 1/4 NPT hembra, 1/4 BSP hembra o M20x1.5 hembra
• Conexión de referencia: 1/4 NPT hembra, 1/4 BSP hembra o M20x1.5 hembra
