Registrador de datos de tensión ADT260EX

de corrientede presiónde temperatura

Presentación

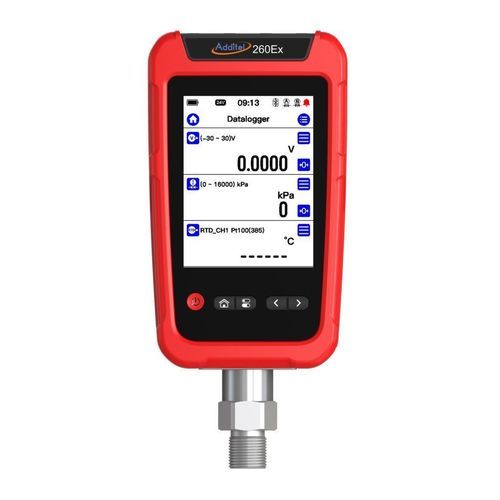

El ADT260EX de Additel es un registrador de referencia multicanal portátil con seguridad intrínseca que ofrece hasta 8 canales de medida para presión, temperatura (sensores RTD opcionales), presión barométrica y medidas eléctricas. Combina en un solo equipo adquisición de datos, pantalla táctil en color y capacidades de comunicación Bluetooth y USB.

Características principales

• Hasta 8 canales de medida
• Seguridad intrínseca (certificaciones ATEX, IECEx, CSA, UKCA)
• Módulo de presión intercambiable en campo
• Registro de datos con gráficas de tendencia en tiempo real
• Soporte para pruebas hidrostáticas y de fugas
• Pantalla táctil transflectiva en color
• Barómetro integrado
• Sondas RTD opcionales
• Conectividad Bluetooth y USB
• Compatible con la app móvil Additel Link

Descripción detallada
El ADT260EX proporciona una amplia capacidad de registro automático multiparámetro, visualización de curvas de tendencia, observación instantánea y análisis estadístico. Los resultados se almacenan a bordo y son consultables localmente. La capacidad de almacenamiento alcanza hasta 10 millones de lecturas (canal único) con un intervalo de registro configurable de 0,1 s a 9999 s. Su amplia compatibilidad y seguridad intrínseca lo hacen apto para entornos petroquímicos, refinerías, plantas químicas, industrias farmacéuticas y aplicaciones de calibración de rutina.

Configuración de canales (8 combinaciones)
Canal 1: Módulo de presión digital integrado, intercambiable en campo
Canal 2: Barómetro integrado, calibrable por el usuario
Canales 3 y 4: Entradas para módulos de presión digitales externos
Canal 5: Presión diferencial simulada calculada a partir de los canales 3 y 4
Canales 6 y 7: Medida de temperatura (compatible con sensores RTD de 2, 3 o 4 hilos)
Canal 8: Medida eléctrica (corriente, tensión, frecuencia, pulsos) o prueba de interruptor; alimentación de bucle integrada

Seguridad intrínseca
El ADT260EX está certificado Ex ia IIC T4 Ga y cuenta con aprobaciones ATEX, IECEx, CSA y UKCA. Puede utilizarse en atmósferas potencialmente explosivas (plataformas offshore, estaciones de bombeo, instalaciones químicas, etc.).

Conexiones y visual
Conectividad para módulos de presión internos y externos, conectores banana de 4 mm para algunas entradas, conectores estilo Lemo para módulos externos. El equipo se muestra con diferentes configuraciones de módulos, sondas y accesorios (conectores, vistas lateral/trasera, menús de pantalla).

Especificaciones funcionales (extractos)
Medida RTD | 2, 3 o 4 hilos (seleccionable); unidades °C, °F, K u ohmios
Filtrado | Filtro media móvil (muestra 1 ~ 50); filtro lineal de 1er orden (coeficiente 0,01 ~ 1)
Prueba de interruptor (presostato) | Valor mostrado en el cambio de estado; almacena los 8 últimos cambios
Tara de presión | Definida vía interfaz de usuario
Indicador de estabilidad | Tiempo y criterios seleccionables por el usuario
Gestión de energía | Apagado automático del retroiluminado, apagado automático del equipo

Especificaciones generales (extractos)
Canales de entrada | Superior: 2 canales RTD, 1 canal señal eléctrica (banana 4 mm); lado derecho: 2 canales para módulo de presión externo; inferior: módulo de presión integrado (ADT158Ex); interno: sensor barométrico integrado
Precisión barómetro | ±55 Pa
Tasa de medida | mV, V, mA & frecuencia y RTD: 3 veces/s; módulo presión: 1~10 veces/s (seleccionable, 3 por defecto); barómetro: 1 vez/s
Almacenamiento de datos | Intervalo 0,1 a 9999 s; hasta 10 millones de lecturas (canal único)
Alimentación | Batería Li‑ion intrínsecamente segura 4000 mAh (14,4 Wh); carga 6–8 h; autonomía típica ~100 h en modo medición
Entorno | Temperatura de trabajo -20 °C a 50 °C; almacenamiento -20 °C a 70 °C; humedad 0% a 95% HR sin condensación; altitud 3000 m
Tiempo de calentamiento | 10 min
Protección tensión puertos | 30 V máx
Índice/protección por caída | IP67; prueba de caída 1 m
Comunicación | USB Tipo‑C aislado (esclavo), Bluetooth
Pantalla | Pantalla capacitiva a color 4,4" transflectiva, retroiluminación LED
Tamaño | 177 mm x 105 mm x 52 mm (sin soporte inferior ADT158Ex)
Peso | 0,75 kg
Garantía | 1 año

Especificaciones eléctricas (extractos)
Precisión medida RTD | 0~400 Ω: 0,01 % RDG + 0,005 % FS (resolución 1 mΩ); corriente de excitación 1 mA (precisión válida para sondas 4 hilos; añadir 10 mΩ para 3 hilos, 50 mΩ para 2 hilos)
Medida de tensión | ±300 mV: 0,015 % RDG + 0,005 % FS (resolución 1 μV, impedancia >100 MΩ); ±30 V: 0,015 % RDG + 0,005 % FS (resolución 0,1 mV, impedancia >1 MΩ)
Medida de corriente | ±30 mA: 0,015 % RDG + 0,005 % FS (resolución 0,1 μA; impedancia <40 Ω)
Medida de frecuencia | 0.01 ~ 50000 Hz (automático): 0,005 % RDG + 2 dígitos; resolución automática 6 dígitos; umbral mínimo 2,5 V
Medida presostato | Tensión de inspección 3 ~ 30 V; tiempo de respuesta < 10 ms; soporta contactos secos
Conteo de pulsos | 0 ~ 9 999 999; flanco ascendente/descendente; umbral mínimo 2,5 V
Alimentación de bucle | 20 V ±10%; impedancia salida máx 320 Ω; corriente de carga máx 25 mA

Presión (extractos)
Resolución de presión | 4, 5 o 6 dígitos (seleccionable)
Compensación de temperatura | -10 °C ~ 50 °C
Tipo de módulo de presión | Módulo integrado ADT158Ex; módulo externo ADT161Ex (características detalladas en sus respectivas fichas técnicas)
Ejemplos de rangos (referencia) | GP2: 2 psi (0,16 bar) precisión 0,05 % FS; GP10: 10 psi (0,7 bar) precisión 0,02 % FS; GP20K: 20000 psi (1400 bar) precisión 0,05 % FS (tabla completa de rangos y precisiones en la hoja de producto)

Observaciones
Se suministra con adaptador de red, batería recargable Li‑ion, cables de prueba, correa, certificado de calibración ISO 17025 (ver configuración y accesorios opcionales). Hay módulos y sondas RTD de distintas longitudes y maletines disponibles como opción.

Características / especificaciones técnicas (lista)

• Modelo comercial: ADT260EX
• Marca: Additel
• Canales: hasta 8 canales configurables (presión, barómetro, módulos externos, RTD, señales eléctricas)
• Capacidad de registro: hasta 10 millones de lecturas (canal único)
• Intervalo de registro: 0,1 s a 9999 s
• Batería: Li‑ion intrínsecamente segura 4000 mAh (14,4 Wh); autonomía típica ~100 h; carga 6–8 h
• Seguridad intrínseca: Ex ia IIC T4 Ga; certificados ATEX, IECEx, CSA, UKCA
• Protección: IP67; prueba de caída 1 m
• Pantalla: 4.4" transflectiva capacitiva a color
• Comunicación: Bluetooth, USB Tipo‑C aislado
• Precisión RTD: 0,01 % RDG + 0,005 % FS (sondas 4 hilos)
• Mide tensión/corriente/frecuencia/pulsos/soporta presostato y alimentación de bucle integrada
• Temperatura de funcionamiento: -20 °C a +50 °C
• Tamaño: 177 x 105 x 52 mm (sin soporte)
• Peso: 0,75 kg
• Garantía: 1 año
• Accesorios incluidos: adaptador de red, batería, cables de prueba, correa, certificado ISO 17025
• Opciones: módulos ADT158Ex (integrado) y ADT161Ex (externo), sondas RTD AM1602 (varios largos), cables de conexión, maletines rígidos o blandos, software de calibración
