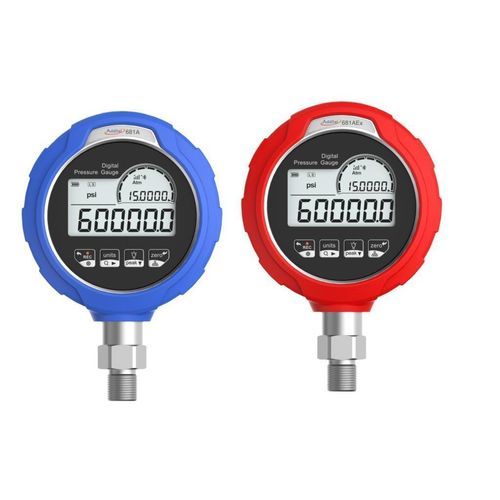

Manómetro absoluto ADT681A

relativodiferencialcon pantalla LCD

Presentación

• Manómetro digital serie 681A de Additel
• Rangos de presión hasta 60.000 psi (4.200 bar)
• Precisión 0,02 % o 0,05 % FS según el modelo
• Mide presión manométrica, absoluta, diferencial y barométrica
• Visualización de % de presión con gráfico tipo bargraph
• Precisión compensada en temperatura (-10…50°C)
• Comunicación Bluetooth y compatibilidad con la aplicación móvil Additel Link
• Pantalla grande y fácil de leer, retroiluminación
• Versión con seguridad intrínseca disponible (ADT681AEx)
• Registro de datos opcional (hasta 10.000.000 registros)
• Índice de protección IP67

Duradero
La carcasa es acero inoxidable 304 con frontal PET antiestático y funda de caucho PTU. Diseño optimizado del sensor interno, resistencia a choques y vibraciones (5 g vibración, 10 g choque) y partes húmedas resistentes a la corrosión. Clasificación IP67 para uso en entornos polvorientos y húmedos.

Fácil de usar
Interfaz de botones y menús ergonómica, pantalla legible a plena luz, retroiluminación activable por botón, visualización con caracteres grandes legibles a distancia, funciones prácticas: TARE, reloj, valores pico (max/min), prueba de estanqueidad, visualización del estado de registro.

Fácil de mantener
Botones de membrana fáciles de limpiar. Larga duración de batería y mantenimiento reducido.

Especificaciones (extracto de la tabla principal)
ADT681A | ADT681AEx
Descripción: Manómetro digital | Manómetro digital con seguridad intrínseca
Seguridad intrínseca: Marcado CE; ADT681AEx: UE: II 1G EX ia IIC T4 Ga a -20…50°C; Norteamérica: CLASS I DIVISION 1 GROUP A,B,C,D T4; Zona 0 AEx ia IIC T4 Ga a -20…50°C; Internacional: EX ia IIC T4 Ga a -20…50°C
Rango de medida: Hasta 4.200 bar (60.000 psi)
Precisión: 681A(Ex)-02: 0,02% de la escala completa; 681A(Ex)-05: 0,05% de la escala completa; 681A(Ex)-RD: 0% a 20% del rango: ±(0,02% de la escala completa); 20% a 110%: ±(0,1% de la lectura); Vacío: ±(0,25% FS), FS = 14.5 psi; Barómetro de burbuja: ±55 Pa
Tipos de medidor: Presión manométrica, presión saturada/comprimida, presión absoluta (calculada), presión diferencial y presión barométrica
Funciones multifunción: Presión atmosférica, temperatura ambiente, valores max/min, TARE, prueba de estanqueidad, visualización % de presión, reloj, estado de registro de datos
Pantalla: LCD FSTN de ángulo amplio con segmentos; diseño de tres compartimentos; retroiluminación blanca; visualización de 4 o 5 dígitos (conmutable); altura de dígitos 14,5 mm
Unidades de presión: Pa, kPa, MPa, psi, mbar, bar, kgf/cm2, %, mmH2O (4°C), mmHg (0°C), InH2O (4°C), InHg (0°C); disponibles varias columnas de agua de ingeniería; 1 unidad personalizada (USER) configurable vía Additel Link
Entorno: Compensación en temperatura -10°C a 50°C; Temperatura de funcionamiento -20°C a 50°C; Temperatura de almacenamiento -40°C a 75°C; Humedad 5% RH a 95% RH (sin condensación); Altitud < 3000 m
Puerto de presión: 1/4 NPT macho, 1/2 NPT macho, 1/4 BSP macho, 1/2 BSP macho, M20 x 1.5 macho; puerto mecanizado para presión diferencial; para alta presión (>1000 bar) 1/4 HP macho o hembra (Autoclave M-250-C / F-250-C referenciados)
Alimentación: 3 pilas alcalinas AA; modos de consumo: Super estable y bajo consumo con duraciones variables (p. ej. hasta 18.000 h en 1 lectura/10 s en modo bajo consumo); alimentación externa vía USB-C
Carcasa: Acero inoxidable 304; frontal PET antiestático; funda de caucho PTU antiestática; Dimensiones: 118 x 42 x 178 mm; Peso: 0,68 kg
Conformidad: IP67 (inmersión 1 m durante 30 min), vibración 5 g, resistencia a impactos 10 g, caída 1 m (sin funda de caucho)
Registro de datos: Almacenamiento hasta 10.000.000 registros (tiempo+presión) o 5.000.000 (tiempo+presión+temperatura); intervalos de registro 0,1 a 99.999 s
Comunicación: Bluetooth, RS232 (con restricciones ATEX), USB-C
Certificado: Certificado de calibración acreditado ISO 17025
Garantía: 1 año

Rangos detallados (extracto de tablas)
Rangos relativos (ejemplos P/N): V15 = -15 psi (-1 bar), GP2 = 2 psi (0,16 bar), GP5 = 5 psi (0,35 bar), GP10 = 10 psi (0,7 bar), GP15 = 15 psi (1 bar), GP30 = 30 psi (2 bar), GP50 = 50 psi (3,5 bar), GP100 = 100 psi (7 bar), GP150 = 150 psi (10 bar), GP300 = 300 psi (20 bar), GP500 = 500 psi (35 bar), GP600 = 600 psi (40 bar), GP1K = 1000 psi (70 bar), GP1.5K = 1500 psi (100 bar), GP2K = 2000 psi (140 bar), GP3K = 3000 psi (200 bar), GP5K = 5000 psi (350 bar), GP10K = 10.000 psi (700 bar), GP15K = 15.000 psi (1000 bar), GP20K = 20.000 psi (1400 bar), GP25K = 25.000 psi (1600 bar), GP30K = 30.000 psi (2000 bar), GP36K = 36.000 psi (2500 bar), GP40K = 40.000 psi (2800 bar), GP50K = 50.000 psi (3500 bar), GP60K = 60.000 psi (4200 bar).

Accesorios incluidos / opcionales (extractos)

• Incluido: funda de protección, 3 pilas alcalinas, tubos de silicona (x2) para modelos diferenciales, certificado de calibración ISO 17025
• Opciones: correa magnética para colgar, funda protectora para lluvia, adaptador de alimentación USB, software Additel Acal (Basic / Net), software de registro Additel Log II, cable de extensión RS232, maletines de transporte, etc.

Características / especificaciones técnicas

• Modelo: ADT681A (versión Ex disponible: ADT681AEx)
• Tipo: Manómetro digital
• Rango máx.: hasta 60.000 psi (4.200 bar)
• Precisión: hasta 0,02 % FS (según configuración), variantes 0,05 % y 0,2 %
• Unidades: múltiples (Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, %, mmH2O, mmHg, InH2O, InHg, unidad usuario)
• Índice de protección: IP67
• Temperatura de funcionamiento: -20°C a 50°C
• Alimentación: 3x AA; USB-C para alimentación externa
• Comunicación: Bluetooth, RS232 (uso restringido en zonas ATEX), USB-C
• Almacenamiento de datos: hasta 10.000.000 registros (opcional)
• Carcasa: acero inoxidable 304, dimensiones 118 x 42 x 178 mm, peso 0,68 kg
• Certificado: calibración ISO 17025 (certificado incluido)
• Garantía: 1 año
