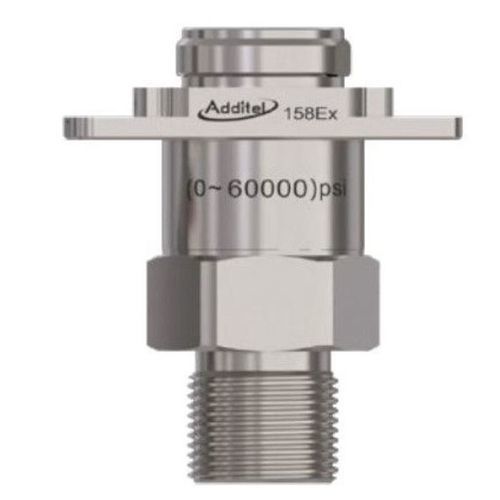

Módulo externo de presión para calibrador de presión ADT158EX
Añadir a mis favoritos
Añadir al comparador
Características
- Especificaciones
- para calibrador de presión
Descripción
Descripción
El ADT158EX es un módulo de presión digital integrable de Additel, diseñado para ofrecer mediciones de presión precisas, fiables y rentables en una amplia gama de aplicaciones industriales. Los modelos con seguridad intrínseca (Ex) están pensados para su uso con calibradores portátiles Additel como el ADT273EX. Cada sensor de silicona se envejece y prueba antes del ensamblaje para optimizar el rendimiento.
Características principales
Condiciones estándar
Temperatura de funcionamiento: -10°C a 50°C (14°F a 122°F)
Temperatura de almacenamiento: -20°C a 70°C (-4°F a 158°F)
Humedad relativa: hasta 95 % HR
Conexiones de presión (solo uso externo): 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP, M20x15
Carcasa (solo uso externo): acero inoxidable (SS)
Seguridad intrínseca: certificado ATEX de seguridad intrínseca solo con ADT260EX y ADT273EX
Dimensiones (Dia x H): 33 mm x 123 mm (1,3 in x 4,84 in)
Peso: 0,4 kg (0,99 lb)
Garantía: 1 año
Especificación de medida de presión — Presión relativa
V15: Rango (psi) -15; (bar) -1; Medios: G; Precisión: 0,02 %FS; Presión de estallido: 3×
GP2: Rango (psi) 2; (bar) 0,16; Medios: G; Precisión: 0,05 %FS; Presión de estallido: 3×
GP5: Rango (psi) 5; (bar) 0,35; Medios: G; Precisión: 0,05 %FS; Presión de estallido: 3×
GP10: Rango (psi) 10; (bar) 0,7; Medios: G; Precisión: 0,02 %FS; Presión de estallido: 3×
GP15: Rango (psi) 15; (bar) 1; Medios: G; Precisión: 0,02 %FS; Presión de estallido: 3×
GP30: Rango (psi) 30; (bar) 2; Medios: G; Precisión: 0,02 %FS; Presión de estallido: 3×
GP50: Rango (psi) 50; (bar) 3,5; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP100: Rango (psi) 100; (bar) 7; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP150: Rango (psi) 150; (bar) 10; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP300: Rango (psi) 300; (bar) 20; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP500: Rango (psi) 500; (bar) 35; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP600: Rango (psi) 600; (bar) 40; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP1K: Rango (psi) 1000; (bar) 70; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP1.5K: Rango (psi) 1500; (bar) 100; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP2K: Rango (psi) 2000; (bar) 140; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP3K: Rango (psi) 3000; (bar) 200; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP5K: Rango (psi) 5000; (bar) 350; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP10K: Rango (psi) 10000; (bar) 700; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 2×
GP15K: Rango (psi) 15000; (bar) 1000; Medios: G, L; Precisión: 0,05 %FS; Presión de estallido: 2×
GP20K: Rango (psi) 20000; (bar) 1400; Medios: G, L; Precisión: 0,05 %FS; Presión de estallido: 1,5×
GP25K: Rango (psi) 25000; (bar) 1600; Medios: G, L; Precisión: 0,05 %FS; Presión de estallido: 1,5×
GP30K: Rango (psi) 30000; (bar) 2000; Medios: G, L; Precisión: 0,05 %FS; Presión de estallido: 1,5×
GP36K: Rango (psi) 36000; (bar) 2500; Medios: G, L; Precisión: 0,05 %FS; Presión de estallido: 1,5×
GP40K: Rango (psi) 40000; (bar) 2800; Medios: G, L; Precisión: 0,05 %FS; Presión de estallido: 1,35×
GP50K: Rango (psi) 50000; (bar) 3500; Medios: G, L; Precisión: 0,1 %FS; Presión de estallido: 1,2×
GP60K: Rango (psi) 60000; (bar) 4200; Medios: G, L; Precisión: 0,1 %FS; Presión de estallido: 1,1×
[1] Presión manométrica sellada por encima de 1000 psi
[2] G = Gas, L = Líquido
Presión compuesta
CP2: Rango ±2 (psi); ±0,16 (bar); Medios: G; Precisión: 0,05 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP5: Rango ±5; ±0,35; Medios: G; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP10: Rango ±10; ±0,7; Medios: G; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP15: Rango ±15; ±1,0; Medios: G; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP30: Rango -15 a 30 psi; -1 a 2,0 bar; Medios: G; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP50: Rango -15 a 50 psi; -1 a 3,5 bar; Medios: G; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP100: Rango -15 a 100 psi; -1 a 7,0 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP300: Rango -15 a 300 psi; -1 a 20 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP500: Rango -15 a 500 psi; -1 a 35 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP600: Rango -15 a 600 psi; -1 a 40 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP1K: Rango -15 a 1 000 psi; -1 a 70 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP2K: Rango -15 a 2 000 psi; -1 a 140 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP3K: Rango -15 a 3 000 psi; -1 a 200 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP5K: Rango -15 a 5 000 psi; -1 a 350 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
Presión barométrica
BP: Rango 60 kPa a 110 kPa; Medios: G; Precisión: 40 Pa; Presión de estallido: 3×
Compatibilidad y accesorios
ADT158EX no puede usarse fuera del ADT273EX: el módulo está diseñado para montarse y utilizarse únicamente con los calibradores portátiles Additel compatibles (ADT273EX/ADT260EX según corresponda).
Se entrega con certificado de calibración ISO 17025.
Especificaciones técnicas / características
El ADT158EX es un módulo de presión digital integrable de Additel, diseñado para ofrecer mediciones de presión precisas, fiables y rentables en una amplia gama de aplicaciones industriales. Los modelos con seguridad intrínseca (Ex) están pensados para su uso con calibradores portátiles Additel como el ADT273EX. Cada sensor de silicona se envejece y prueba antes del ensamblaje para optimizar el rendimiento.
Características principales
- Rangos de presión hasta 60 000 psi (4 200 bar)
- Precisión de medida hasta 0,02 % FS
- Seguridad intrínseca (Ex)
- Precisión totalmente compensada en temperatura
Condiciones estándar
Temperatura de funcionamiento: -10°C a 50°C (14°F a 122°F)
Temperatura de almacenamiento: -20°C a 70°C (-4°F a 158°F)
Humedad relativa: hasta 95 % HR
Conexiones de presión (solo uso externo): 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP, M20x15
Carcasa (solo uso externo): acero inoxidable (SS)
Seguridad intrínseca: certificado ATEX de seguridad intrínseca solo con ADT260EX y ADT273EX
Dimensiones (Dia x H): 33 mm x 123 mm (1,3 in x 4,84 in)
Peso: 0,4 kg (0,99 lb)
Garantía: 1 año
Especificación de medida de presión — Presión relativa
V15: Rango (psi) -15; (bar) -1; Medios: G; Precisión: 0,02 %FS; Presión de estallido: 3×
GP2: Rango (psi) 2; (bar) 0,16; Medios: G; Precisión: 0,05 %FS; Presión de estallido: 3×
GP5: Rango (psi) 5; (bar) 0,35; Medios: G; Precisión: 0,05 %FS; Presión de estallido: 3×
GP10: Rango (psi) 10; (bar) 0,7; Medios: G; Precisión: 0,02 %FS; Presión de estallido: 3×
GP15: Rango (psi) 15; (bar) 1; Medios: G; Precisión: 0,02 %FS; Presión de estallido: 3×
GP30: Rango (psi) 30; (bar) 2; Medios: G; Precisión: 0,02 %FS; Presión de estallido: 3×
GP50: Rango (psi) 50; (bar) 3,5; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP100: Rango (psi) 100; (bar) 7; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP150: Rango (psi) 150; (bar) 10; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP300: Rango (psi) 300; (bar) 20; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP500: Rango (psi) 500; (bar) 35; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP600: Rango (psi) 600; (bar) 40; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP1K: Rango (psi) 1000; (bar) 70; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP1.5K: Rango (psi) 1500; (bar) 100; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP2K: Rango (psi) 2000; (bar) 140; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP3K: Rango (psi) 3000; (bar) 200; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP5K: Rango (psi) 5000; (bar) 350; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 3×
GP10K: Rango (psi) 10000; (bar) 700; Medios: G, L; Precisión: 0,02 %FS; Presión de estallido: 2×
GP15K: Rango (psi) 15000; (bar) 1000; Medios: G, L; Precisión: 0,05 %FS; Presión de estallido: 2×
GP20K: Rango (psi) 20000; (bar) 1400; Medios: G, L; Precisión: 0,05 %FS; Presión de estallido: 1,5×
GP25K: Rango (psi) 25000; (bar) 1600; Medios: G, L; Precisión: 0,05 %FS; Presión de estallido: 1,5×
GP30K: Rango (psi) 30000; (bar) 2000; Medios: G, L; Precisión: 0,05 %FS; Presión de estallido: 1,5×
GP36K: Rango (psi) 36000; (bar) 2500; Medios: G, L; Precisión: 0,05 %FS; Presión de estallido: 1,5×
GP40K: Rango (psi) 40000; (bar) 2800; Medios: G, L; Precisión: 0,05 %FS; Presión de estallido: 1,35×
GP50K: Rango (psi) 50000; (bar) 3500; Medios: G, L; Precisión: 0,1 %FS; Presión de estallido: 1,2×
GP60K: Rango (psi) 60000; (bar) 4200; Medios: G, L; Precisión: 0,1 %FS; Presión de estallido: 1,1×
[1] Presión manométrica sellada por encima de 1000 psi
[2] G = Gas, L = Líquido
Presión compuesta
CP2: Rango ±2 (psi); ±0,16 (bar); Medios: G; Precisión: 0,05 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP5: Rango ±5; ±0,35; Medios: G; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP10: Rango ±10; ±0,7; Medios: G; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP15: Rango ±15; ±1,0; Medios: G; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP30: Rango -15 a 30 psi; -1 a 2,0 bar; Medios: G; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP50: Rango -15 a 50 psi; -1 a 3,5 bar; Medios: G; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP100: Rango -15 a 100 psi; -1 a 7,0 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP300: Rango -15 a 300 psi; -1 a 20 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP500: Rango -15 a 500 psi; -1 a 35 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP600: Rango -15 a 600 psi; -1 a 40 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP1K: Rango -15 a 1 000 psi; -1 a 70 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP2K: Rango -15 a 2 000 psi; -1 a 140 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP3K: Rango -15 a 3 000 psi; -1 a 200 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
CP5K: Rango -15 a 5 000 psi; -1 a 350 bar; Medios: G, L; Precisión: 0,02 %PE; Estallido: 3×; Sobrepresión: 1,2×
Presión barométrica
BP: Rango 60 kPa a 110 kPa; Medios: G; Precisión: 40 Pa; Presión de estallido: 3×
Compatibilidad y accesorios
ADT158EX no puede usarse fuera del ADT273EX: el módulo está diseñado para montarse y utilizarse únicamente con los calibradores portátiles Additel compatibles (ADT273EX/ADT260EX según corresponda).
Se entrega con certificado de calibración ISO 17025.
Especificaciones técnicas / características
- Marca: Additel
- Modelo: ADT158EX
- Tipo: Módulo de presión integrable, seguridad intrínseca (Ex)
- Rangos de medida: desde -15 psi hasta 60 000 psi según variante (ver tabla de rangos)
- Precisión: hasta 0,02 % FS (varía según rango/modelo)
- Temperatura de funcionamiento: -10°C a 50°C
- Temperatura de almacenamiento: -20°C a 70°C
- Humedad: hasta 95 % HR
- Conexiones: 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP, M20x15
- Carcasa: acero inoxidable (SS) para uso externo
- Dimensiones: 33 mm x 123 mm (Dia x H)
- Peso: 0,4 kg
- Garantía: 1 año
- Incluye: certificado de calibración ISO 17025
