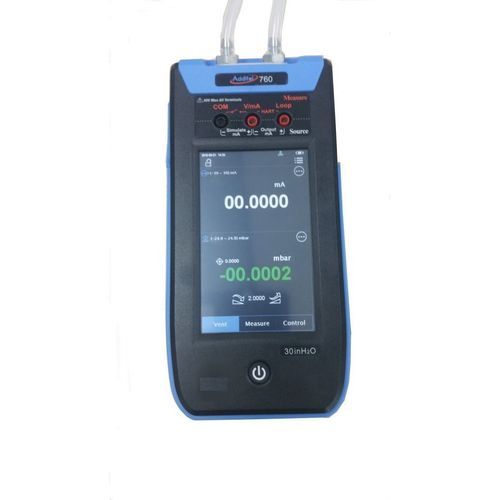

Calibrador multifunción ADT760 LLP

para señales en mAde presiónpara sensor de presión

Presentación
El ADT760 LLP es un calibrador de presión diferencial portátil, de precisión y totalmente automático, diseñado para la medida y calibración de presiones muy bajas (Delta P) para sensores y transmisores. Generación automática de presión desde 90% de vacío relativo hasta 75 mbar (±7500 Pa con el módulo DP30). Control de la presión generada con estabilidad de 0,005% de la escala completa del sensor interno y precisión de medida hasta 0,05% FE.

Funcionalidades y puntos clave

• Generación de presión por bomba interna automática (desde 90% de vacío hasta 7500 Pa según módulo instalado).
• Estabilidad de control: 0,005% de la escala completa del módulo interno.
• Precisión de medida hasta 0,05% FE; módulos internos ADT155 disponibles para rangos reducidos y mayor precisión.
• Módulo de presión interno intercambiable (serie ADT155).
• Interfaz táctil a color (800×480 TFT).
• Medida y simulación de señales eléctricas (mA / V) para pruebas de transmisores; salida de corriente 0–24 mA, precisión 0,01% lectura + 0,005% FE.
• Alimentación de bucle 24 VDC (protegido hasta 30 V).
• Automatización de pruebas, registro y data logging (opcional según modelo DL).
• Soporte HART (opcional según modelo).
• Batería Li‑ion recargable (~10 horas de uso).
• Portátil: peso <1,8 kg; dimensiones 235×110×70 mm.

Uso y ampliaciones
Para presiones muy bajas y mayor precisión, el ADT760 LLP puede equiparse con sensores internos ADT155 (rangos reducidos, por ejemplo ADT155 DP025: 62 Pa con estabilidad 0,003 Pa y precisión 0,13 Pa). Se pueden conectar dos módulos de presión digitales ADT160A para ampliar el rango de medida. La bomba automática permite la generación y el control de la consigna de presión con la precisión del módulo interno.

Funciones eléctricas y automatización

• Medida de corriente: ±30.0000 mA, resolución 0,1 µA, precisión ±(0,01% lectura + 0,005% FE), impedancia <10 Ω.
• Medida de tensión: ±30.0000 V, resolución 0,1 mV, precisión ±(0,01% lectura + 0,005% FE), impedancia >10 MΩ.
• Salida de corriente: 0,000–22,000 mA, resolución 1 µA, precisión ±(0,02% lectura + 0,01% FE).
• Medida y simulación de switch On/Off (3–24 V, PNP/NPN) y prueba automática de switches.
• Medidas compensadas en temperatura (coeficientes de calibración y compensación almacenados en el módulo de presión).

Módulos internos y rangos
DP025 | ±0.25 inH2O | ±62 Pa | precisión 0.2% FE | sobrepresión admisible 100×
DP050 | ±0.5 inH2O | ±125 Pa | precisión 0.1% FE | sobrepresión admisible 100×
DP1 | ±1 inH2O | ±250 Pa | precisión 0.05% FE | sobrepresión admisible 100×
DP2 | ±2 inH2O | ±500 Pa | precisión 0.05% FE | sobrepresión admisible 100×
DP5 | ±5 inH2O | ±1000 Pa | precisión 0.05% FE | sobrepresión admisible 50×
DP10 | ±10 inH2O | ±2500 Pa | precisión 0.05% FE | sobrepresión admisible 20×
DP20 | ±20 inH2O | ±5000 Pa | precisión 0.05% FE | sobrepresión admisible 20×
DP30 | ±30 inH2O | ±7500 Pa | precisión 0.05% FE | sobrepresión admisible 20×

Características generales
Canales: 4 en total — 1 canal eléctrico (medida/simulación), 1 canal de presión interno (generación/medida), 2 canales de presión para sensores externos.
Protección: IP54.
Batería: Li‑ion recargable (~10 h), carga 4 h fuera de la funda, 6 h en la funda.
Pantalla: TFT táctil color 800×480.
Comunicaciones: USB, Wi‑Fi, Bluetooth.
Peso: <1,8 kg. Dimensiones: 235×110×70 mm.
Certificado: certificado trazable NIST con datos.
Interfaz multi-idioma: Inglés, Alemán, Francés, Italiano, Español, Portugués, Chino, Japonés.
Vida útil bomba: >500 000 ciclos.
Alimentación: Batería Li‑ion recargable, adaptador 110/220 V.

Modelos y accesorios
Referencias ejemplo: ADT760-LLP (calibrador portátil automático, sensor DP30 incluido), ADT760-LLP-DL (con HART y data logging), ADT760 LLP-X (sensor interno configurable con ADT155).
Accesorios incluidos (ejemplos): adaptador 110/220 V, batería Li‑ion, juego de cables de medida, manual usuario en CD, certificado trazable NIST.
Accesorios opcionales (ejemplos): módulo de presión ADT161A (ADT160A), cable de conexión módulo 9060, software Additel/Cal task management, filtros, soportes, maletas blandas/duras (9913-760-SC / 9914-760).

Módulos opcionales ADT155
ADT155-20-DP025: ±0.25 inH2O (±62 Pa) ±0.2% FE
ADT155-10-DP050: ±0.5 inH2O (±125 Pa) ±0.1% FE
ADT155-05-DP1: ±1 inH2O (±250 Pa) ±0.05% FE
ADT155-05-DP2: ±2 inH2O (±500 Pa) ±0.05% FE
ADT155-05-DP5: ±5 inH2O (±1000 Pa) ±0.05% FE
ADT155-05-DP10: ±10 inH2O (±2500 Pa) ±0.05% FE
ADT155-05-DP20: ±20 inH2O (±5000 Pa) ±0.05% FE
ADT155-05-DP30: ±30 inH2O (±7500 Pa) ±0.05% FE

Especificaciones técnicas

• Modelo: ADT760 LLP (sensor DP30 incluido); variantes DL/X para opciones HART / data logging.
• Rango presión máx.: ±30 inH2O = ±75 mbar = ±7500 Pa (módulo DP30).
• Precisión: típ. 0,05% FE para módulos estándar.
• Estabilidad de control: <0,005% FE (módulo interno).
• Resolución de presión: 6 dígitos.
• Unidades disponibles: Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O@4°C/20°C, etc.
• Conexión de presión: racor acanalado.
• Tiempo de respuesta de presión: <30 s (75 mbar / 100 ml volumen) típico.
• Medida corriente/tensión: ver valores y precisiones arriba (±30 mA / ±30 V).
• Compensación en temperatura: 5°C a 35°C.
• IP54, funcionamiento 0°C a 50°C, almacenamiento -20°C a 70°C, vibración 4 g (20–2000 Hz), choque 8 g (drop test 1 m).
• Peso <1,8 kg; dimensiones 235×110×70 mm.
• Data logging: opcional (modelo DL) hasta 1.000.000 registros con marca temporal.
