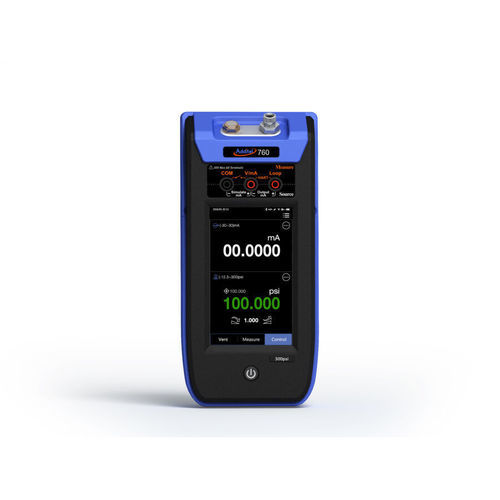

Calibrador multifunción ADT 760

para señales en mAde presiónde tensión

Presentación
Un calibrador de presión portátil, de precisión y totalmente automático, compacto y ligero (≈1,8 kg) capaz de generar y medir presiones desde el 90% de vacío hasta 20 bar según el modelo. Pantalla táctil en color y bomba interna automática. Certificado de calibración trazable NIST incluido de serie.

Resumen funcional

• Generación y control automático de la presión mediante bomba integrada (hasta 20 bar según el modelo).
• Estabilidad de control del módulo interno: <0,005% de la escala completa.
• Precisión hasta 0,01% de la escala completa (según modelo/opción).
• Módulos de presión internos intercambiables para adaptar rango y precisión.
• Pantalla TFT color 800×480 para control y navegación por iconos.
• Funciones eléctricas: medida y generación mA/V, alimentación de lazo 24 VDC (protegida hasta 30 V).
• Comunicaciones: USB, WiFi y Bluetooth; soporte HART (opcional).
• Opción de registro de datos (modelos DL): tareas programables y almacenamiento hasta 1 millón de registros.

Modelos disponibles

• ADT760-LLP: diseñado para presiones muy bajas (módulo ±30 inH2O / ±75 mbar incluido).
• ADT760-D: cubre -0,86 a 2,5 bar (sensor CP35 incluido) para medidas diferenciales y relativas.
• ADT760-MA: cubre -0,86 a 20 bar (sensor CP300 incluido), incluye sensor barométrico interno para medidas absolutas y relativas.

Funciones y puntos clave

• Automatización de pruebas (modelos DL): procedimientos automáticos de calibración, preparación de tareas, control automático de pasos, pruebas automáticas de conmutación con amortiguación.
• Medida y simulación eléctrica: medida mA/V con precisión ±(0.01% lectura + 0.005% PE), emisión 0–24 mA con precisión ±(0.02% lectura + 0.01% PE).
• Registro y gestión de tareas (modelos DL): hasta 250 tareas programables y descarga de resultados a PC.
• Prueba de fugas: mantenimiento de la presión para medir pérdidas por fugas.
• Protección del circuito de presión: filtrado especial en entrada para evitar obstrucciones por polvo o residuos.
• Batería Li-ion recargable extraíble; autonomía ≈10 horas.

Módulos internos y compatibilidad (ejemplos)
La serie de módulos ADT155 permite ampliar o mejorar precisión y rangos: ADT155 (DP025, DP050, DP1, DP2, DP5, DP10, DP20, DP30, DP50, DP150, DP300, DP400, DP800, DP1K) y módulos CP (CP2, CP5, CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300) con precisiones variables según módulo y rango.

Accesorios (incluidos / opcionales)

• Accesorios incluidos típicos: kit de adaptadores (ADT100-760-KIT), manguera 1.5 m (ADT100-760-HOSE), adaptador de corriente 110/220 V, batería Li-ion, cables de medida, manual de usuario, certificado NIST.
• Accesorios opcionales: módulos adicionales (ADT160A…), cables de conexión de módulo, kits de mangueras de prueba (diferentes conexiones), colector neumático de presión (serie ADT128), maletines blandos/duros, filtros, soportes, software Additel para gestión y descarga de datos.

Especificaciones principales (extracto)
Especificación | 760-LLP | 760-D | 760-MA
Rango de presión máx | ±30 inH2O (±75 mbar) | -0.86 a 2.5 bar (-12.5 a 35 psi) | -0.86 a 20 bar.g (-12.5 a 300 psi)
Precisión (escala completa) | 0.05% PE | 0.02% PE | 0.02% PE (opción 0.01% posible)
Estabilidad | <0.005% PE (módulo interno) para todos los modelos
Tipo de presión | Diferencial, relativa (LLP & D); Relativa y Absoluta (MA)
Resolución | 6 dígitos
Unidades disponibles | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, mtorr, torr, etc.
Conexión presión | Conexión flare (LLP) / G1/8 BSPF (D y MA según versión)
Pantalla | Color 800×480 TFT táctil
Batería | Li-ion recargable, autonomía ≈10 h, recarga 4 h (ext.) / 6 h (en estuche)
Protección | IP54 (polvo y agua)
Peso / Dimensiones | <1,8 kg; 235 × 110 × 70 mm
Certificado | Trazable NIST suministrado con datos
Comunicaciones | USB, WiFi, Bluetooth; HART opcional (modelo X-DL)

Características / especificaciones técnicas

• Canales: 4 canales en total (1 medición/simulación eléctrica, 1 canal generación/medición de presión interna, 2 canales para sensores de presión externos).
• Compensación de temperatura: 5°C a 35°C (compensación extendida 0–50°C).
• Coeficiente de temperatura: < ±(0.001% RD + 0.001% PE) /°C fuera del rango 5–35°C.
• Vida útil de la bomba: >500.000 ciclos.
• Especificaciones ambientales: operación 0°C a 50°C, 0–90% HR, altitud <3000 m; almacenamiento -20°C a 70°C.
• Vibración y choque: vibración 4g (20–2000 Hz); choque 8g prueba caída 1 m.
