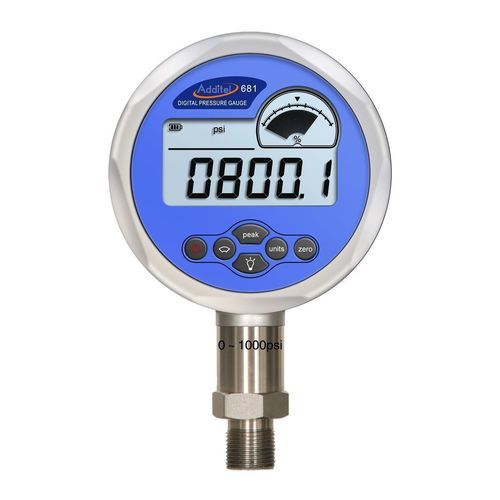

Manómetro absoluto ADT 681 series

relativodiferencialcon pantalla LCD

Presentación
Basado en una arquitectura con microprocesador y sensores de silicio, el manómetro digital ADT 681 proporciona mediciones de presión fiables, precisas y económicas hasta 4200 bar. Cada sensor se envejece, prueba y protege antes del montaje. Los ADT 681 ofrecen doble visualización numérica y gráfica, compensación de temperatura y están disponibles en versión estándar o certificada ATEX (ADT 681 IS).

Características principales

• Precisión disponible: 0,02% / 0,05% / 0,1% / 0,2% de la escala completa (FS)
• Doble visualización: numérica y gráfica (la pantalla gráfica reproduce lecturas tipo aguja)
• Mediciones compensadas en temperatura
• Unidades de presión seleccionables: hasta 11 unidades (Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg, ...)
• Modos de medida: relativa, absoluta, dinámica, compuesta, diferencial
• Alarmas alta y baja y visualización de cambios bruscos de valor
• Disponible en versión para montaje en panel
• Modelos ATEX disponibles (ADT 681 IS)
• Opción de registro: hasta 21.000 datos (fecha, hora, presión y temperatura)

Medición de presión — Presión relativa
Tabla (modelo | bar | medio | Precisión (%FS) | % Rd | Sobrecarga):
V15 | -1.0 | G | 0.02 (0.05; 0.1; 0.2) | N/A | 3X
GP2 | 0,16 | G | 0.05 (0.1; 0.2) | N/A | 3X
GP5 | 0,35 | G | 0.05 (0.1; 0.2) | 0.1 | 3X
GP10 | 0,7 | G | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP15 | 1 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP30 | 2 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP50 | 3,5 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP100 | 7 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP150 | 10 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP300 | 20 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP500 | 35 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP600 | 40 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP1K | 70 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP2K | 140 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP3K | 200 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP5K | 350 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP6K | 400 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP10K | 700 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 2X
GP15K | 1000 | G, L | 0.05 (0.1; 0.2) | 0.1 | 2X
GP20K | 1400 | G, L | 0.05 (0.1; 0.2) | N/A | 2X
GP25K | 1600 | G, L | 0.1 (0.2) | N/A | 1.5X
GP30K | 2000 | G, L | 0.1 (0.2) | N/A | 1.5X
GP36K | 2500 | G, L | 0.1 (0.2) | N/A | 1.5X
GP40K | 2800 | G, L | 0.1 (0.2) | N/A | 1.35X
GP50K | 3500 | G, L | 0.1 (0.2) | N/A | 1.2X
GP60K | 4200 | G, L | 0.1 (0.2) | N/A | 1.1X

Medición de presión — Presión absoluta
Tabla (modelo | bar | medio | Precisión (%FS) | Sobrecarga):
AP5 | 0,35 | G | 0,1 (0,2) | 3X
AP10 | 0,7 | G | 0,1 (0,2) | 3X
AP15 | 1,0 | G | 0,1 (0,2) | 3X
AP30 | 2,0 | G | 0,1 (0,2) | 3X
AP50 | 3,5 | G | 0,1 (0,2) | 3X
AP100 | 7,0 | G, L | 0,05 (0,2; 0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,2; 0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,2; 0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,2; 0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,2; 0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,2; 0,1) | 3X

Medición de presión — Presión compuesta
Tabla (modelo | bar | medio | Precisión (%FS) | Sobrecarga):
CP2 | ±0,16 | G | 0,05 (0,1; 0,2) | 3X
CP5 | ±0,35 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP10 | ±0,7 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP15 | ±1 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP30 | -1 a 2 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP100 | -1 a 7 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP150 | -1 a 10 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP300 | -1 a 20 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X

Medición de presión — Presión diferencial
Tabla (modelo | bar | medio | Precisión (%FS) | Sobrecarga | Presión estática):
DP1 | ±2,5 | G | 0,05 | 100X | 700 mBar
DP2 | ±5,0 | G | 0,05 | 100X | 700 mBar
DP5 | ±10 | G | 0,05 | 50X | 700 mBar
DP10 | ±25 | G | 0,05 | 20X | 700 mBar
DP20 | ±50 | G | 0,05 | 20X | 700 mBar
DP30 | ±75 | G | 0,05 | 20X | 700 mBar
DP50 | ±160 | G | 0,05 | 20X | 700 mBar
DP100 | ±250 | G | 0,05 | 20X | 1 Bar
DP150 | ±350 | G | 0,02 (0,05) | 20X | 3,5 Bar
DP300 | ±700 | G | 0,02 (0,05) | 20X | 3,5 Bar

Presión barométrica
BP | rango de medida 60 HPa a 1100 HPa | Medio G | Precisión 40 Pa | Sobrecarga 3X

Especificaciones adicionales
Unidades de presión disponibles: Pa, kPa, MPa, psi, bar, mbar, kgf/cm², inH2O@4°C, mmH2O@4°C, inHg@0°C, mmHg@0°C.
Puerto de conexión: 1/4 NPT macho, 1/2 NPT hembra, 1/4 BSP macho, M20×1.5 macho (≤ 1000 bars), 1/4HP hembra o 1/4HP macho (≥ 1000 bars). Flexible de prueba Ø6 mm para presión diferencial. Otras conexiones bajo solicitud.

Especificaciones generales
Dimensiones L x A x H: Ø110 mm x 35 mm x 176 mm. Carcasa para montaje en panel: Ø140 mm x 86 mm.
Peso: 0,6 Kg.
Pantalla: LCD, resolución 5 dígitos, altura de cifras 16,5 mm. Frecuencia de actualización: 3 lecturas/s (ajustable 1 a 10 lecturas/s).
Carcasa: Aluminio. Conexiones capilares: 316L SS.
Alimentación: pila 9 V incluida. Autonomía batería: 300 h (10 lecturas/s), 600 h (3 lecturas/s), 6000 h (1 lectura / 10 s). Apagado automático tras 60 minutos (desactivable). Opción: alimentación externa 110/220 V (no utilizar en atmósferas explosivas).
Interfaces de comunicación: RS-232 (no utilizar en zona explosiva).

Especificaciones ambientales
Condiciones de referencia: 23°C ±3°C (HR < 95% sin condensación).
Rango nominal de funcionamiento: -10 a +50°C.
Condiciones de almacenamiento: -20°C a +70°C.

Características / especificaciones técnicas

• Modelo comercial: ADT 681
• Marca: ADDITEL
• Rango máximo de medida: hasta 4200 bar (según versión GP60K)
• Niveles de precisión: 0,02% / 0,05% / 0,1% / 0,2% FS
• Modos de medida: relativa, absoluta, compuesta, diferencial, dinámica
• Doble visualización: numérica + gráfica
• Registro de datos: opcional, hasta 21.000 registros (fecha, hora, presión, temperatura)
• Alimentación: pila 9 V (suministrada) u opción de alimentación externa
• Materiales: carcasa aluminio, conexiones 316L SS
• Temperatura de funcionamiento: -10 a +50°C
