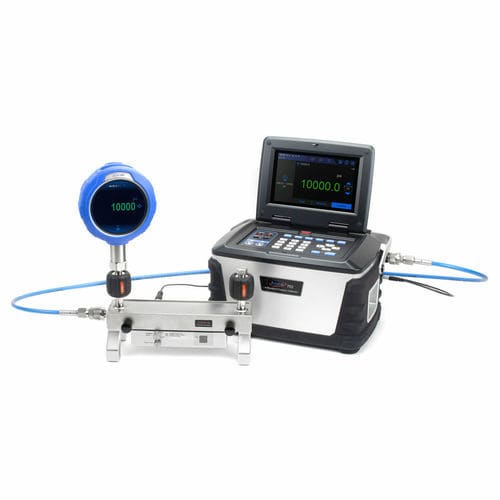

Calibrador de presión ADT762W

para señales en mApara manómetropara sensor de presión

Resumen
Diseñado tanto para uso en campo como en laboratorio, la portabilidad y precisión de esta unidad avanzada la convierten en un calibrador de referencia para laboratorios de calibración y técnicos de campo. Soporte totalmente automatizado para la calibración de transmisores de presión, presóstatos, manómetros analógicos y digitales y sensores de presión. Soporte de dispositivos HART/PROFIBUS PA. Funcionalidad de tareas integrada y registro de datos. Conectividad: Wi‑Fi, LAN, Bluetooth, USB y Ethernet. Certificado de calibración acreditado ISO 17025 con datos incluidos de serie.

Funciones principales

• Generación y control automatizado de presión hasta 1000 bar
• Precisión hasta 0,01 % FS (doble rango)
• Doble rango con modo manual o selección automática
• Diseñado para uso con agua desionizada (gestión de fluidos integrada)
• Estabilidad de control ≤ 0,005 % FS
• Portátil – uso en campo y laboratorio (batería Li‑Ion)
• Soporta dos módulos de presión externos
• Comunicaciones Wi‑Fi, LAN, Bluetooth, USB y Ethernet
• Comunicador de campo HART completo – modos de calibración HART automático y manual
• Registro de datos y gestión de tareas (hasta 1.000 tareas documentadas)
• Tecnología de bomba eléctrica patentada y purga automática integrada

Precisión de doble rango
El ADT762W puede cambiar automáticamente entre diferentes rangos de calibración internos según la presión de control real. Additel suministra calibraciones dedicadas para pares de rangos (p. ej., 0–200 y 0–700 bar o 0–400 y 0–1000 bar). La selección de rango puede configurarse en modo automático o seleccionarse manualmente por el operador.

Purgado automático integrado
Sistema de purga automática para una eliminación rápida del aire del circuito hidráulico, facilitando la puesta en marcha y reduciendo el tiempo y el mantenimiento.

Manifold de doble puerto con gestión de fluidos
La unidad está diseñada para su uso únicamente con agua desionizada. Incluye un colector suministrado y un sistema de gestión de fluidos para reducir el agua estancada y evacuar el agua residual después del purgado, prolongando la vida útil y reduciendo costes de mantenimiento.

Funcionalidad de tareas documentadas
La aplicación de tareas integrada permite crear, almacenar y ejecutar procedimientos de calibración sin PC: análisis automático de errores, generación de informes de prueba y almacenamiento local de resultados (hasta 1.000 tareas documentadas y 1.000.000 lecturas con marca temporal).

Comunicación HART bimodal
Compatibilidad completa con transmisores HART: lectura, configuración y calibración directa desde el ADT762W en modo HART automático o manual. Archivos DD actualizados periódicamente.

Especificaciones de presión
Especificaciones: Rango de presión: 1–1000 bar (relativo). Selección de rango: modelos con opciones manuales (200/700 bar o 400/1000 bar) o rango automático. Precisiones disponibles: 0,01 % FS y 0,02 % FS según el módulo (p. ej. GP15K-01 / GP10K-01 = 0,01 % FS para 0–1000 / 0–700 bar). Resolución: 7 dígitos (en algunas gamas) o 6 dígitos. Capacidad máxima de carga externa: máx. 80 ml a 700 bar (50 ml recomendado). Depósito: máx. 350 ml, filtro integrado. Medio: agua desionizada. Estabilidad de control: ≤ 0,005 % FS (según rango del módulo). Duración de estabilidad: > 5 minutos. Módulos de presión: módulo integrado de doble rango; módulos de medida externos compatibles: todos los ADT161 (diferentes rangos y precisiones 0,01 % o 0,02 % FS según versión).

Especificaciones eléctricas e interfaz
Interfaz de usuario: pantalla táctil a color y teclado. Visualizador: pantalla táctil TFT 7" 800 x 480 colores. Clasificación IP del chasis: IP31. Alimentación: batería Li‑Ion dedicada o adaptador AC (16–30 V). Batería: Li‑Ion recargable, aprox. 12 horas de uso, recarga < 5 horas. Peso: 12,8 kg (28 lb) sin soporte. Tamaño: 300 x 220 x 192 mm. Comunicaciones: Wi‑Fi, LAN, Bluetooth, USB, Ethernet. Fuente de lazo: 24 V ±1 V, carga máxima 50 mA. Almacenamiento de datos: > 8 GB. Registro de datos: hasta 1.000.000 lecturas (datos y marca temporal). Funciones de automatización: pruebas de conmutación, pasos automáticos, prueba de fugas. Localización de la interfaz: inglés, alemán, francés, italiano, español, portugués, chino, japonés y ruso. Vida útil de la bomba: > 1.000.000 ciclos. Especificaciones ambientales: temperatura de funcionamiento 0 °C a 50 °C; almacenamiento -20 °C a 60 °C; humedad < 90 % sin condensación. Certificado: certificado de calibración acreditado ISO 17025 con datos trazables NIST. Conformidad: CE. Compatibilidad de software: ACal, Additel Land y Additel Link (acceso vía app móvil). Garantía: 1 año.

Modelos y opciones
Ejemplos de modelos disponibles: ADT762W-GP15K-01 (1000 bar, 0,01 % FS), ADT762W-GP15K-02 (1000 bar, 0,02 % FS), ADT762W-GP10K-01 (700 bar, 0,01 % FS), ADT762W-GP10K-02 (700 bar, 0,02 % FS). Opciones de manifold ADT 107-x con puertos (1/4" NPT hembra, 1/2" NPT hembra, 1/4" BSP hembra, 1/2" BSP hembra, M20x1.5 hembra).

Accesorios incluidos (lista resumida)

• Cables de medida 9022 (2 juegos, 4 piezas)
• Cable USB (1 pc)
• Batería Li‑ion recargable 9725 (1 pc)
• Adaptador AC externo 9818 (110/220 V) (1 pc)
• Embudo (1 pc)
• Manguera de alta presión ADT100‑762 (1 pc)
• ADT107‑X‑KIT (base de dos puertos y cable de comunicación de retorno a cero) (1 pc)
• Pequeña caja de accesorios (1 pc)
• Tapones de transporte (1 pc)
• Maletín de transporte 9907‑762 (1 pc)
• Juntas tóricas para depósito (5 piezas)
• Cable de conexión módulo de presión 9060 (1 pc)
• Conector de ángulo recto ADT100‑762‑X (1 pc)
• Certificado de calibración acreditado ISO 17025 (incluido)

Características técnicas / especificaciones

• Modelo: ADT762W
• Marca: Additel
• Rango de presión: 1–1000 bar (relativo)
• Precisión: hasta 0,01 % FS (según versión/módulo)
• Modos de rango: automático o manual (doble rango interno)
• Estabilidad de control: ≤ 0,005 % FS
• Medio: agua desionizada
• Resolución: 6 o 7 dígitos según configuración
• Módulos externos de medida: ADT161 compatibles (0,01 % o 0,02 % FS)
• Pantalla: 7" TFT táctil (800 x 480)
• Alimentación: batería Li‑Ion (≈12 h) o adaptador AC (16–30 V)
• Peso: 12,8 kg
• Dimensiones: 300 x 220 x 192 mm
• Comunicaciones: Wi‑Fi, LAN, Bluetooth, USB, Ethernet; HART/Profibus PA soportado
• Almacenamiento: > 8 GB; registro: hasta 1.000.000 lecturas
• Automatización: pruebas de conmutación, pasos automáticos, prueba de fugas, tareas documentadas (hasta 1.000)
• Vida de la bomba: > 1.000.000 ciclos
• Temperatura de funcionamiento: 0 °C a 50 °C
• Certificado: ISO 17025 (incluido)
• Conformidad: CE
