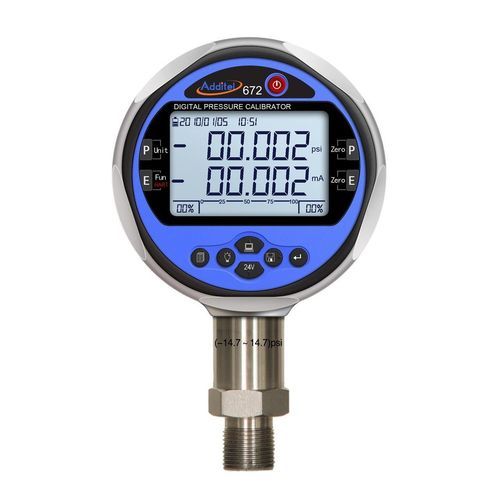

Calibrador multifunción ADT 672

para señales en mAde presiónpara manómetro

Presentación
El calibrador de presión digital ADDITEL ADT 672, basado en un microprocesador y sensores de silicio, permite mediciones de presión fiables, precisas y económicas hasta 4200 bar. Cada sensor se envejece, prueba y protege antes del montaje para asegurar las prestaciones declaradas.

Funciones principales

• Precisiones disponibles: 0,02% / 0,05% / 0,1% de la escala completa
• Compensación en temperatura para una mayor precisión
• Comunicación HART integrada con comunicador HART incorporado
• Alimentación de transmisores por bucle 24 V
• Funciones MIN / MAX / HOLD
• Visualización doble de 6 dígitos (resolución 6 dígitos)
• Prueba de presostatos
• Medición y simulación de señales eléctricas de tensión y corriente
• Registro: datalogger con 30 archivos de 40 registros, modo manual o automático, intervalo de registro ajustable

Ámbitos de medida
Los modelos ADT 672 son adecuados para mediciones de presión relativa, absoluta, dinámica y diferencial. El instrumento es compatible con HART y puede calibrar un transmisor HART sin perturbar la señal HART del mismo. El comunicador HART integrado permite leer y actualizar la información de calibración directamente desde el equipo.

Unidades disponibles
Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O (4°C), mmH2O (4°C), inHg (0°C), mmHg (0°C).

Frecuencia y compensación
Frecuencia de medida: 3,5 medidas/s. Compensación en temperatura: -10 a 50°C.

Conexiones
Conexiones de presión: para ≤1000 bar: 1/4" NPT macho, 1/4" BSP macho, M20×1.5 macho. Para ≥1000 bar: 1/4" HP hembra o macho (Autoclave F-250-C, 9/16" - 18 UNF-2B o Autoclave M-250-C, 9/16" - 18 UNF-2A). Manguera de prueba diferencial Ø6 mm. Otras conexiones bajo demanda.

Tablas - Presión relativa
Modelo | Rango presión (bar) | Media | Precisión (% PE) | Sobrepresión
V15 | -1,0 | G | 0,02 (0,05) | 3X
GP2 | 0,16 | G | 0,05 | 3X
GP5 | 0,35 | G | 0,05 | 3X
GP10 | 0,7 | G | 0,02 (0,05) | 3X
GP15 | 1 | G, L | 0,02 (0,05) | 3X
GP30 | 2 | G | 0,02 (0,05) | 3X
GP50 | 3,5 | G | 0,02 (0,05) | 3X
GP100 | 7 | G | 0,02 (0,05) | 3X
GP150 | 10 | G | 0,02 (0,05) | 3X
GP300 | 20 | G, L | 0,02 (0,05) | 3X
GP500 | 35 | G, L | 0,02 (0,05) | 3X
GP600 | 40 | G, L | 0,02 (0,05) | 3X
GP1K | 70 | G, L | 0,02 (0,05) | 3X
GP2K | 140 | G, L | 0,02 (0,05) | 3X
GP3K | 200 | G, L | 0,02 (0,05) | 3X
GP5K | 350 | G, L | 0,02 (0,05) | 3X
GP6K | 400 | G, L | 0,02 (0,05) | 3X
GP10K | 700 | G, L | 0,02 (0,05) | 2X
GP15K | 1000 | G, L | 0,05 (0,1) | 2X
GP20K | 1400 | G, L | 0,05 (0,1) | 2X
GP25K | 1600 | G, L | 0,1 | 1,5X
GP30K | 2000 | G, L | 0,1 | 1,5X
GP36K | 2500 | G, L | 0,1 | 1,5X
GP40K | 2800 | G, L | 0,1 | 1,35X
GP50K | 3500 | G, L | 0,1 | 1,2X
GP60K | 4200 | G, L | 0,1 | 1,1X

Tablas - Presión absoluta
Modelo | Rango presión (bar) | Media | Precisión (% PE) | Sobrepresión
AP5 | 0,35 | G | 0,1 | 3X
AP10 | 0,7 | G | 0,1 | 3X
AP15 | 1,0 | G | 0,1 | 3X
AP30 | 2,0 | G | 0,1 | 3X
AP50 | 3,5 | G | 0,1 | 3X
AP100 | 7,0 | G, L | 0,05 (0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,1) | 3X

Tablas - Presión dinámica
Modelo | Rango presión (bar) | Media | Precisión (% PE) | Sobrepresión
CP2 | ±0,16 | G | 0,05 | 3X
CP5 | ±0,35 | G | 0,02 (0,05) | 3X
CP10 | ±0,7 | G | 0,02 (0,05) | 3X
CP15 | ±1 | G | 0,02 (0,05) | 3X
CP30 | -1 a 2 | G | 0,02 (0,05) | 3X
CP100 | -1 a 7 | G, L | 0,02 (0,05) | 3X
CP150 | -1 a 10 | G, L | 0,02 (0,05) | 3X
CP300 | -1 a 20 | G, L | 0,02 (0,05) | 3X

Tablas - Presión diferencial
Modelo | Rango presión (bar) | Media | Precisión (% PE) | Sobrepresión
DP1 | ±2,5 | G | 0,05 | 100X
DP2 | ±5,0 | G | 0,05 | 100X
DP5 | ±10 | G | 0,05 | 50X
DP10 | ±25 | G | 0,05 | 20X
DP20 | ±50 | G | 0,05 | 20X
DP30 | ±75 | G | 0,05 | 20X
DP50 | ±160 | G | 0,05 | 3X
DP150 | ±350 | G | 0,025 | 3X
DP300 | ±700 | G | 0,025 | 3X

Medición y simulación de señales eléctricas
Conexión: tomas Ø4 mm. Tensión DC: ±30,0000 V, precisión ±(0,02% L + 0,003% PE). Corriente DC: 30,0000 mA, precisión ±(0,02% L + 0,003% PE). Alimentación de bucle: 24 V ±0,5 V máx.: 50 mA; protegida a 120 mA. Presostato: abierto/cerrado (1 - 12 V si el interruptor está defectuoso).

Especificaciones adicionales

• Prueba de presostatos: control de niveles de disparo en presión
• Comunicación HART: lectura y actualización de comandos HART habituales
• Cálculo estadístico: MIN / MAX
• Función HOLD: bloqueo de la medida
• Datalogger: capacidad 30 archivos de 40 registros, modo manual o automático, periodicidad ajustable

Características / especificaciones técnicas

• Dimensiones Ø x ancho x alto: Ø 120 x 46 x 184 mm
• Masa: 700 g
• Pantalla: LCD retroiluminada, resolución 6 dígitos, altura de dígitos 16,5 mm, visualización doble
• Materiales: carcasa de aluminio, conexiones 316LSS
• Alimentación: batería Li-Ion recargable; autonomía: 40 horas; tiempo de recarga: 4 horas; adaptador: 10 V; alimentación externa: 110 / 220 V
• Comunicación: RS232
• Rango de funcionamiento: -20 a 70°C (HR: 95% sin condensación)
• Condiciones de referencia: 23°C ±3°C
• Compatibilidad HART y comunicador HART integrado
• Registro: datalogger incorporado, 30 archivos × 40 registros
• Selección múltiple de unidades de visualización (11 unidades seleccionables)
