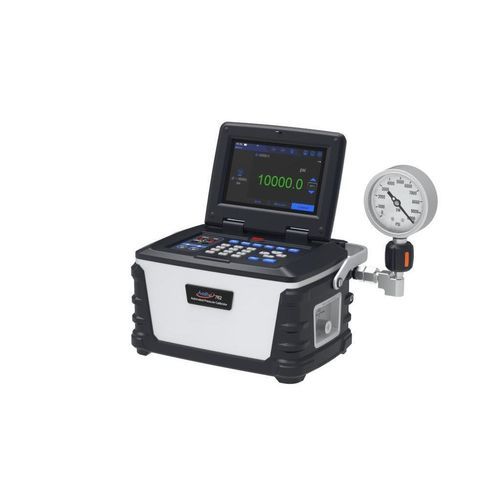

Calibrador de presión ADT762

para manómetropara sensor de presiónprogramable

Resumen
El calibrador de presión automatizado Additel ADT762 es una solución llave en mano para automatizar tareas de calibración de presión hasta 700 bar o 1000 bar según el modelo. Diseñado para uso en campo y laboratorio, combina portabilidad, precisión y conectividad para calibraciones automatizadas de transmisores, presostatos, manómetros analógicos y digitales y sensores, incluidos equipos HART/PROFIBUS.

Principales características

• Generación y control automatizados de presión hasta 1000 bar (según modelo)
• Precisión hasta 0,01 % FS (doble rango)
• Calibración en 2 rangos (HP y LP) con conmutación automática
• Control de estabilidad ≤ 0,005 % FS
• Portátil, apto para campo y laboratorio
• Admite dos módulos de presión externos
• Conectividad: Wi‑Fi, LAN, Bluetooth, USB, Ethernet
• Comunicaciones HART (lectura, configuración, calibración) y Profibus
• Registro de datos y gestión de tareas (hasta 1.000 tareas documentadas)
• Tecnología de bomba eléctrica patentada y purga automática integrada
• Comunicaciones avanzadas y aplicaciones de automatización para crear/ejecutar tareas sin PC

Detalles funcionales y ventajas
El ADT762 automatiza por completo la purga de sistemas hidráulicos (eliminación de aire) mediante un sistema de purga integrado, simplificando la preparación de ensayos. La aplicación de tareas integrada analiza automáticamente errores y mediciones, genera informes y almacena los resultados localmente. El calibrador puede almacenar y recuperar hasta 1.000 tareas documentadas.

Modelos y variantes

• ADT762-01-GP15K-XX: calibrador automático 1000 bar, precisión 0,01 % FS
• ADT762-02-GP15K-XX: calibrador automático 1000 bar, precisión 0,02 % FS
• ADT762-01-GP10K-XX: calibrador automático 700 bar, precisión 0,01 % FS
• ADT762-02-GP10K-XX: calibrador automático 700 bar, precisión 0,02 % FS
• Opciones de puerto de presión (XX): N = 1/4 NPT hembra, N2 = 1/2 NPT hembra, B = 1/4 BSP hembra, B2 = 1/2 BSP hembra, M = M20x1.5 hembra
• También disponible en versión agua (ADT 762 W)

Suministro estándar

• 9022: cables de medición (2 juegos, 4 piezas)
• Cable USB (1 ud)
• 9725: batería Li‑ion recargable (1 ud)
• 9818: adaptador de corriente externo 110V/220V (1 ud)
• Embudo (1 ud)
• ADT100-762 Hose: tubo de alta presión (1 ud)
• Pequeño estuche de accesorios (cables y adaptadores) (1 ud)
• Tapón de transporte (1 ud)
• 9907-762: maletín de transporte (1 ud)
• 9201: aceite sebacato (500 ml) (1 botella)
• Juntas tóricas para depósito (3.5*1.2‑NBR70) (5 piezas)
• Juntas tóricas para conector en ángulo recto (5*1.5‑NBR70) (5 piezas)
• 9060: cable de conexión del módulo de presión ADT161 (1 ud)
• Conector en ángulo recto ADT762 (1 ud)
• Certificado de calibración acreditado ISO17025 (1 ud)

Accesorios opcionales

• ADT107‑KIT: colector de dos puertos, tubo de presión y cable de comunicación de retorno a cero
• ADT161: sensor externo (ver lista de módulos compatibles)
• ADT100‑762‑X: conector en ángulo recto
• 9241: acumulador de gas de repuesto
• 9201: aceite sebacato 1 litro

Especificaciones técnicas

• Rango de presión: 0–700 bar y 0–1000 bar según modelo
• Fluido recomendado: sebacato de dietilhexilo
• Capacidad máxima de carga externa: máx. 80 ml a 700 bar (50 ml recomendados)
• Depósito: máx. 350 ml, tapón de depósito a presión, filtro integrado
• Tiempo de estabilidad: > 5 minutos (basado en el rango del módulo de control)
• Módulo de presión interno: módulo integrado de doble rango
• Doble rango y precisiones (ejemplos): GP15K (0–1000 bar / 0–400 bar) y GP10K (0–700 bar / 0–200 bar) con opciones de precisión 0,01 % FS o 0,02 % FS según configuración
• Módulos de medida externos compatibles: todos los módulos ADT161 (compatibilidades y precisiones según ADT161‑01 o ADT161‑02)
• Interfaz de usuario: pantalla táctil a color + teclado elastómero
• Pantalla: pantalla táctil TFT 7" 800 x 480 colores
• Grado de protección del chasis: IP31
• Alimentación: batería o red
• Batería: Li‑Ion recargable (~12 horas de uso, recarga <5 horas)
• Peso: 12,8 kg (sin aceite)
• Dimensiones: 300 x 220 x 192 mm
• Comunicaciones: USB, LAN, Bluetooth, Wi‑Fi
• Comunicación HART: lectura, configuración y calibración (archivos DD actualizables)
• Almacenamiento: > 8 GB
• Registro de datos: hasta 1.000.000 lecturas (datos y sello temporal)
• Documentación de tareas: hasta 1.000 tareas almacenables con datos
• Funciones de automatización: prueba de presostatos, auto steps, prueba de fugas
• Idiomas interfaz: inglés, alemán, francés, italiano, español, portugués, chino, japonés, ruso
• Vida útil de la bomba: > 1.000.000 ciclos
• Temperatura de funcionamiento: 0 °C a 50 °C
• Temperatura de almacenamiento: -20 °C a 60 °C
• Humedad: < 90 %, sin condensación
• Vibraciones: 4 g (20 a 2.000 Hz)
• Choque: 8 g, prueba de caída 1 m
• Certificado: certificado de calibración acreditado ISO 17025 con datos trazables NIST
• Conformidad: CE
• Compatibilidad de software: ACal, Additel Land, Additel Link (acceso vía app móvil)
• Garantía: 1 año
