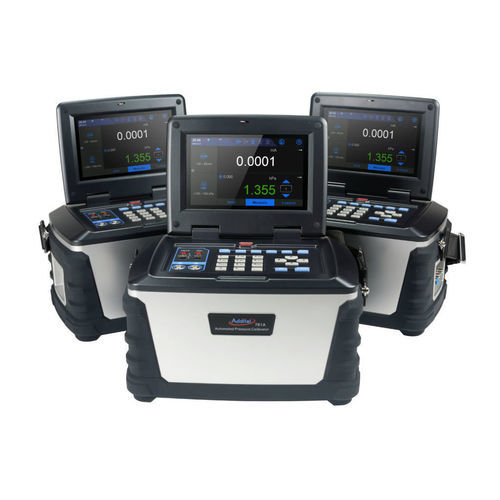

Calibrador multifunción ADT 761A

para señales en mAde presiónpara manómetro

Descripción
Los calibradores de presión automáticos portátiles ADT 761A integran una bomba eléctrica interna de alto rendimiento y un controlador de presión de precisión, ofreciendo una solución lista para usar para la calibración de manómetros, transmisores e interruptores de presión en campo y en laboratorio. Los ADT 761A mejoran a los ADT 761 aumentando la flexibilidad de los sensores internos, la capacidad de generación de presión y la interfaz hombre-máquina mediante conectividad moderna (Ethernet, Wi‑Fi, Bluetooth, USB) y una pantalla táctil a color.

Puntos clave

• Calibrador totalmente automático con bomba eléctrica integrada (hasta 100 bar según modelo)
• Precisión 0.02 % FS (0.01 % opcional)
• Módulo de presión doble (baja y alta) y posibilidad de módulos externos
• Portátil (≈8 kg)
• Wi‑Fi, Ethernet, Bluetooth y USB
• Registro de datos con memoria de 6 GB (hasta 1 000 000 lecturas)
• Certificado de calibración ISO 17025 con datos incluidos de serie

Funciones principales
Generación automática de presión mediante bomba interna desde el 90 % del vacío hasta 100 bar (según modelo). Medición y generación de señales eléctricas (mA/V), alimentación de lazo 24 V, comunicación HART y soporte Profibus. Interfaz de usuario mediante pantalla táctil a color de 7 pulgadas (800 x 480) y teclado numérico. Secuencias de prueba automatizadas (procedimientos de calibración, pruebas de interruptores de presión PNP/NPN, prueba de fugas, mantenimiento de presión). Soporte para módulos de presión externos digitales para ampliar el rango hasta presiones muy altas (módulos ADT 160A / ADT 161A según configuración).

Modelos disponibles

• ADT 761A-LLP: baja presión ±75 mbar (30 inH2O)
• ADT 761A-D: diferencial y relativo (-0.95 a 2.5 bar)
• ADT 761A-500: vacío a 35 bar rel. (500 psig)
• ADT 761A-1K: vacío a 70 bar rel. (1 000 psig)
• ADT 761A-1.5K: vacío a 100 bar rel. (1 500 psig)
• ADT 761A-BP: calibración barométrica (100 a 1 200 hPa)

Especificaciones de presión (extracto)
Especificación - 761A-LLP - 761A-D - 761A-500 - 761A-1K - 761A-1.5K - 761A-BP
Rango máx. - 30 inH2O (75 mbar) - 35 psi (2.5 bar) - 500 psig (35 bar.g) - 1 000 psig (70 bar.g) - 1 500 psig (100 bar.g) - Sensor 1 200 hPa
Rango mín. - -30 inH2O (-75 mbar) - -13.5 psi (-0.95 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - Sensor 100 hPa
Precisión(1) - 0.05 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.01 % FS
Estabilidad - 0.005 % FS o 0.05 Pa - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.02 hPa
Tipo de presión - Diferencial/Relativa - Diferencial/Relativa - Relativa/Absoluta - Relativa/Absoluta - Relativa/Absoluta - Absoluta
Resolución - 6 dígitos (todas las variantes)
Unidades disponibles - Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inHg, inH2O, kg/m2, torr, personalizadas

Mediciones y señales eléctricas (extracto)
Medición mA: ±25/±50 mA, resolución 0.0001 mA, precisión 0.008 %L+0.004 %FS
Medición V: ±300 mV / ±5/±12/±30 V, resolución 0.1 μV / 0.0001 V, precisión 0.008 %L+0.002 %FS
Fuente mA: 0–25 mA (resolución 0.1 μA), fuente V: 0–16 V
Alimentación de lazo: 16–30 V, carga máxima 70 mA

Observaciones
Los ADT 761A aceptan módulos de presión digitales inteligentes (ADT 161A/ADT 160A) que permiten ampliar la medida hasta presiones muy altas (hasta varios miles de bares según módulo). La unidad se entrega con certificado ISO 17025 que incluye datos trazables NIST.

Características técnicas / especificaciones

• Precisión típica: 0.02 % FS (0.01 % opcional)
• Control de estabilidad: < 0.005 % FS (0.003 % en modelo de alta precisión)
• Pantalla: pantalla táctil TFT a color de 7 pulgadas (800 x 480)
• Comunicaciones: USB, LAN (Ethernet), Bluetooth, Wi‑Fi, HART, Profibus
• Memoria interna: 6 GB (hasta 1 000 000 de valores), capacidad de tareas: hasta 1 000 tareas
• Batería recargable Li‑Ion: autonomía aproximada 8 horas (contenido principal) / ficha técnica indica ~16 h según configuración, recarga <5 h
• Protección: IP31
• Peso: aprox. 7.95–8 kg
• Dimensiones: 299 x 193 x 192 mm
• Temperatura de funcionamiento: 0 °C a 50 °C (compensada según especificación)
• Temperatura de almacenamiento: -20 °C a 60 °C
• Humedad: <90 % sin condensación
• Vibración y choque: vibración 4 g (20–2 000 Hz), choque 8 g, drop test 1 m
• Vida útil bomba: >100 000 ciclos
• Idiomas de interfaz: inglés, alemán, francés, italiano, español, portugués, chino, japonés, ruso
• Garantía: 1 año
• Incluido de serie: colector ADT106‑X (según modelo), adaptador de red 110/220, batería recargable 9723, cables de prueba 9022, manguera ADT100‑761 HOSE, estuche 9907, etc.
