Calibrador para señales en mA ADT760 series

de presiónpara manómetropara sensor de presión

Presentación

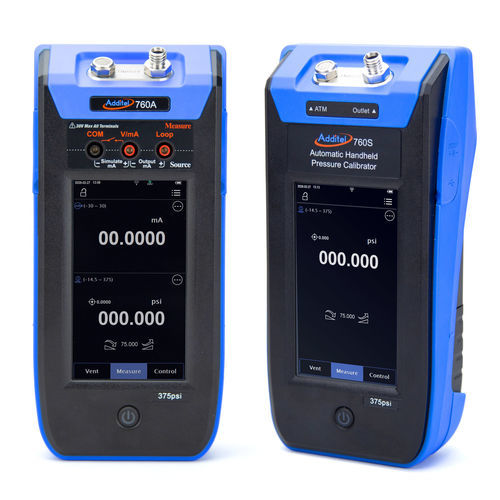

El calibrador Additel ADT760A es un calibrador de presión portátil automático de alto rendimiento, diseñado para precisión y movilidad en campo. Con un peso inferior a 1,8 kg, integra una bomba eléctrica, un controlador interno y módulos de sensores de presión intercambiables. El ADT760A cuenta con una pantalla táctil capacitiva y cuatro vías de medida (presión interna, dos vías de presión externas y una vía eléctrica). El modelo ADT760S es la versión sin medida/generación eléctrica, indicada para la calibración de manómetros y mediciones de presión con visualización centralizada.

Características principales

• Generación y control automáticos de presión hasta 25 bar (375 psig).
• Calibrador de presión totalmente automático con bomba incorporada (sustituye bombas manuales).
• Tres configuraciones de rango: LLP (baja presión), D (diferencial/relativa), MA (vacío hasta 25 bar.g).
• Precisión hasta 0,01% de escala completa según modelo/módulo.
• Módulos de presión internos ADT155 intercambiables para diferentes rangos, incluida presión muy baja.
• Opción HART y registro de datos (modelos DL para ADT760A).
• Versión sin medida/generación eléctrica disponible: ADT760S.
• Masa < 1,8 kg para uso manual y transporte sencillo.
• Comunicaciones USB, Wi‑Fi y Bluetooth.
• Funciones de registro de datos y gestión de tareas (opción DL en ADT760A).
• Sistema de prevención de contaminación (opción CPS).
• Soporte para módulos de presión externos (dos vías externas).

Especificaciones generales (extractos)
Especificación | 760-LLP | 760-D | 760-MA
Rango de presión máximo | ±30 inH2O (±75 mbar) | -12.5 a 35 psi (-0.86 a 2.5 bar) | -12.5 a 375 psig (-0.86 a 25 bar.g)
Precisión | 0.05% FS | 0.01 o 0.02% FS | 0.01 o 0.02% FS
Estabilidad | <0.005% FS (módulos) | <0.005% FS | <0.005% FS
Tipo de presión | Diferencial, relativa | Diferencial, relativa | Relativa, absoluta
Indicación de sobrepresión | 120% (todos los modelos) | 120% | 120%
Resolución | 6 dígitos (todos los modelos) | 6 dígitos | 6 dígitos
Unidades disponibles | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, etc. | | |
Conexión de presión | Racor canelado / mangueras con adaptadores 1/4 BSP, 1/4 NPT, M20 / 1/8 BSPF | Mangueras, filtros a 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF | Mangueras, filtros a 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF
Tiempo de subida | <30 s (30 inH2O/100 ml) | <10 s (35 psi/5 ml) | <90 s (300 psi/5 ml)

Mediciones eléctricas (modelo ADT760A solo, extractos)
Función | Rango | Resolución | Precisión | Nota
Medición de corriente | ±30.0000 mA | 0.1 µA | ±(0.01% lectura + 0.005% µA) | Impedancia <10 Ω
Medición de tensión | ±30.0000 V | 0.1 mV | ±(0.01% lectura + 0.005% FS) | Impedancia >10 MΩ
Generación de corriente | 0.000 a 22.000 mA | 1 µA | ±(0.02% lectura + 0.01% FS) | 20 mA @1K
Alimentación DC 24V | 24 V | — | ±1 V | 100 mA carga máx.
Medición de switch | Medidas de apertura y cierre; apto para pressostatos mecánicos y switches digitales PNP/NPN
Compensación de temperatura | 8°C a 38°C

Módulos internos ADT155 (ejemplos)
ADT155-DP025: ±0.25 inH2O (±0.62 mbar) – precisión ±0.2% FS
ADT155-DP050: ±0.5 inH2O (±1.25 mbar) – precisión ±0.1% FS
ADT155-DP1 / DP2 / DP5 / DP10 / DP20 / DP30 / DP50 / DP100 / DP150 / DP300 / DP400 / DP800 / DP1K: diferentes rangos y precisiones hasta 0.02% FS para módulos de alta gama
Módulos CPx (ej. CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300, CP375) para presiones relativas hasta 25 bar según referencia

Accesorios incluidos (extractos)

• ADT100-760-KIT adaptadores (kit de racores: G1/8M a 1/4 NPTF, G1/8M a G1/4F, G1/8M a M20F).
• ADT100-760-HOSE: manguera 1,5 m (no suministrada en modelo LLP).
• 9819-X adaptador de red 110V/220V.
• 9724 batería Li‑ion (1 pza).
• Cables de medida para ADT760A (juego de 3).
• Manual de usuario en CD y certificado de calibración ISO17025 incluido.

Accesorios opcionales (extractos)

• Sistema de prevención de contaminación (ref. 9231) — no compatible con LLP.
• Módulos de presión adicionales (variantes ADT155) y cables de conexión.
• Kits de mangueras y colectores de presión (ref. ADT128-xx según racor).
• Maletín blando (9913-760-SC) o maletín rígido (9914-760).

Características técnicas / especificaciones

• Vías: 4 en total (1 eléctrica para medida/simulación, 1 vía presión interna y generación/medida, 2 vías de presión por sensor externo).
• Protección: IP52 (protección limitada contra polvo y proyecciones de agua).
• Batería: Li‑ion recargable, autonomía ~10 horas, recarga ~4 horas.
• Pantalla: TFT color 854 x 480 táctil capacitiva.
• Comunicaciones: USB, Wi‑Fi, Bluetooth.
• Masa: < 1,8 kg.
• Dimensiones: 235 x 110 x 70 mm.
• Certificado: certificado de calibración ISO17025 suministrado.
• Comunicación HART: opcional (modelo ADT760-X-DL únicamente).
• Registro de datos: opcional (modelo ADT760-X-DL únicamente), capacidad hasta 1 millón de registros con fecha y hora.
• Documentación de tareas: opcional (modelo ADT760-X-DL), hasta 250 tareas programables.
• Funciones automáticas: prueba de pressostatos, escalonado automático, prueba de fugas.
• Protección eléctrica: protegido hasta 30 V.
• Interfaz multilengua: Inglés, Alemán, Francés, Italiano, Español, Portugués, Chino, Japonés.
• Vida de la bomba: > 500 000 ciclos.
• Alimentación: batería Li‑ion recargable, adaptador de red externo (110/220 V), salida 10 V.
• Especificaciones ambientales: funcionamiento 0°C a 50°C, 0–90% HR, altitud < 3000 m; almacenamiento -20°C a 70°C; vibración 4g (20–2000 Hz); choque 8g (drop test 1 m).
• Garantía: 1 año (excepto batería).
