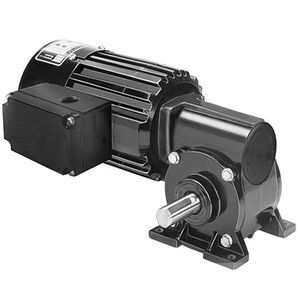

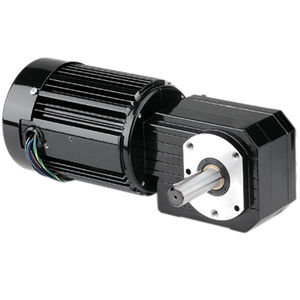

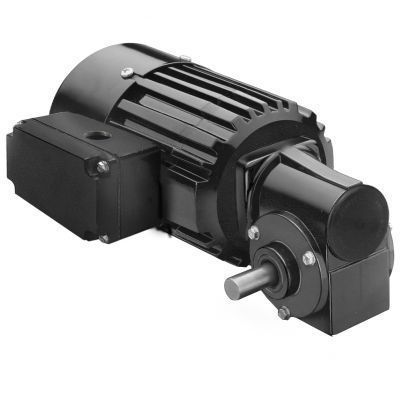

Motorreductor AC Model 1491

monofásicode tornillo sin finangular

Producto
Motorreductor angular AC serie 34R4BFCI-3F, modelo 1491. Unidad monofásica 230 V, 50 Hz diseñada para montaje métrico y ejes de salida métricos. Potencia de salida 50 W, velocidad nominal 35 rpm.

Especificaciones

• Velocidad: 35 rpm
• Par nominal: 4,2 Nm (37 lb-in)
• Potencia: 50 W (0,0667 HP)
• Tensión/frecuencia: 230 V, 50 Hz, monofásico
• Corriente: 0,50 A
• Relación de transmisión: 40
• Capacidad de carga radial: 180 N (40 lbs)
• Longitud XH: 221 mm (8.69 in)
• Peso: 4,5 kg (10,1 lbs)
• ID diagrama de conexión: 07410021
• Número de pieza del condensador: 49401068
• Tipo de producto: 34R4BFCI-3F

Características estándar

• Roscas de montaje métricas y dimensiones de eje de salida métricas
• Caja de bornes inyectada con bloque de conexiones instalado. IP-44
• Refrigerado por ventilador para alta potencia de salida
• Sistema de aislamiento clase B operado dentro de los límites de la clase A para prolongar la vida de los devanados y lubricantes
• Aro central y tapas en aluminio para eficiencia térmica y menor peso
• Sellos tipo labio industriales en el eje del motor y del eje de salida
• Cojinetes de manguito de bronce en el eje de salida engrasados por mechas de fieltro y depósito para funcionamiento silencioso
• Engranajes lubricados permanentemente con grasa semilíquida para larga vida
• Engranaje de gusano en bronce endurecido y rectificado para alta capacidad ante cargas de choque y durabilidad

Accesorios opcionales

• Kit de caja de bornes inyectada para motores y motorreductores 33A, 34R, 42A, 42R y 48R [modelo 0984]
• Kit de caja de bornes métrica inyectada con bloque de conexiones para 33A, 34R, 42A, 42R y 48R [modelo 1984]
• Condensador; tipo caja plástica; 5.0 MFD / 400V [pieza 49401068]
• Kit de caja de bornes inyectada grande para 34R, 42R, 48R, 42R-FX, 33A, 42A motores y motorreductores estándar [modelo 0986]

Descargas disponibles (tipos)
Planos CAD (PDF/DWG/STEP disponibles por el fabricante), diagrama de cableado, hojas de datos de seguridad

Especificaciones técnicas

• Velocidad: 35 rpm
• Par nominal: 4,2 Nm (37 lb-in)
• Potencia: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensión: 230 V, 50 Hz, monofásico
• Corriente: 0,50 A
• Relación de transmisión: 40
• Capacidad de carga radial: 180 N (40 lbs)
• Longitud XH: 221 mm (8.69 in)
• Peso: 4,5 kg (10,1 lbs)
• ID diagrama de conexión: 07410021
• Número de pieza del condensador: 49401068
• Tipo de producto: 34R4BFCI-3F
