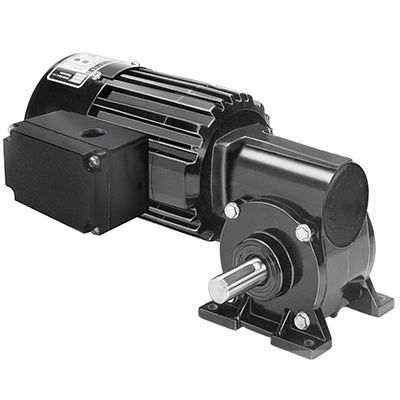

Motorreductor AC Model 1465

monofásicode tornillo sin finangular

Descripción del producto
El modelo 1465 de la serie Metric 34R-5F es un motorreductor AC en ángulo recto con roscas de montaje métricas y ejes de salida con dimensiones métricas. El motor es totalmente cerrado con grado de protección IP-20 y refrigerado por ventilador para alta potencia de salida. Utiliza un sistema de aislamiento Clase "B" operado dentro de los límites de la Clase "A". La construcción incluye anillo central y tapas finales de aluminio para eficiencia térmica y menor peso, carter de engranajes no ventilado, sellos tipo labio industriales, cojinetes manga de bronce en el eje de salida engrasados mediante mechas de fieltro y depósito, engranajes lubricados permanentemente con aceite, rueda sinfin de bronce para alta capacidad de choque y sinfín endurecido y rectificado para larga vida.

Especificaciones

• Velocidad (rpm) : 140
• Par nominal (Nm) : 2.4
• Par nominal (lb-in) : 21
• Potencia (Watts) : 50
• Potencia (HP) : 1/15
• Voltios : 230
• Hz : 50
• Fases : 1
• Amperios : 0.50
• Relación de engranajes : 10
• Carga radial (N) : 132
• Carga radial (lbs) : 30
• Longitud XH (mm) : 232
• Longitud XH (inch) : 9.15
• Peso (kg) : 5.6
• Peso (lbs) : 12.3
• Diagrama de conexión : 07410021
• Número de pieza del condensador : 49401154
• Tipo de producto : 34R4BFCI-5F
• HPDecimal : 0.0666

Características estándar

• Roscas de montaje métricas y dimensiones de eje de salida métricas.
• Totalmente cerrado con grado de protección IP-20.
• Refrigerado por ventilador para alta potencia de salida.
• Sistema de aislamiento Clase "B" operado dentro de los límites de Clase "A" para prolongar la vida útil de los bobinados y los lubricantes.
• Anillo central y tapas finales de aluminio para alta eficiencia térmica y peso reducido.
• Carter de engranajes no ventilado.
• Sellos tipo labio industriales en ejes de motor y salida.
• Cojinetes manga de bronce en el eje de salida lubricados por mechas de fieltro y depósito para funcionamiento silencioso.
• Engranajes lubricados permanentemente con aceite para larga vida.
• Rueda sinfin de bronce para alta capacidad ante cargas de choque.
• Sinfín endurecido y rectificado para resistencia y larga vida.

Accesorios opcionales

• Kit de caja de bornes inyectada a presión para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de caja de bornes métrico inyectada a presión con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador; tipo caja plástica; 7.5MFD 370V (Artículo 49401154)
• Gran kit de caja de bornes inyectada a presión para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Documentos disponibles (solo títulos)

• Dibujos CAD (PDF, DWG, variantes STEP referenciadas)
• Diagrama de cableado (referencia 07410021)
• Hojas de datos de seguridad (hoja de seguridad exxonmobile referenciada)

Especificaciones técnicas

• Modelo: 1465
• Serie: Metric 34R-5F
• Velocidad: 140 rpm
• Par nominal: 2.4 Nm / 21 lb-in
• Potencia: 50 W (1/15 HP; HPDecimal 0.0666)
• Tensión: 230 V, 50 Hz, monofásico
• Corriente: 0.50 A
• Relación de engranajes: 10
• Capacidad de carga radial: 132 N (30 lbs)
• Longitud XH: 232 mm / 9.15 in
• Peso: 5.6 kg / 12.3 lbs
• Referencia diagrama de conexión: 07410021
• Número de pieza del condensador: 49401154
• Código de tipo de producto: 34R4BFCI-5F
