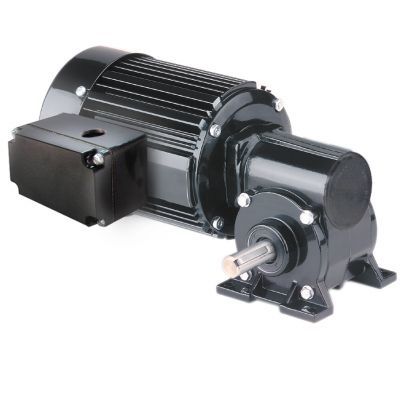

Motorreductor AC Model 1678

monofásicode tornillo sin finangular

Resumen
Série métrica 42R-5N motorreductor angular AC — Modelo 1678. Unidad monofásica con montaje métrico y dimensiones de eje métricas, diseñada para aplicaciones industriales que requieren transmisión de potencia en ángulo recto y formato compacto.

Especificaciones
Velocidad (rpm): 32
Par nominal (Nm): 12,8
Par nominal (lb-in): 113
Potencia (W): 100
Potencia (HP): 1/7,5
Voltios: 230
Hz: 50
Fases: 1
Amperios: 0,83
Relación de engranaje: 40
Carga radial (N): 800
Carga radial (lbs): 180
Longitud XH (mm): 260
Longitud XH (inch): 10,25
Peso (kg): 7,3
Peso (lbs): 16,3
Diagrama de conexión: 07410021
Número de pieza del condensador: 49401154
Tipo de producto: 42R5BFCI-5N
HPDecimal: 0,1333

Características estándar

• Roscas de montaje métricas y dimensiones de eje métricas para integración directa en sistemas métricos.
• Cubierta totalmente cerrada con protección IP-20 para proteger componentes internos.
• Refrigerado por ventilador para mantener la potencia nominal.
• Sistema de aislamiento Clase 'B' operado dentro de los límites de Clase 'A' para prolongar la vida de los bobinados y lubricantes.
• Anillo central y cubiertas finales de aluminio para mejor eficiencia térmica y menor peso.
• Caja de engranajes no ventilada para retener el lubricante y evitar contaminaciones.
• Sellos labio industriales en ejes de motor y de salida para un sellado fiable bajo carga.
• Rodamientos de agujas en todo el conjunto para aumentar la capacidad de carga radial y la vida útil.
• Engranajes permanentemente lubricados con aceite para intervalos de mantenimiento prolongados.
• Rueda helicoidal de bronce para alta capacidad frente a impactos.
• Tornillo sin fin templado y rectificado para resistencia y larga vida operativa.

Accesorios opcionales

• Kit de caja de bornes inyectada para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de caja de bornes métrica inyectada con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador; tipo caja plástica; 7,5MFD 370V (Ítem 49401154)
• Gran kit de caja de bornes inyectada para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

CAD / Planos / Diagramas

• Planos CAD disponibles: INF M0334B (PDF / DWG / STEP)
• Diagrama de cableado referenciado: 07410021

Especificaciones técnicas

• Velocidad: 32 rpm
• Par nominal: 12,8 Nm (113 lb-in)
• Potencia: 100 W (1/7,5 HP)
• Voltaje: 230 V, 50 Hz, monofásico
• Corriente: 0,83 A
• Relación de engranajes: 40
• Capacidad de carga radial: 800 N (180 lbs)
• Longitud XH: 260 mm (10,25 in)
• Peso: 7,3 kg (16,3 lbs)
• Diagrama de conexión: 07410021
• Número de pieza del condensador: 49401154
• Tipo de producto: 42R5BFCI-5N
