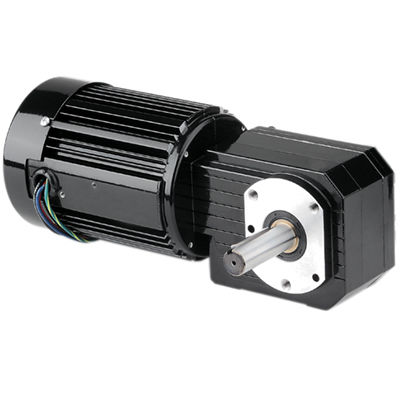

Motorreductor AC Model 1262

monofásicode tornillo sin finde engranaje helicoidal

Descripción general Motorreductor de ángulo recto de CA de la serie 42R-GB métrica, modelo 1262, de Bodine Electric. Motorreductor compacto de ángulo recto diseñado para montaje métrico y dimensiones métricas del eje de transmisión. Destinado al funcionamiento en CA monofásica, con engranajes integrados y carcasa de engranajes lubricada de forma permanente. Especificaciones (tabla) Velocidad (rpm): 12 Par nominal (Nm): 33 Par nominal (lb-in): 290 Potencia (vatios): 100 Potencia (HP): 1/7,5 Voltios: 230 Hz: 50 Fases: 1 Amperios: 0,78 Relación de transmisión: 120 Carga radial (N): 900 Carga radial (lbs): 200 Longitud XH (mm): 294 Longitud XH (pulgadas): 11,57 Peso (kg): 8 Peso (libras): 17,5 Esquema de conexión: 07410021 N.º de referencia del condensador: 49401154 Tipo de producto: 42R5BFCI-GB HPDecimal: 0,1333 Características estándar

• Roscas de montaje métricas y dimensiones métricas del eje de transmisión.
• Carcasa totalmente cerrada con clasificación IP-20.
• Refrigeración por ventilador para una alta potencia de salida.
• Sistema de aislamiento de clase «B» que funciona dentro de los límites de la clase «A» para prolongar la vida útil del bobinado y del lubricante.
• Anillo central y escudos de aluminio para una alta eficiencia térmica y un peso reducido.
• Caja de engranajes sin ventilación.
• Juntas industriales de labio en los ejes del motor y de salida.
• Rodamientos en todo el conjunto para una mayor capacidad de carga radial y una larga vida útil.
• Engranajes lubricados permanentemente con aceite para una larga vida útil.
• Engranajes de salida helicoidales endurecidos para un funcionamiento silencioso y un par de salida elevado.
• Engranaje helicoidal de bronce para una alta capacidad de carga de choque.
• Engranaje helicoidal endurecido y rectificado para mayor resistencia y larga vida útil.

Accesorios opcionales

• Kit de caja de bornes de fundición a presión para motores y motorreductores 33A, 34R, 42A, 42R y 48R [modelo 0984]
• Kit de caja de bornes métrica de fundición a presión con bloque de bornes para motores y motorreductores 33A, 34R, 42A, 42R y 48R [modelo 1984]
• Condensador; tipo caja de plástico; 7,5 MFD, 370 V [Artículo 49401154]
• Kit de caja de bornes grande de fundición a presión para motores y motorreductores 34R, 42R, 48R, 42R-FX, 33A y 42A [modelo 0986]

Documentos disponibles

• Planos CAD: PDF, DWG, STEP (recursos CAD específicos del producto disponibles)
• Esquema de cableado: PDF (referencia del esquema de conexión 07410021)
• Fichas de datos de seguridad: PDF (FDS relacionadas disponibles)

Características / especificaciones técnicas

• Modelo: 1262
• Serie: Metric 42R-GB
• Velocidad: 12 rpm
• Par nominal: 33 Nm (290 lb-in)
• Potencia: 100 W (0,1333 HP / 1/7,5 HP)
• Tensión: 230 V, 50 Hz, monofásica
• Corriente: 0,78 A
• Relación de transmisión: 120
• Capacidad de carga radial: 900 N (200 lbs)
• Longitud XH: 294 mm (11,57 pulgadas)
• Peso: 8 kg (17,5 libras)
• Referencia del esquema de conexión: 07410021
• N.º de referencia del condensador: 49401154
• Tipo de producto: 42R5BFCI-GB
