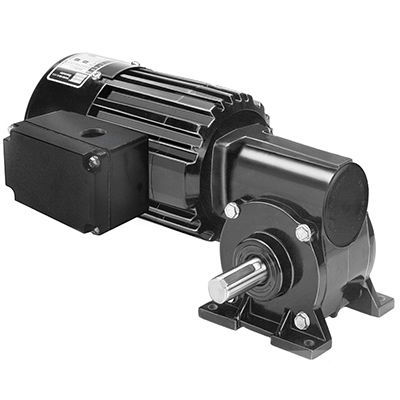

Motorreductor AC Model 1469

monofásicode tornillo sin finangular

Descripción general
Modelo 1469 de la serie Metric 34R-5F, motorreductor angular CA fabricado por Bodine Electric. Punto de funcionamiento nominal: 23 rpm; 72 lb·in (8,1 Nm); 1/15 HP (50 W); 230 V CA, monofásico.

Dibujos CAD
Recursos CAD descargables disponibles para el modelo 1469: PDF, DWG, STEP.

Diagrama de conexión
Diagrama de conexión disponible en PDF (identificador: 07410021).

Hojas de datos de seguridad
Hoja de datos de seguridad disponible en PDF para los materiales asociados a este producto.

Accesorios opcionales

• Kit de caja de bornes de fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de caja de bornes métrica de fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador, tipo caja plástica, 7.5 MFD 370V (artículo 49401154)
• Kit de caja de bornes grande de fundición para motores y motorreductores de inventario 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Características estándar

• Roscas de montaje métricas y dimensiones de eje de salida métricas
• Totalmente cerrado, grado IP-20
• Enfriado por ventilador para mayor potencia continua
• Sistema de aislamiento Clase B operado dentro de los límites de la Clase A para prolongar la vida de los devanados y del lubricante
• Aro central y tapas finales de aluminio para mejor disipación térmica y menor peso
• Carter de engranajes sin ventilación
• Sellos tipo labio industriales en el eje del motor y en el eje de salida
• Casquillos de bronce en el eje de salida, lubricados por mechas de fieltro y depósito para un funcionamiento silencioso
• Engranajes permanentemente lubricados con aceite para larga vida útil
• Rueda entrante de bronce para alta capacidad de choque
• Tornillo sin fin endurecido y rectificado para resistencia y durabilidad

Especificaciones técnicas

• Serie: Metric 34R-5F Series AC Right Angle Gearmotor
• Modelo: 1469
• Velocidad (rpm): 23
• Par nominal: 8,1 Nm (72 lb·in)
• Potencia: 50 W (1/15 HP)
• Tensión: 230 V CA
• Frecuencia: 50 Hz
• Fases: 1
• Corriente: 0,50 A
• Relación de transmisión: 60
• Carga radial: 220 N (50 lbs)
• Longitud XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)
• Diagrama de conexión: 07410021
• N.º de pieza del condensador: 49401154
• Tipo de producto: 34R4BFCI-5F
• HP decimal: 0,0666
