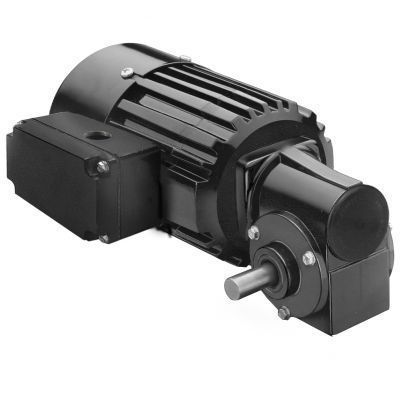

Motorreductor AC Model 1488

monofásicode tornillo sin finangular

Descripción del producto
Série Metric 34R-3F motorreductor angular AC, Modelo 1488. Motorreductor compacto de ángulo recto diseñado para aplicaciones AC con montaje métrico y eje de salida métrico.

Especificaciones
Velocidad (rpm): 140
Par nominal (Nm): 2.1
Par nominal (lb-in): 19
Potencia (W): 50
Potencia (HP): 1/15
Voltios: 230
Hz: 50
Fases: 1
Amperios: 0.50
Relación de transmisión: 10
Carga radial (N): 22
Carga radial (lbs): 5
Longitud XH (mm): 221
Longitud XH (inch): 8.69
Peso (kg): 4.5
Peso (lbs): 10.1
Diagrama de conexión: 07410021
Número de pieza del condensador: 49401068
Tipo de producto: 34R4BFCI-3F
HPDecimal: 0.0667

Características estándar

• Roscas de montaje métricas y dimensiones de eje de salida métricas.
• Caja de bornes de fundición con bloque de bornes instalado. IP-44.
• Refrigerado por ventilador para alta potencia de salida.
• Sistema de aislamiento clase B operado dentro de los límites de la clase A para prolongar la vida útil de los bobinados y los lubricantes.
• Aro central y bridas en aluminio para alta eficiencia térmica y bajo peso.
• Sellos tipo labio industriales en los ejes del motor y de salida.
• Cojinetes de casquillo de bronce en el eje de salida engrasados por mechas de fieltro y depósito para funcionamiento silencioso.
• Engranajes permanentemente lubricados con grasa semilíquida para larga vida.
• Rueda helicoidal de bronce para alta capacidad a cargas de choque.
• Tornillo sin fin templado y rectificado para resistencia y larga vida.

Planos y documentos disponibles

• Dibujos CAD: PDF, DWG, STEP (disponibles para descarga en la página del producto).
• Diagrama de cableado (número de diagrama de conexión: 07410021).
• Hoja de datos de seguridad (hoja de seguridad de aceite industrial incluida).

Accesorios opcionales

• Kit de montaje en placa base para motorreductores 3F (modelo 0967).
• Kit de caja de bornes de fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984).
• Kit de caja de bornes métrica de fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984).
• Condensador; tipo caja plástica; 5.0 MFD / 400 V (Ítem 49401068).
• Gran kit de caja de bornes de fundición para 34R, 42R, 48R, 42R-FX, motores y motorreductores en stock 33A, 42A (modelo 0986).

especificaciones técnicas

• Modelo: Model 1488
• Serie: Metric 34R-3F
• Velocidad: 140 rpm
• Par nominal: 2.1 Nm (19 lb-in)
• Potencia: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensión/Frecuencia: 230 V, 50 Hz, monofásico
• Corriente: 0.50 A
• Relación de transmisión: 10
• Capacidad de carga radial: 22 N (5 lbs)
• Longitud XH: 221 mm (8.69 in)
• Peso: 4.5 kg (10.1 lbs)
• Ref. diagrama de conexión: 07410021
• Número de pieza del condensador: 49401068
• Código de tipo de producto: 34R4BFCI-3F
