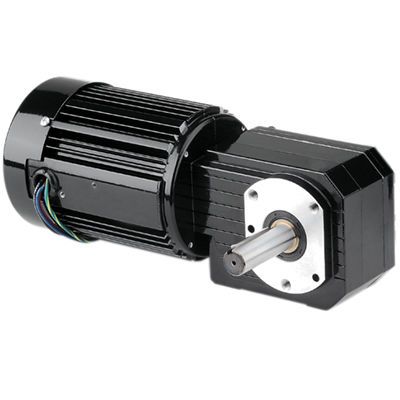

Motorreductor AC Model 1260

monofásicode tornillo sin finde engranaje helicoidal

Producto
Modelo 1260 Serie Metric 42R-GB Motorreductor angular AC

Descripción general
Motorreductor angular AC de la serie Metric 42R-GB. Totalmente cerrado IP-20, refrigerado por ventilador para alta potencia de salida. Roscas de montaje métricas y dimensiones del eje de accionamiento métricas. Diseñado con engranajes de tornillo sin fin y helicoidales endurecidos, engranajes y rodamientos lubricados de forma permanente para aumentar la capacidad de carga radial y la vida útil.

Especificaciones

• Velocidad (rpm): 23
• Par nominal (Nm): 23
• Par nominal (lb-in): 204
• Potencia (Watts): 100
• Potencia (HP): 1/7.5
• Voltios: 230
• Hz: 50
• Fases: 1
• Amperios: 0.78
• Relación de transmisión: 60
• Carga radial (N): 900
• Carga radial (lbs): 200
• Longitud XH (mm): 294
• Longitud XH (inch): 11.57
• Peso (kg): 8
• Peso (lbs): 17.5
• Diagrama de conexión: 07410021
• Número de pieza del condensador: 49401154
• Tipo de producto: 42R5BFCI-GB
• HPDecimal: 0.1333

Características estándar

• Roscas de montaje métricas y dimensiones del eje de accionamiento métricas.
• Grado de protección totalmente cerrado IP-20.
• Refrigerado por ventilador para alta potencia de salida.
• Sistema de aislamiento clase "B" operado dentro de los límites de clase "A" para prolongar la vida de los devanados y del lubricante.
• Aro central y tapas terminales de aluminio para alta eficiencia térmica y bajo peso.
• Cubierta de engranajes no ventilada.
• Sellos de labio industriales en ejes del motor y de salida.
• Rodamientos en todo el conjunto para aumentar la capacidad de carga radial y la durabilidad.
• Engranajes lubricados permanentemente con aceite para larga vida.
• Engranaje de salida helicoidal endurecido para funcionamiento silencioso y alto par de salida.
• Engranaje tornillo sin fin de bronce para alta capacidad de choque.
• Tornillo sin fin endurecido y rectificado para resistencia y larga vida.

Documentos disponibles / Descargas

• Dibujos CAD disponibles (formatos PDF, DWG, STEP).
• Diagrama de cableado disponible (número de diagrama de conexión 07410021).
• Hoja de datos de seguridad disponible (MSDS de ExxonMobil referenciado).

Accesorios opcionales

• Juego de caja de bornes de fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984).
• Juego de caja de bornes métrico de fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984).
• Condensador; tipo caja plástica; 7.5MFD 370V (Elemento 49401154).
• Gran juego de caja de bornes de fundición para motores y motorreductores 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986).

Especificaciones técnicas

• Velocidad: 23 rpm
• Par nominal: 23 Nm (204 lb-in)
• Potencia: 100 W (0.1333 HP)
• Tensión/Frecuencia: 230 V, 50 Hz, monofásico
• Corriente: 0.78 A
• Relación de engranajes: 60
• Capacidad de carga radial: 900 N (200 lbs)
• Longitud XH: 294 mm (11.57 in)
• Peso: 8 kg (17.5 lbs)
• Referencia diagrama de conexión: 07410021
• Número de pieza del condensador: 49401154
• Tipo de producto: 42R5BFCI-GB
