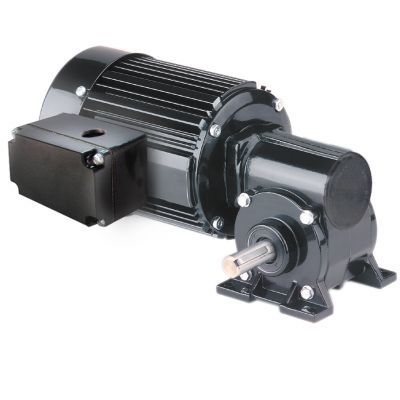

Motorreductor AC Model 1677

monofásicode tornillo sin finangular

Producto
Motorreductor AC de ángulo recto Modelo 1677 de la serie Metric 42R-5N. Diseñado para montajes métricos y dimensiones de eje métricas. Entrada monofásica 230 V, relación 20:1, par nominal 9,0 Nm a 65 rpm. Indicado para aplicaciones industriales que requieran transmisión de potencia en ángulo recto y diseño compacto.

Especificaciones clave

• Velocidad (rpm): 65
• Par nominal (Nm): 9,0
• Par nominal (lb-in): 80
• Potencia (Watts): 100
• Potencia (HP): 1/7.5
• Voltios: 230
• Hz: 50
• Fases: 1
• Amperios: 0.83
• Relación de engranaje: 20
• Carga radial (N): 800
• Carga radial (lbs): 180
• Longitud XH (mm): 260
• Longitud XH (inch): 10.25
• Peso (kg): 7.3
• Peso (lbs): 16.3
• Diagrama de conexión: 07410021
• Número de pieza del condensador: 49401154
• Tipo de producto: 42R5BFCI-5N
• HPDecimal: 0.1333

Planos CAD / Archivos disponibles

• INFm0334B (PDF)
• INFm0334B (DWG)
• INFm0334B (STEP)

Diagrama de conexionado

• Diagrama de conexionado (07410021)

Hojas de datos de seguridad

• Hoja de datos de seguridad de ExxonMobil (asociada al modelo 1677)

Accesorios opcionales

• Kit de caja de bornes inyectada para motores y motorreductores 33A, 34R, 42A, 42R y 48R [modelo 0984]
• Kit de caja de bornes métrica inyectada con bloque de terminales para 33A, 34R, 42A, 42R y 48R [modelo 1984]
• Condensador; tipo caja de plástico; 7.5MFD 370V [Artículo 49401154]
• Gran kit de caja de bornes inyectada para motores y motorreductores de stock 34R, 42R, 48R, 42R-FX, 33A, 42A [modelo 0986]

Características estándar

• Roscas de montaje métricas y dimensiones de eje métricas
• Carcasa totalmente cerrada con grado de protección IP-20
• Refrigerado por ventilador para alta potencia de salida
• Sistema de aislamiento Clase B operado dentro de límites de Clase A para prolongar la vida de los devanados y del lubricante
• Aro central y tapas de aluminio para alta eficiencia térmica y bajo peso
• Caja de engranajes sin ventilación
• Sellos tipo labio industriales en ejes de motor y de salida
• Rodamientos de agujas en todo el conjunto para mayor capacidad de carga radial y larga vida
• Engranajes lubricados permanentemente con aceite para larga vida
• Rueda sin fin de bronce para alta capacidad de carga por choque
• Husillo sin fin endurecido y rectificado para resistencia y larga vida

Especificaciones técnicas

• Velocidad (rpm): 65
• Par nominal (Nm): 9,0
• Par nominal (lb-in): 80
• Potencia (Watts): 100
• Potencia (HP): 1/7.5
• Voltios: 230
• Hz: 50
• Fases: 1
• Amperios: 0.83
• Relación de engranaje: 20
• Carga radial (N): 800
• Carga radial (lbs): 180
• Longitud XH (mm): 260
• Longitud XH (inch): 10.25
• Peso (kg): 7.3
• Peso (lbs): 16.3
• Diagrama de conexión: 07410021
• Número de pieza del condensador: 49401154
• Tipo de producto: 42R5BFCI-5N
• HPDecimal: 0.1333
