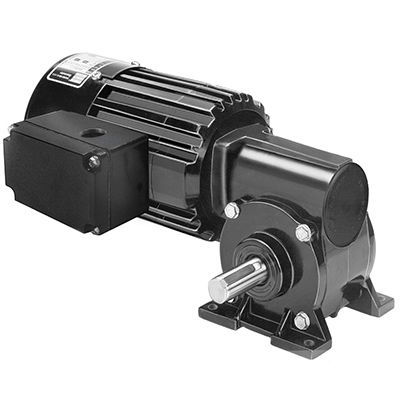

Motorreductor AC Model 1468

monofásicode tornillo sin finangular

Resumen del producto
Modelo 1468, serie Metric 34R-5F, motorreductor angular AC diseñado para aplicaciones industriales de baja velocidad y alto par. Unidad monofásica 230 V que ofrece 35 rpm y 6,8 Nm de par nominal; salida angular compacta para instalaciones con espacio limitado.

Especificaciones clave

• Modelo: 1468
• Serie: Metric 34R-5F
• Velocidad: 35 rpm
• Par nominal: 6,8 Nm (60 lb-in)
• Potencia: 50 W (0,0666 HP)
• Tensión / Frecuencia: 230 V AC / 50 Hz
• Fase: Monofásico (1)
• Corriente: 0,50 A
• Relación de transmisión: 40
• Capacidad de carga radial: 220 N (50 lbs)
• Longitud XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)

Documentos y planos disponibles
Dibujos CAD en formatos PDF, DWG y STEP. Diagrama de conexionado (ref. diagrama de conexión: 07410021) en PDF. Hojas de datos de seguridad disponibles para los materiales correspondientes.

Características estándar

• Roscas y dimensiones del eje en métrica
• Totalmente cerrado, IP-20
• Refrigerado por ventilador para mayor potencia de salida
• Sistema de aislamiento clase B operando dentro de los límites de la clase A para prolongar la vida útil de los devanados y lubricantes
• Anillo central y tapas en aluminio para eficiencia térmica y menor peso
• Carter de engranajes sin ventilación
• Sellos tipo labio industriales en los ejes del motor y de salida
• Cojinetes de casquillo en bronce en el eje de salida, engrasados por mechas de fieltro y depósito para funcionamiento silencioso
• Engranajes lubricados permanentemente con aceite para larga vida
• Rueda sin fin en bronce para alta capacidad ante cargas por choque
• Sinfín templado y rectificado para resistencia y larga vida

Accesorios opcionales

• Kit de caja de bornes de fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de caja de bornes métrica de fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador, tipo caja plástica, 7,5 MFD 370 V (ref. 49401154)
• Kit de caja de bornes grande de fundición para motores y motorreductores estándar 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Especificaciones técnicas

• Código tipo producto: 34R4BFCI-5F
• Velocidad: 35 rpm
• Par nominal: 6,8 Nm (60 lb-in)
• Potencia: 50 W (0,0666 HP)
• Tensión: 230 V AC
• Frecuencia: 50 Hz
• Fases: Monofásico (1)
• Corriente: 0,50 A
• Relación: 40
• Carga radial: 220 N (50 lbs)
• Longitud XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)
• Referencia diagrama de conexión: 07410021
• Referencia condensador: 49401154
