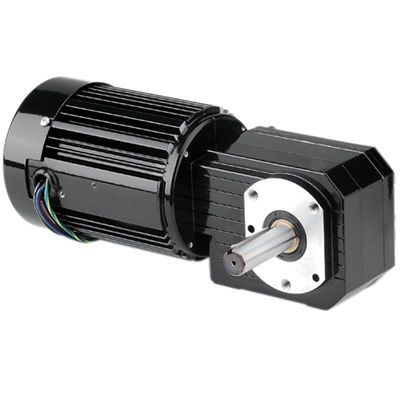

Motorreductor AC Model 1264

monofásicode tornillo sin finde engranaje helicoidal

Producto
Modelo 1264 de la serie Metric 42R-GB, reductor-motor AC de ángulo recto monofásico. Diseñado para montaje métrico y dimensiones de eje métricas, indicado para aplicaciones industriales que requieren transmisión de potencia compacta en ángulo recto.

Especificaciones
Velocidad (rpm): 7,4
Par nominal (Nm): 42
Par nominal (lb-in): 375
Potencia (W): 100
Potencia (HP): 1/7.5
Voltios: 230
Hz: 50
Fases: 1
Amperios: 0,78 A
Relación de transmisión: 190
Carga radial (N): 900
Carga radial (lbs): 200
Longitud XH (mm): 294
Longitud XH (pulg): 11.57
Peso (kg): 8
Peso (lbs): 17.5
Diagrama de conexión: 07410021
Número de condensador: 49401154
Tipo de producto: 42R5BFCI-GB
HPDecimal: 0.1333

Características estándar

• Roscas de montaje métricas y dimensiones de eje métricas.
• Carcasa completamente cerrada, grado de protección IP-20.
• Refrigerado por ventilador para alta potencia de salida.
• Sistema de aislamiento clase B operando dentro de los límites de clase A para prolongar la vida de bobinados y lubricantes.
• Aro central y tapas finales de aluminio para alta eficiencia térmica y bajo peso.
• Carter de engranajes no ventilado.
• Sellos labiales industriales en ejes de motor y salida.
• Rodamientos en todo el conjunto para mayor capacidad de carga radial y larga vida.
• Engranajes lubricados permanentemente con aceite para larga vida útil.
• Engranaje helicoidal endurecido en salida para funcionamiento silencioso y alto par útil.
• Rueda sinfín de bronce para alta capacidad frente a cargas de choque.
• Sinfín endurecido y rectificado para resistencia y larga duración.

Accesorios opcionales

• Kit de caja de bornes de fundición para motores y reductores 33A, 34R, 42A, 42R y 48R (modelo 0984).
• Kit de caja de bornes métrica de fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984).
• Condensador; tipo caja plástica; 7.5MFD 370V (art. 49401154).
• Kit de caja de bornes de gran tamaño de fundición para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986).

CAD y cableado
Dibujos CAD disponibles en varios formatos (PDF, DWG, STEP). Diagrama de cableado disponible (referencia diagrama de conexión 07410021).

Especificaciones técnicas

• Serie: Metric 42R-GB Series AC Right Angle Gearmotor.
• Modelo: Model 1264.
• Velocidad: 7,4 rpm.
• Par nominal: 42 Nm (375 lb-in).
• Potencia: 100 W (1/7.5 HP; HPDecimal 0.1333).
• Tensión: 230 V, 50 Hz, monofásico.
• Corriente: 0,78 A.
• Relación de transmisión: 190.
• Capacidad de carga radial: 900 N (200 lbs).
• Longitud XH: 294 mm (11.57 in).
• Peso: 8 kg (17.5 lbs).
• Referencia diagrama de conexión: 07410021.
• Número de condensador: 49401154.
• Tipo de producto: 42R5BFCI-GB.
