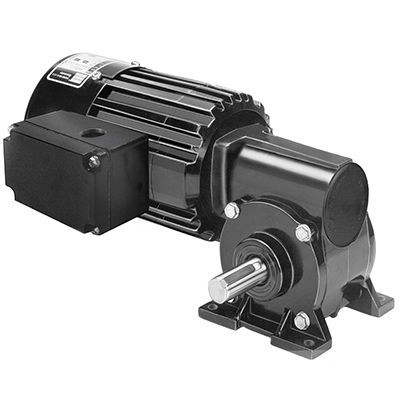

Motorreductor AC Model 1466

monofásicode tornillo sin finangular

Producto
El modelo 1466 es un motorreductor en ángulo recto serie Metric 34R-5F en corriente alterna, diseñado para aplicaciones industriales compactas. Unidad monofásica 230 V, 50 Hz que entrega 50 W con una relación de transmisión 20:1 y una velocidad nominal de 70 rpm. Product Type: 34R4BFCI-5F. Capacitor Part No.: 49401154. Connection Diagram No.: 07410021.

Especificaciones

• Velocidad (rpm): 70
• Par nominal (Nm): 4,4
• Par nominal (lb-in): 39
• Potencia (W): 50
• Potencia (HP): 1/15
• HPDecimal: 0,0666
• Tensión/Frecuencia: 230 V, 50 Hz, monofásico
• Corriente (A): 0,50
• Relación de engranajes: 20
• Carga radial: 220 N (50 lbs)
• Longitud XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)

Características estándar

• Roscas de montaje métricas y eje de salida con dimensiones métricas
• Totalmente cerrado, índice de protección IP-20
• Motor refrigerado por ventilador para un rendimiento constante
• Sistema de aislamiento clase B operando dentro de los límites de la clase A para prolongar la vida de bobinados y lubricantes
• Aro central y tapas de aluminio para alta eficiencia térmica y menor peso
• Carter de engranajes sin ventilación
• Sellos tipo labio industriales en los ejes motor y de salida
• Cojinetes de casquillo de bronce en el eje de salida engrasados por mechas de fieltro y depósito para funcionamiento silencioso
• Engranaje lubricado permanentemente con aceite para larga vida
• Rueda de tornillo sin fin de bronce para alta capacidad ante cargas de choque
• Tornillo sin fin endurecido y rectificado para resistencia y durabilidad

Accesorios opcionales

• Kit caja de bornes inyectada para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit caja de bornes métrico inyectada con bloque de terminales para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador, tipo caja plástica, 7,5 MFD 370 V (artículo 49401154)
• Gran kit caja de bornes inyectada para 34R, 42R, 48R, 42R-FX, motores y motorreductores 33A, 42A en stock (modelo 0986)

Datos técnicos

• Connection Diagram No.: 07410021
• Capacitor Part No.: 49401154
• Product Type: 34R4BFCI-5F
• Velocidad: 70 rpm
• Par nominal: 4,4 Nm (39 lb-in)
• Potencia: 50 W (1/15 HP)
• Corriente: 0,50 A
• Relación de transmisión: 20
• Carga radial: 220 N (50 lbs)
• Longitud XH: 232 mm (9,15 in)
• Peso: 5,6 kg (12,3 lbs)
