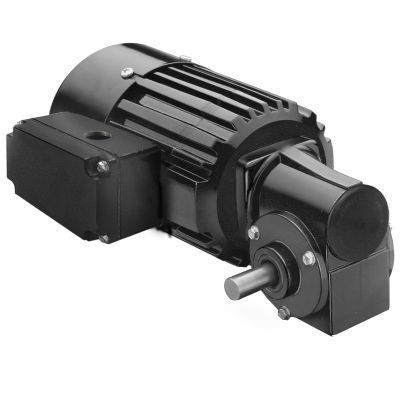

Motorreductor AC Model 1490

monofásicode tornillo sin finangular

Producto
Modelo 1490 de la serie Metric 34R-3F: reductor angular AC. Unidad monofásica 230 V 50 Hz que entrega 70 rpm en salida y un par nominal de 3,4 Nm, diseñada para aplicaciones industriales de baja velocidad y alto par.

Especificaciones

• Velocidad (rpm): 70
• Par nominal: 3,4 Nm (30 lb-in)
• Potencia: 50 W (1/15 HP, HPDecimal 0,0667)
• Tensión / Frecuencia: 230 V / 50 Hz
• Fases: monofásico (1)
• Corriente: 0,50 A
• Relación de engranajes: 20
• Capacidad de carga radial: 180 N (40 lbs)
• Longitud XH: 221 mm (8,69 in)
• Peso: 4,5 kg (10,1 lbs)
• Diagrama de conexión: 07410021
• Referencia del condensador: 49401068
• Tipo de producto: 34R4BFCI-3F

Características estándar

• Roscas de montaje métricas y dimensiones del eje con medidas métricas.
• Caja de bornes de fundición con bloque de bornes instalado. IP-44.
• Refrigerado por ventilador para alta potencia de salida.
• Sistema de aislamiento Clase B operado dentro de límites de Clase A para prolongar la vida de los enrollados y lubricantes.
• Aro central y tapas de aluminio para alta eficiencia térmica y ligereza.
• Sellos labiales industriales en ejes del motor y de salida.
• Casquillos de bronce en el eje de salida engrasados por mechas de fieltro y depósito para funcionamiento silencioso.
• Engranaje lubricado permanentemente con grasa semifluida para larga vida útil.
• Rueda sinfín de bronce endurecida y rectificada para alta capacidad a impactos y durabilidad.

Accesorios opcionales

• Kit de montaje en placa base para motorreductores 3F (modelo 0967).
• Kit de caja de bornes de fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984).
• Kit de caja de bornes métrica de fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984).
• Condensador; tipo caja plástica; 5,0 MFD / 400V (Ítem 49401068).
• Gran kit de caja de bornes de fundición para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986).

Descargas disponibles
Dibujos CAD disponibles en formatos PDF, DWG y STEP. Diagrama de cableado (Connection Diagram 07410021) y Hoja de Datos de Seguridad disponibles.

Características / especificaciones técnicas

• Modelo: 1490
• Serie: Metric 34R-3F
• Velocidad: 70 rpm
• Par nominal: 3,4 Nm (30 lb-in)
• Potencia: 50 W (1/15 HP)
• Tensión: 230 V
• Frecuencia: 50 Hz
• Fases: 1 (monofásico)
• Corriente: 0,50 A
• Relación de engranajes: 20
• Carga radial: 180 N (40 lbs)
• Longitud XH: 221 mm (8,69 in)
• Peso: 4,5 kg (10,1 lbs)
• Referencia diagrama de conexión: 07410021
• Referencia condensador: 49401068
• Tipo de producto: 34R4BFCI-3F
