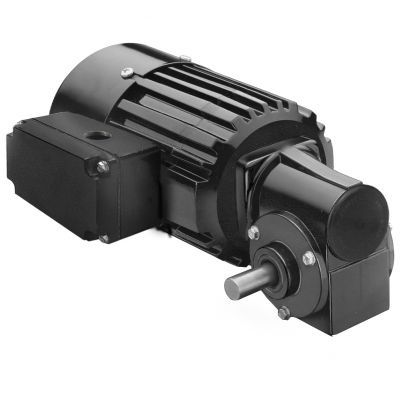

Motorreductor AC Model 1487

monofásicode tornillo sin finangular

Producto
Modelo 1487 de la serie Metric 34R-3F, motorreductor AC de ángulo recto. Motorreductor monofásico diseñado para roscas de montaje métricas y dimensiones de eje de transmisión métricas.

Especificaciones (tal como se muestra en la ficha)
Velocidad (rpm) : 47
Par nominal (Nm) : 3.8
Par nominal (lb-in) : 34
Potencia (W) : 50
Potencia (HP) : 1/15
Voltios : 230
Hz : 50
Fases : 1
Amperios : 0.50
Relación de engranajes : 30
Carga radial (N) : 180
Carga radial (lbs) : 40
Longitud XH (mm) : 221
Longitud XH (inch) : 8.69
Peso (kg) : 4.5
Peso (lbs) : 10.1
Diagrama de conexión : 07410021
Número de pieza del condensador : 49401068
Tipo de producto : 34R4BFCI-3F
HPDecimal : 0.0667

Características estándar

• Roscas de montaje métricas y dimensiones de eje de transmisión métricas.
• Caja de bornes de fundición a presión con bloque de terminales instalado. IP-44.
• Refrigerado por ventilador para alta potencia de salida.
• Sistema de aislamiento clase "B" operado dentro de los límites de la clase "A" para prolongar la vida de los devanados y del lubricante.
• Aro central y bridas en aluminio para alta eficiencia térmica y poco peso.
• Juntas tipo labio industriales en ejes del motor y de salida.
• Casquillos de bronce en el eje de salida engrasados por mechas de fieltro y depósito para funcionamiento silencioso.
• Engranajes permanentemente lubricados con grasa semilíquida para larga vida.
• Engranaje helicoidal (worm) en bronce para alta capacidad de carga por choque.
• Tornillo sin fin endurecido y rectificado para resistencia y larga vida.

Recursos descargables disponibles (tipos listados en la ficha)
Dibujos CAD (PDF/DWG/STEP seleccionables), diagrama de cableado, hojas de datos de seguridad disponibles para el producto.

Accesorios opcionales (listados en la ficha)

• Kit de placa base para motorreductores 3F [modelo 0967]
• Kit de caja de bornes de fundición a presión para motores y motorreductores 33A, 34R, 42A, 42R y 48R [modelo 0984]
• Kit de caja de bornes métrica de fundición a presión con bloque de terminales para 33A, 34R, 42A, 42R y 48R [modelo 1984]
• Condensador; tipo caja plástica; 5.0 MFD / 400V [Artículo 49401068]
• Gran kit de caja de bornes de fundición a presión para motores y motorreductores 34R, 42R, 48R, 42R-FX, 33A, 42A [modelo 0986]

Notas
Monofásico 230 V / 50 Hz, refrigerado por ventilador, caja de bornes en fundición a presión IP-44 con bloque de terminales instalado. Engranaje lubricado permanentemente; rueda sin fin en bronce y casquillos en bronce.

Características / especificaciones técnicas

• Modelo: Model 1487
• Serie: Metric 34R-3F Series
• Velocidad: 47 rpm
• Par nominal: 3.8 Nm (34 lb-in)
• Potencia: 50 W (1/15 HP, HPDecimal 0.0667)
• Voltaje / Frecuencia: 230 V / 50 Hz (monofásico)
• Corriente: 0.50 A
• Relación de engranajes: 30
• Capacidad de carga radial: 180 N (40 lbs)
• Longitud XH: 221 mm (8.69 in)
• Peso: 4.5 kg (10.1 lbs)
• Referencia diagrama de conexión: 07410021
• Número de pieza del condensador: 49401068
• Designación tipo de producto: 34R4BFCI-3F
