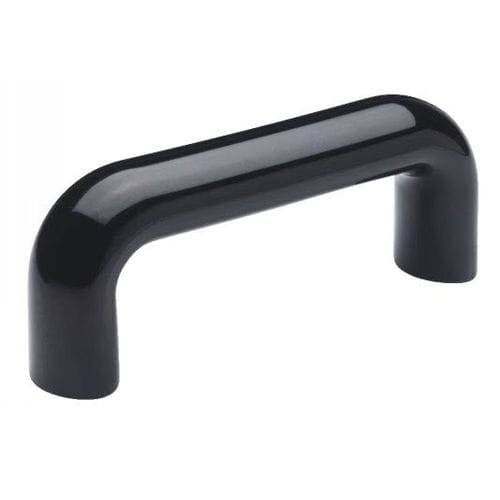

Manilla para paneles delanteros 11-54 series

Bakelite®en Ua medida

Nombre del producto
Asa en U para armario 11-54

Materiales y acabado

• Termoendurecido (Baquelita) — negro, duroplástico a base de fenol PF.
• Tecnopolímero — base poliamida, alta resiliencia; disponible en negro, naranja (RAL 2004), gris (RAL 7035) o blanco (similar a RAL 9002).
• Acabado: brillo.
• Resistente a disolventes, aceites, grasas y otros agentes químicos.
• Buje/manguito: latón o acero inoxidable (acero inoxidable para la variante blanca).

Uso / Condiciones de servicio

• Temperatura máxima de servicio: hasta 120°C para el tecnopolímero; hasta 110°C para el termoendurecido (Baquelita).

Disponible bajo pedido — colores adicionales para tecnopolímero

• Amarillo RAL 1021 (código: J)
• Azul RAL 5024 (código: B)
• Rojo RAL 3000 (código: R)

Ejemplos de pedido y variantes (tabla de referencias)
Referencia | Material | Acabado / Color | l1 (mm) | l2 (mm) | l3 (mm) | l4 (mm) | d1 | h1 (mm) | h2 (mm)
11-540-86 | Baquelita | Negro | 86 ±0.5 | 103 | 26 | 17 | M6 | 43 | 12
11-540-117 | Baquelita | Negro | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-540-179 | Baquelita | Negro | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-541-117 | Tecnopolímero | Negro | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-541-179 | Tecnopolímero | Negro | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-542-117 | Tecnopolímero | Naranja | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-542-179 | Tecnopolímero | Naranja | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-543-117 | Tecnopolímero | Gris | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-543-179 | Tecnopolímero | Gris | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-544-117 | Tecnopolímero | Blanco | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-544-179 | Tecnopolímero | Blanco | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13

Documentos y CAD
Fichas técnicas y archivos 3D CAD disponibles para este producto (ver archivos del producto).

Especificaciones técnicas

• Serie / modelo: 11-54
• Denominación comercial: Asa en U para armario
• Materiales: Baquelita (termoendurecido) o tecnopolímero (poliamida)
• Colores: Negro; Naranja (RAL 2004); Gris (RAL 7035); Blanco (similar a RAL 9002); colores adicionales bajo pedido para tecnopolímero (Amarillo RAL 1021, Azul RAL 5024, Rojo RAL 3000)
• Acabado: brillo
• Resistencia: disolventes, aceites, grasas y muchos agentes químicos
• Buje: latón o acero inoxidable (acero inoxidable para la variante blanca)
• Temperatura máxima de servicio: tecnopolímero hasta 120°C; termoendurecido hasta 110°C
• Roscas de montaje típicas: M6 o M8 según referencia
• Referencias disponibles con diferentes longitudes (l1) y dimensiones — ejemplos listados arriba
