Manilla tubular 11-60 series

para aparatode transportede puerta

Definición

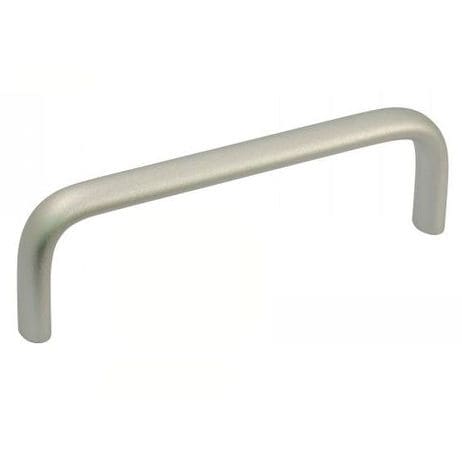

Una empuñadura en forma de U diseñada para accionar, levantar y mover objetos, puertas, escotillas, muebles o maquinaria. Aclarado para la mano: 32 mm; sección ovalada para un agarre cómodo; apta para uso con guantes.

Materiales y acabados

• Perfil extruido de aluminio con acabados: anodizado, lacado negro (RAL 9005) o lacado gris plata (RAL 9006).
• Acero inoxidable: AFNOR Z6CN18-09 / Werk 1.4301 / AISI 304, arenado mate.

Versiones

• Aluminio anodizado.
• Aluminio lacado gris.
• Aluminio lacado negro.
• Acero inoxidable, arenado mate.

Rango dimensional
Distancia entre centros seleccionable de 55 a 235 mm con orificio roscado M5 (d1 M5).

Uso y ergonomía

• Diseñada para abrir, mover, transportar o maniobrar objetos, muebles, puertas o máquinas.
• Aclarado para la mano: 32 mm — compatible con guantes.
• Forma ovalada para un agarre cómodo.
• Construcción totalmente en aluminio o totalmente en acero inoxidable, adecuada para ambientes húmedos y con larga vida útil.
• Los tornillos de fijación no están incluidos.

Montaje
Seleccione dos tornillos de fijación según su montaje (tornillos no incluidos).

Bajo pedido
Longitudes a medida disponibles.

Ejemplo de pedido
Ejemplo de pedido: Referencia 11-600-55

Variantes disponibles (grupos y ejemplos)

• Serie 11-600 — Aluminio, Anodizado: 11-600-55, 11-600-88, 11-600-100, 11-600-120, 11-600-180, 11-600-200, 11-600-235.
• Serie 11-601 — Aluminio, Lacado gris: 11-601-55, 11-601-88, 11-601-100, 11-601-120, 11-601-180, 11-601-200, 11-601-235.
• Serie 11-602 — Aluminio, Lacado negro: 11-602-55, 11-602-88, 11-602-100, 11-602-120, 11-602-180, 11-602-200, 11-602-235.
• Serie 11-605 — Acero inoxidable, Arenado mate: 11-605-55, 11-605-88, 11-605-100, 11-605-120, 11-605-180, 11-605-200, 11-605-235.

Notas
Aclarado para la mano: 32 mm. Forma: ovalada. Tornillos de fijación vendidos por separado.

Características / especificaciones técnicas

• Familia de modelo: 11-60.
• Materiales: Aluminio extruido o Acero inoxidable (AISI 304 / 1.4301).
• Acabados: Anodizado; Lacado (negro RAL 9005 o gris RAL 9006); Acero inoxidable arenado mate.
• Distancias entre centros disponibles (l1): 55, 88, 100, 120, 180, 200, 235 mm.
• l2: 12 mm (típico).
• l3: 8 mm (típico).
• h1: 40 mm (típico).
• h2: 10 mm (típico).
• Agujero roscado d1: M5.
• Radio r1: 8 mm (típico).
• Aclarado para la mano: 32 mm.
• Tornillos de fijación: no incluidos.
