Manilla tubular 11-61 series

de puertapara máquinapara paneles delanteros

Definición

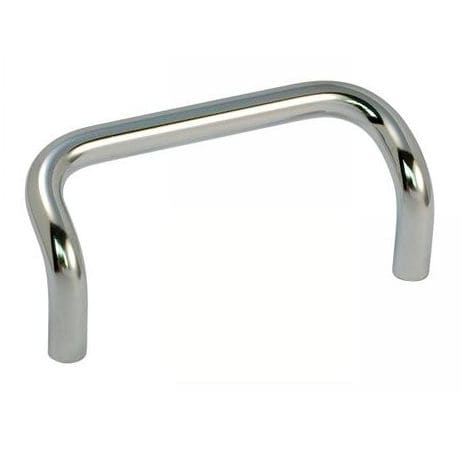

Una empuñadura en U (asa en U) diseñada para accionar, levantar o mover elementos como puertas, escotillas y cubiertas de máquinas. La forma en U desplazada mejora el agarre y el espacio para la mano. La asa se suministra con arandelas de centrado para reforzar la estabilidad y facilitar el montaje.

Materiales y Acabados

• Acero: cromado, recubrimiento negro o bruñido.
• Acero inoxidable: AISI 303 (mate o pulido).
• Acero inoxidable: AISI 304 (mate o pulido).
• Acero inoxidable: AISI 316L (mate).
• Arandela de apoyo: zamak niquelado para versiones en acero; arandela en acero inoxidable para variantes inox 303/304/316L.

Versiones

• Asa en U desplazada disponible en acero (cromado / bruñido / recubrimiento negro) y en inox (AISI 303, AISI 304, AISI 316L; mate o pulido según la variante).

Gama dimensional

• Centro a centro (l1): desde 55 mm hasta 250 mm (valores comunes: 55, 64, 88, 96, 100, 120, 125, 160, 180, 200, 250).
• Diámetro del mango (d1): 8 mm, 10 mm, 12 mm.

Uso típico

• Montaje en puertas, paneles, mobiliario y cubiertas de máquina para accionar, abrir o mover elementos.
• La forma desplazada mejora la ergonomía y el despeje para la mano.
• Se recomienda el montaje con dos tornillos y las arandelas de centrado suministradas para garantizar estabilidad.

Montaje
Fijación con dos tornillos adecuados según la referencia y el taladro; compatible con tipos de tornillo habituales (hexagonal interior, avellanado, cabeza redonda, etc.). Roscas habituales: M4, M5, M6 según variante.

Ejemplo de pedido / Referencia
Ejemplo de pedido: Referencia-l1 | 11-610-8-55

Documentos
Ficha de producto y PDF técnico (planos y archivos 3D) disponibles para descarga.

Especificaciones técnicas

• Modelo / serie: 11-61
• Denominación comercial: CABINET U-HANDLE
• Materiales: Acero (cromado / bruñido / recubrimiento negro); Inox AISI 303, AISI 304, AISI 316L
• Arandela: zamak niquelado (modelos en acero) o acero inoxidable (modelos inox)
• Acabados: cromado, bruñido, recubrimiento negro, mate, pulido
• Valores L1 disponibles: 55, 64, 88, 96, 100, 120, 125, 160, 180, 200, 250 mm
• Diámetro d1: 8, 10, 12 mm
• Tamaño de rosca / fijación d2: opciones comunes M4, M5, M6
• d3: 12 mm o 15 mm o no aplicable según variante
• l2 (cuando aplique): 30, 35, 44 mm
• h1 (cuando aplique): 40, 47, 60 mm
• h2 (cuando aplique): 8, 12 mm
• r1 (cuando aplique): 9, 11, 12 mm
• Conforme a la norma: GN 425.1
• Accesorios incluidos: arandelas de centrado
