Manilla tubular 11-91 seriescurvadacilíndrica
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- tubular
- Forma
- curvada
- Otras características
- cilíndrica
- Tamaño
Máx.: 600 mm
(23,62 in)Mín.: 400 mm
(15,75 in)
Descripción
Producto
Fotos / Esquemas
Archivos (nombres)
Referencias de pedido (ejemplos)
Ejemplo de pedido / referencia rápida
EJEMPLO DE PEDIDO :
Referencia : 11-912-400-6
Notas
Especificaciones técnicas

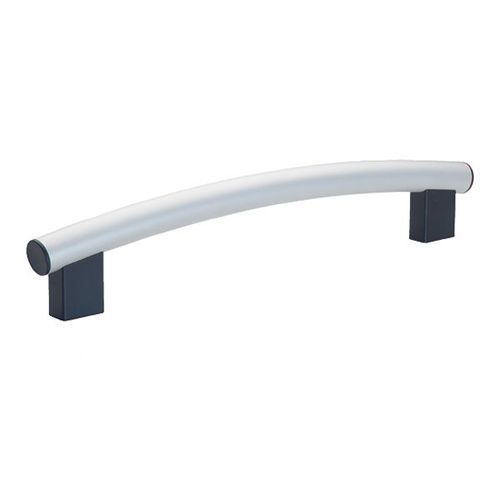

- Serie: 11-91 — Asa tubular en arco.
- Materiales y acabados: tubo en aluminio (recubierto negro mate RAL 9005 o anodizado color natural) o acero inoxidable (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304). Soportes en aluminio (negro mate RAL 9005 o gris RAL 9006). Tapones finales en tecnopolímero (negro mate o gris).
- Diseño: asa tubular con forma de arco, con soportes de montaje y tapones; disponible en varias longitudes y opciones de rosca de fijación.
Fotos / Esquemas
- Varias fotografías del producto disponibles que muestran diferentes acabados del tubo y colores de los soportes.
- Dibujo técnico disponible que muestra dimensiones totales y geometría de montaje.
Archivos (nombres)
- Poignée tubulaire voutée aluminium ou inox 11-91 (Pdf)
- Poignées Tubulaires - Fiche technique
- Poignées étriers - Fiche technique
Referencias de pedido (ejemplos)
- 11-912-400-6
- 11-912-400-8
- 11-912-500-6
- 11-912-500-8
- 11-912-600-6
- 11-912-600-8
- 11-913-400-6
- 11-913-400-8
- 11-913-500-6
- 11-913-500-8
- 11-913-600-6
- 11-913-600-8
- 11-914-400-6
- 11-914-400-8
- 11-914-500-6
- 11-914-500-8
- 11-914-600-6
- 11-914-600-8
- 11-915-400-6
- 11-915-400-8
- 11-915-500-6
- 11-915-500-8
- 11-915-600-6
- 11-915-600-8
Ejemplo de pedido / referencia rápida
EJEMPLO DE PEDIDO :
Referencia : 11-912-400-6
Notas
- Algunas referencias aparecen marcadas como disponibles (D) o con plazo (p. ej. 7 días) según la variante.
- Archivos CAD disponibles para las variantes (enlaces de proyecto CAD por referencia).
Especificaciones técnicas
- Serie / modelo: 11-91.
- Materiales: Tubo en aluminio (recubierto negro mate RAL 9005 o anodizado natural) o acero inoxidable (AFNOR Z 6 CN 18-09 / Werk 1.4301 / AISI 304).
- Soportes: aluminio, negro mate (RAL 9005) o gris (RAL 9006).
- Tapones finales: tecnopolímero, negro mate o gris.
- Norma: corresponde a la norma GN 666.4.
- Longitudes de agarre disponibles (l1): 400 mm, 500 mm, 600 mm.
- Dimensiones nominales relacionadas: l2 = 440 / 540 / 640 mm; l3 = 360 / 460 / 560 mm; l4 = 480 / 580 / 680 mm.
- Sección / diámetro: l5 = 22 mm; d1 = 30 mm.
- Rosca de montaje (d2): M6 o M8 según referencia.
- Alturas: h1 = 90 / 94 / 98 mm; h2 mínimo = 15 mm.
- Disponibilidad típica: algunas variantes en aluminio indicadas como stock inmediato (D) ; otras variantes 7 días según acabado.
Catálogos
No hay ningún catálogo disponible para este producto.
Ver todos los catálogos de Emile Maurin Eléments Standard MécaniquesFerias
