Definición

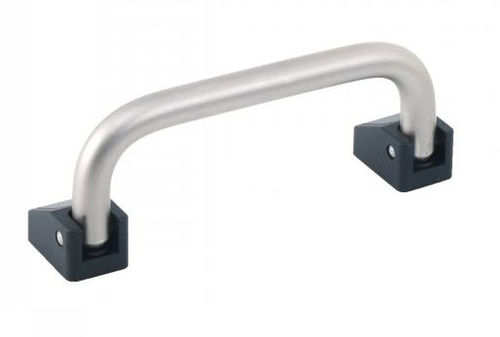

Una asa abatible, también llamada asa empotrada o asa a ras, es un componente mecánico que permite accionar, levantar o desplazar distintos objetos, puertas, escotillas o tapas.

Material

• Asa en acero cromado o en acero inoxidable mate (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303)
• Patas de fijación y tapones en tecnopolímero negro mate

Versión
Dos versiones disponibles: acero cromado o acero inoxidable mate.

Gama dimensional
Disponible con tres distancias de centro l1: 100 mm, 120 mm o 180 mm. Altura del asa l2 = 45,5 mm.

Uso

• Las patas de fijación resisten hasta 250°C.
• Los tapones que cubren los tornillos no deben utilizarse por encima de 100°C.
• Capacidad de carga estática indicativa; si se supera, el asa puede deformarse o las patas de fijación romperse.
• Adecuada para mover o levantar objetos de tamaño pequeño o medio; puede fijarse en escotillas, tapas o laterales de mobiliario con ruedas.
• La posibilidad de abatir el asa contra la superficie reduce el riesgo de enganches y accidentes.
• Los dos tapones ocultan los tornillos de fijación para un acabado limpio y evitan la acumulación de suciedad en las cabezas de los tornillos.

Montaje

• Retire los dos tapones en las patas del asa abatible.
• Fije el asa con tornillos de cabeza cilíndrica con hexágono interior (no suministrados).
• Vuelva a colocar los tapones si la temperatura de uso no supera los 100°C.

Variantes / Referencias disponibles

• 11-460-100 — Acero — l1 = 100 mm — l2 = 45,5 mm
• 11-460-120 — Acero — l1 = 120 mm — l2 = 45,5 mm
• 11-460-180 — Acero — l1 = 180 mm — l2 = 45,5 mm
• 11-465-100 — Inoxidable — l1 = 100 mm — l2 = 45,5 mm
• 11-465-120 — Inoxidable — l1 = 120 mm — l2 = 45,5 mm
• 11-465-180 — Inoxidable — l1 = 180 mm — l2 = 45,5 mm

Norma
Cumple con GN 425.5

Documentos disponibles
Ficha descriptiva y ficha técnica del producto (PDF).

Características / especificaciones técnicas

• Série / modelo: 11-46
• Denominación comercial: Folding handle
• Materiales: acero cromado o acero inoxidable mate (AISI 303); patas y tapones en tecnopolímero negro
• Entradas disponibles (l1): 100 mm, 120 mm, 180 mm
• Altura del asa (l2): 45,5 mm
• l3 (mm): 15,5
• l4 (mm): 18
• l5 (mm): 6,1
• l6 (mm): 2
• d1 (mm): 10
• d2 (mm): 6,3
• h1 (mm): 34
• h2 (mm): 27
• h3 (mm): 56,5
• Carga estática indicativa: 500 N
• Temperatura máxima patas de fijación: 250°C
• Temperatura máxima tapones: 100°C
