Manilla tubular 11-78 series

para paneles delanterosde puertapara aparato

Nombre del producto

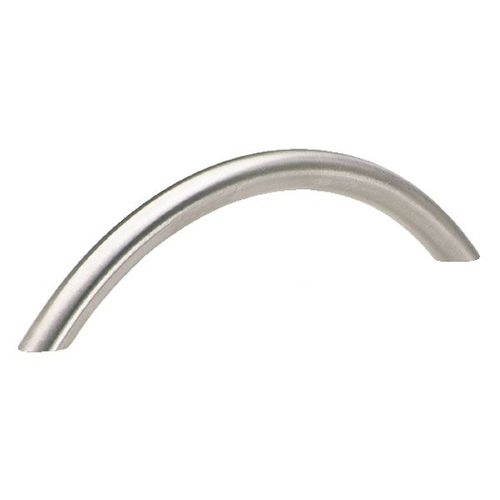

Asa en U (asa arco) — acero inoxidable o acero recubierto (Modelo 11-78).

Definición
Asa en U diseñada para accionar, levantar o desplazar objetos como puertas, tapas, cajones y otros accesos ligeros. Perfil elíptico que reduce el riesgo de enganches y ofrece aspecto discreto.

Material

• Acero inoxidable mate (AFNOR Z 8 CN 18-09, Werk 1.4305, AISI 303)
• Acero con recubrimiento negro mate (RAL 9005)
• Acero con recubrimiento gris plateado (RAL 9006)

Versiones / Acabados
Disponibles en tres acabados: acero inoxidable mate, acero recubierto negro mate, acero recubierto gris plateado.

Gama dimensional

• Distancia entre centros (l1): 64, 96, 128, 160, 192 mm
• Diámetro del orificio (d1): 10 mm
• Rosca de fijación: M4 (tornillos de fijación no suministrados)

Uso / Aplicación

• Adecuada para cajones, puertas y otros accesos ligeros en mobiliario, paneles y pequeños equipos
• Diseño delgado y rosca M4 apropiados para montajes pequeños/livianos
• Forma elíptica que minimiza el riesgo de enganches

Gamas / Referencias
Serie / Modelo: 11-78. Grupos de referencias típicas:
11-780-10-[64|96|128|160|192] — variantes acero inoxidable
11-782-10-[64|96|128|160|192] — variantes acero recubierto negro mate
11-783-10-[64|96|128|160|192] — variantes acero recubierto gris plateado

Servicios y archivos disponibles

• Archivos 3D CAD disponibles por referencia
• Dibujo técnico (esquema con cotas)
• Fichas PDF: ficha de modelo y ficha técnica de familia

Parámetros técnicos típicos (por referencia)
11-780-10-64 | Inox | d1 = 10 mm | d2 = M4 | l1 = 64 mm | l2 = 75 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-96 | Inox | d1 = 10 mm | d2 = M4 | l1 = 96 mm | l2 = 111 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-128 | Inox | d1 = 10 mm | d2 = M4 | l1 = 128 mm | l2 = 146 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-160 | Inox | d1 = 10 mm | d2 = M4 | l1 = 160 mm | l2 = 181 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-192 | Inox | d1 = 10 mm | d2 = M4 | l1 = 192 mm | l2 = 219 mm | h1 = 35 mm | h2 = 5 mm
(Mismas opciones de l1 y rosca M4 para las variantes 11-782 y 11-783.)

Notas adicionales
Los tornillos de fijación no se suministran y deben pedirse por separado. Cumple con las normas GN 424.5 / GN 424.1.

Especificaciones técnicas

• Modelo / Serie: 11-78
• Materiales: acero inoxidable AISI 303 o acero recubierto (RAL 9005 negro, RAL 9006 gris)
• Rosca de fijación: M4
• Diámetro del orificio (d1): 10 mm
• Distancia entre centros (l1): 64 / 96 / 128 / 160 / 192 mm
• Longitudes secundarias (l2) indicativas: 75 / 111 / 146 / 181 / 219 mm
• Altura total (h1): 35 mm
• Altura de perfil (h2): 5 mm
• Tornillos de fijación no suministrados
