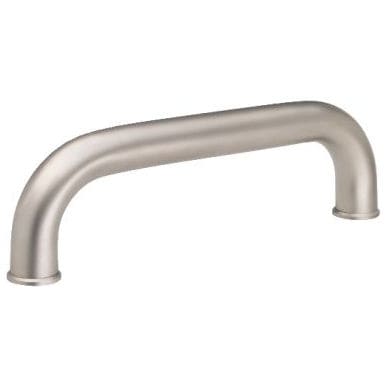

Manilla tubular 11-68 seriespara máquinapara carrode puerta
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- tubular
- Aplicaciones
- para máquina, para carro, de puerta, para aparato
- Material
- de acero inoxidable
- Forma
- en U
- Otras características
- de tornillo
- Tamaño
Máx.: 400 mm
(15,75 in)Mín.: 200 mm
(7,87 in)
Descripción
Definición
Material
Versiones y fijación
Gama dimensional
Uso / Características
Ejemplo de pedido
Especificaciones técnicas
- Asa en U para armarios, utilizada para maniobrar, levantar o mover puertas, escotillas, cubiertas de máquinas, carros y equipos similares.
Material
- Acero inoxidable satinado AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301).
- Las asas con diámetro de tubo d1 = 28 mm son huecas y se suministran con dos arandelas de apoyo para garantizar la estabilidad; las de d1 = 20 mm son macizas.
Versiones y fijación
- Dos tipos de fijación disponibles: orificios roscados (taraudados) o varillas roscadas.
- Los tornillos de fijación para la versión taraudada no están incluidos y deben pedirse por separado.
Gama dimensional
- Distancias entre ejes (l1): 200, 250, 300, 350, 400 mm.
- Diámetros de tubo (d1): 20 mm (macizo), 28 mm (hueco).
Uso / Características
- Diseñada para tirar, abrir, mover, levantar o maniobrar puertas, cubiertas de máquina y otros equipos.
- La forma redonda proporciona buen agarre y confort de uso.
- Fabricada 100 % en acero inoxidable, apta para ambientes húmedos o corrosivos.
- Las fuerzas máximas admisibles están indicadas en la ficha técnica del producto.
Ejemplo de pedido
- Referencia-l1: 11-681-20-200
Especificaciones técnicas
- Serie / Modelo: 11-68
- Nombre comercial: CABINET U HANDLE
- Material: Acero inoxidable AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301)
- Acabado: Acero inoxidable satinado
- Diámetros de tubo (d1): 20 mm (macizo), 28 mm (hueco)
- Distancias entre ejes (l1): 200, 250, 300, 350, 400 mm
- Tipos de fijación: taraudada (orificios roscados) o varillas roscadas
- Accesorios: dos arandelas de apoyo suministradas con d1 = 28 mm
- Conformidad / Norma: corresponde a GN 426.5
- Notas: tornillos de fijación para la versión taraudada no incluidos; fuerzas máximas en ficha técnica
