Manilla para cajas de mando 11-55 series

para paneles delanterospara máquinade puerta

Nombre del producto

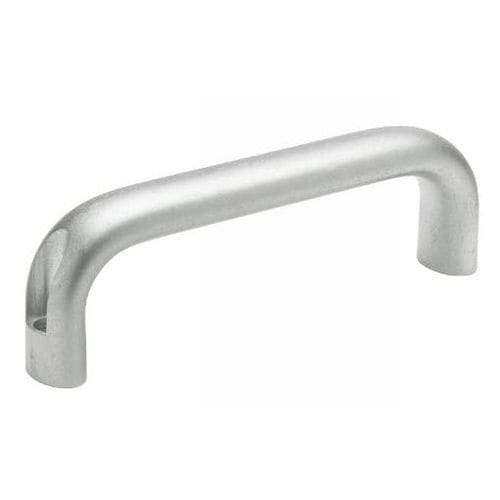

Manilla en U para armario 11-55 — aluminio, taladrada (con orificios frontales para fijación).

Definición
Asa en forma de U diseñada para accionar, levantar o mover objetos como puertas, tapas o cajones; versión taladrada con orificios para fijación frontal.

Material y acabado

• Perfil de aluminio extruido, acabado mate.
• Acabados recubiertos: negro (RAL 9005), rojo (RAL 3000) o gris plateado (RAL 9006).
• Acabado anodizado disponible.

Versiones

• Colores disponibles: negro, rojo, gris (plateado) o anodizado.
• Otros colores y recubrimientos personalizados disponibles bajo pedido.

Rango dimensional y variantes

• Centro a centro (L2): 100, 112, 117, 120, 128, 160, 116, 132, 164, 179, 196 mm.
• Ancho (L1): 20 mm o 26 mm.
• Profundidad/longitud (l3): 13 mm o 17 mm.
• Ejemplos de L4: 112, 124, 129, 132, 140, 172, 130, 134, 146, 178, 193, 210 mm (según referencia).
• Diámetro de orificio d1: 5,4 mm o 6,4 mm.
• Altura h1: 49, 51, 55, 57 mm.
• Altura h2: 19 mm o 17 mm.
• Radio r1: 13 mm o 17 mm.

Montaje
La manilla está taladrada (pre-taladrada) con orificios frontales para fijación desde el frente. Se requieren dos tornillos CHC tipo 31-54 (tornillos no suministrados).

Uso / Aplicaciones

• Asa en U ergonómica que ofrece una sujeción confortable para operar, levantar o mover equipos, puertas, tapas y cajones.
• Apta para armarios, máquinas o carcasas donde se requiera una manilla en U de aluminio.

Bajo pedido
Colores personalizados (recubrimientos no estándar) y dimensiones específicas pueden fabricarse bajo pedido.

Archivos

• Manilla en U de aluminio taladrada 11-55 (Pdf)
• Manillas en U - Hoja técnica (Pdf)

Ejemplos de pedido / referencias
Ejemplo: formato de referencia combinando acabado, L1 y L2 — p.ej. 11-551-20-100, 11-551-20-112, 11-551-26-164, 11-551-26-196, etc.

Notas
Producto conforme a la norma GN 565.1.
