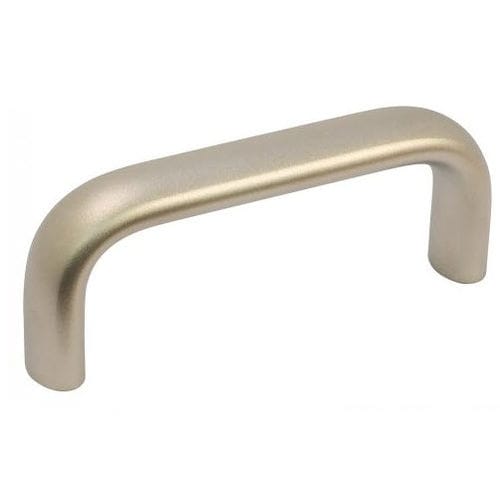

Manilla tubular 11-53 series

de puertapara paneles delanterospara cajas de mando

Descripción del producto
Definición: Asa en U diseñada para accionar, levantar o mover elementos como puertas de armario, cajones o escotillas. La sección oval proporciona buen agarre y manejo ergonómico.

Material
- Acero inoxidable granallado mate o pulido (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304).
- Versión con orificios pasantes: acero inoxidable granallado, fundición a presión (AFNOR Z 6 CN 18-10 M, Werk 1.4308, AISI CF-8).

Versiones

• Orificios roscados (montaje trasero) con acabado mate o pulido.
• Orificios pasantes (fijación frontal) con acabado mate; permite el paso del tornillo desde el frente.
• La versión pasante se fija habitualmente con tornillos CHC (referencia CHC 31-54).

Rango dimensional
- Entre ejes (l2) disponible de 112 mm a 500 mm.
- Alturas típicas (h1): 49 mm, 51 mm o 57 mm según la variante.
- Diámetros del cuerpo, opciones l1 (20 o 26 mm) y variantes de orificio/rosca según la referencia.

Aplicaciones y uso
- Construcción totalmente inoxidable adecuada para exterior y ambientes corrosivos para una vida útil prolongada.
- Elegir la versión roscada para montaje trasero o la versión pasante para fijación frontal según las restricciones de instalación.
- Adecuada para puertas de armario, cajones, escotillas y envolventes industriales; acabado pulido disponible cuando se requiere estética.

A petición
- Otras dimensiones y acabados disponibles a pedido.

Ejemplo de pedido
EJEMPLO DE PEDIDO: Referencia-l2
Referencia-l2: 11-530-20-112

Archivos y planos
Ficha técnica y dibujo disponible en formato PDF.

Características técnicas / especificaciones

• Modelo / serie: 11-53
• Material: Acero inoxidable AISI 304 (1.4301) o AISI CF-8 (1.4308) para la versión fundida
• Acabados: Mate (granallado) o Pulido
• Versiones: Orificios roscados / Orificios pasantes
• Fijación: La versión pasante permite el paso de tornillo por el frente; tornillo recomendado CHC (31-54)
• Entre ejes (l2) disponible: 112, 128, 160, 200, 250, 300, 400, 500 mm
• Opciones l1: 20 mm o 26 mm (según variante)
• Alturas típicas (h1): 49 mm, 51 mm, 57 mm (dependiendo de la variante)
• Diámetro / roscas disponibles: M6, M8 o orificio pasante (según variante)
• Conformidad / norma: corresponde a GN 565.5
• Uso: apto para exteriores y ambientes corrosivos; forma oval ergonómica para buen agarre
