Manilla para máquina 11-48 series

de transportepara paneles delanterosde puerta

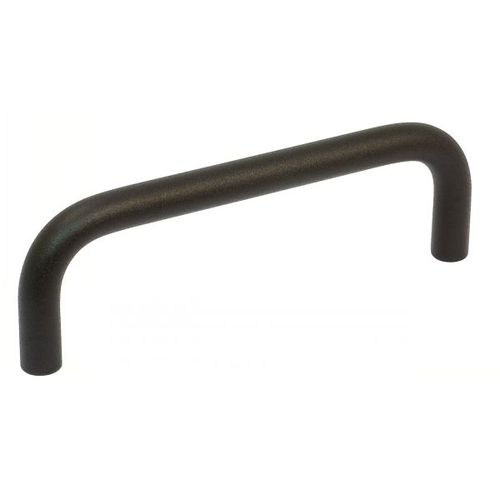

Nombre del producto GABINETE "U" MANGO ALUMINIO, FINO (Modelo : 11-48) Definición

• Un tirador en U (poignée étrier / poignée en U) es un componente mecánico utilizado para maniobrar, levantar o mover objetos como puertas, trampillas, cajones o cualquier elemento que requiera un tirador.

Materiales y acabados

• Aluminio con acabados peliculados: negro (RAL 9005), gris plata (RAL 9006) o rojo (RAL 3000).
• Acabado de aluminio anodizado disponible.

Versiones / Colores

• Pelliculé noir (negro)
• Pelliculé gris argenté (gris plata)
• Pelliculé rouge (rojo)
• Anodisé (anodizado)

Gama de dimensiones El asa fina en U está disponible en varios tamaños con centro a centro (entraxe) L1 desde 55 mm hasta 300 mm para adaptarse a diferentes instalaciones. Diseño y montaje

• Diseño fino para un acabado sobrio y aerodinámico a la vez que proporciona un buen agarre.
• Fijación mediante dos tornillos a través de dos orificios roscados. Roscas roscadas disponibles: M4, M5 o M6 según la referencia.
• Las asas con diámetro de tubo d1 = 8 mm y d1 = 10 mm se suministran con dos arandelas de rodamiento de acero inoxidable para garantizar una perfecta estabilidad una vez montadas.

Usos típicos

• Manillas de puertas, cajones o tapas de máquinas; elevación o maniobra de objetos; montaje estético y funcional en muebles, máquinas, paneles.

Normas El producto corresponde a la norma GN 425. Ejemplo de pedido y referencias (selección) La familia de productos incluye muchas referencias / variantes específicas. Ejemplo de formato de pedido mostrado en la página: Référence-l1 : 11-482-8-55 Algunas referencias disponibles (ejemplos)

• 11-482-8-55
• 11-482-8-64
• 11-482-8-88
• 11-482-8-96
• 11-482-8-100
• 11-482-8-120
• 11-482-8-128
• 11-482-10-88
• 11-482-10-100
• 11-482-10-120
• 11-482-10-180
• 11-482-10-200
• 11-482-10-235
• 11-482-12-125
• 11-482-12-160
• 11-482-12-200
• 11-482-12-250
• 11-482-16-160
• 11-482-16-200
• 11-482-16-250
• 11-482-16-300
• 11-483-8-55
• 11-483-8-64
• 11-483-8-88
• 11-483-8-96
• 11-483-8-100
• 11-483-8-120
• 11-483-8-128
• 11-483-10-88
• 11-483-10-100
• 11-483-10-120
• 11-483-10-180
• 11-483-10-200
• 11-483-10-235
• 11-483-12-125
• 11-483-12-160
• 11-483-12-200
• 11-483-12-250
• 11-483-16-160
• 11-483-16-200
• 11-483-16-250
• 11-483-16-300
• 11-484-8-55
• 11-484-8-64
• 11-484-8-88
• 11-484-8-96
• 11-484-8-100
• 11-484-8-120
• 11-484-8-128
• 11-484-10-88
• 11-484-10-100
• 11-484-10-120
• 11-484-10-180
• 11-484-10-200
• 11-484-10-235
• 11-484-12-125
• 11-484-12-160
• 11-484-12-200
• 11-484-12-250
• 11-484-16-160
• 11-484-16-200
• 11-484-16-250
• 11-484-16-300
• 11-485-8-55
• 11-485-8-64
• 11-485-8-88
• 11-485-8-96
• 11-485-8-100
• 11-485-8-120
• 11-485-8-128
• 11-485-10-88
• 11-485-10-100
• 11-485-10-120
• 11-485-10-180
• 11-485-10-200
• 11-485-10-235
• 11-485-12-125
• 11-485-12-160
• 11-485-12-200
• 11-485-12-250
• 11-485-16-160
• 11-485-16-200
• 11-485-16-250
• 11-485-16-300

Notas La página indica los códigos de disponibilidad y los archivos CAD descargables para variantes específicas. La familia de productos ofrece muchas SKU que combinan diámetro (d1), rosca aterrajada (M4, M5, M6), longitudes de centro a centro L1 y diferentes acabados. Características / especificaciones técnicas

• Modelo / Serie: 11-48
• Matière: Aluminio (peliculé o anodizado)
• Acabados: Pelliculé noir (RAL 9005), Pelliculé gris argenté (RAL 9006), Pelliculé rouge (RAL 3000), Anodisé
• Diámetros d1: 8 mm, 10 mm, 12 mm, 16 mm
• Agujeros roscados / roscas (d2): M4, M5, M6
• Dimensión adicional (d3): normalmente 12 mm o 15 mm dependiendo de la variante
• De centro a centro L1: de 55 mm a 300 mm (varios pasos disponibles)
• Otras dimensiones mostradas en la tabla: h1 (ejemplos: 35, 43, 51, 59 mm), h2 (ejemplos: 8, 12 mm), r1 (ejemplos: 10, 12, 14, 18 mm) según referencia
• Accesorios: asas con d1 = 8 o 10 mm suministradas con dos arandelas de cojinete de acero inoxidable
• Montaje: fijación mediante dos tornillos a través de dos orificios roscados (M4/M5/M6)
• Estándar: conforme a GN 425
