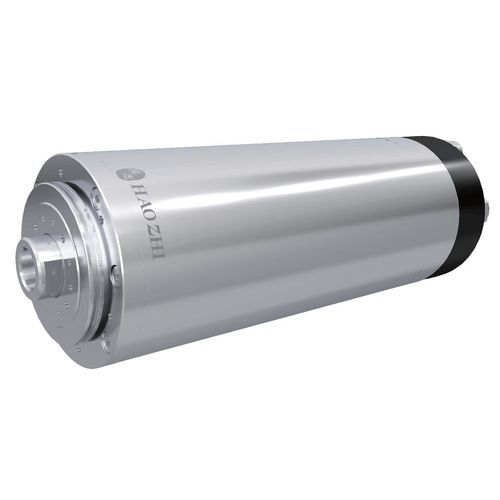

Husillo para rectificado interno DGZM-08040/4.0 DWS

motorizadorefrigerado por agua

Descripción
El DGZM-08040/4.0-DWS es un husillo de rectificado interno compacto, pensado para el rectificado de precisión de orificios pequeños cuando el diámetro de instalación y la masa en movimiento son limitados. Diámetro del cuerpo: 80 mm; peso aprox. 7 kg. Potencia nominal 4,0 kW (S1), hasta 6 kW (S6-20%), velocidad máxima 40.000 rpm. Se recomienda refrigeración por agua. Rodamientos de bolas cerámicas para estabilidad a alta velocidad. Interfaz de herramienta: agujero recto y rosca Φ15-M14-X1.5.

Resumen
Diámetro: Φ80 mm
Velocidad máxima: 40.000 rpm
Potencia nominal (S1): 4,0 kW — S6-20%: 6 kW
Par nominal (S1): 1,29 N·m — S6-40%: 1,91 N·m
Peso: aprox. 7 ± 0,5 kg

Datos técnicos
Modelo: DGZM-08040/4.0 DWS
Frecuencia máxima: 1.334 Hz
Velocidad nominal: 1.000 rpm
Frecuencia nominal: 100 Hz
Tensión nominal: 380 V
Corriente nominal: 8,2 A
Tipo de motor: Motor asíncrono
Tipo de rodamiento: Rodamiento de bolas de cerámica
Método de refrigeración: Refrigeración por agua (recomendada); caudal 2–3 L/min a 0,25 MPa
Sensor de temperatura del motor: KTY
Velocidad de vibración: 0,8 mm/s
Interfaz de herramienta: Agujero recto y rosca Φ15-M14-X1.5

Características / Especificaciones técnicas

• Modelo: DGZM-08040/4.0 DWS
• Diámetro del cuerpo: Φ80 mm — diseño compacto para instalaciones con espacio limitado
• Velocidad máxima: 40.000 rpm (idóneo para rectificado de precisión de pequeños diámetros)
• Potencia continua (S1): 4,0 kW; Potencia S6-20%: 6 kW
• Par nominal: aprox. 1,29 N·m (S1); Par (S6-40%): 1,91 N·m
• Motor: Asíncrono
• Rodamientos: Bolas cerámicas para estabilidad a alta velocidad
• Refrigeración: Agua recomendada — 2–3 L/min a 0,25 MPa
• Eléctrico: 380 V, 8,2 A (nominal)
• Sensor: KTY
• Vibración: 0,8 mm/s
• Peso: aprox. 7 ± 0,5 kg
• Interfaz herramienta: Agujero recto y rosca Φ15-M14-X1.5
