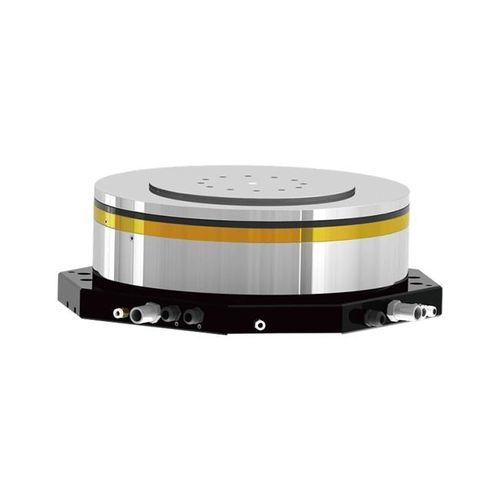

Husillo para rectificado DYFDM-300(320)0.6/0.75-WS

hidrostáticoISOrefrigerado por agua

INTRODUCCIÓN
El DYFDM-300 es una unidad hidrostática para el eje B diseñada para rectificadoras verticales. Está pensada para posicionamiento rotatorio lento y de alta precisión bajo cargas de rectificado, no para aplicaciones de muela de alta velocidad.

APLICACIÓN
Integración como unidad de mesa giratoria del eje B en rectificadoras verticales y máquinas herramienta similares que requieren alta rigidez axial y precisión posicional.

CARACTERÍSTICAS PRINCIPALES

• Diámetro del disco: Φ300 mm
• Par continuo de salida: 87 N·m (S1 100%)
• Alta rigidez estática axial: ≥2500 N/μm; rigidez estática radial: ≥400 N/μm
• Funcionamiento a baja velocidad: velocidad máxima 60 rpm; rotación bidireccional
• Accionamiento con motor síncrono integrado: 1,3 kW, 380 V, 4 A
• Sistema hidráulico: aceite ISO VG10, presión de suministro 2,0–3,0 MPa
• Alta precisión geométrica: excentricidad radial frontal ≤0,001 mm; excentricidad de la cara final ≤0,001 mm; precisión de rotación ≤0,0003 mm
• Recomendado refrigeración por agua para estabilidad térmica
• Masa aproximada: 227 ±10 kg

ESPECIFICACIONES TÉCNICAS

• Modelo: DYFDM-300(320)0.6/0.75-WS
• Diámetro del disco (mm): Φ300
• Tipo de aceite de transmisión: ISO VG10
• Presión de suministro de aceite (MPa): 2.0-3.0
• Rigidez estática axial (N/μm): ≥2500
• Rigidez estática radial (N/μm): ≥400
• Excentricidad radial del extremo delantero (mm): ≤0.001
• Excentricidad de la cara final (mm): ≤0.001
• Precisión de rotación (mm): ≤0.0003
• Tipo de unidad: Motor integrado
• Movimiento de rotación: Rotación bidireccional
• Velocidad máxima (rpm): 60
• Frecuencia máxima (Hz): 52
• Sistema motor: Motor síncrono
• Tensión nominal (V): 380
• Potencia de salida S1 100% (kW): 1.3
• Par de salida S1 100% (N·m): 87
• Corriente nominal S1 100% (A): 4
• Sistema de refrigeración: Refrigeración por agua (recomendado)
• Peso (kg): 227 ±10
