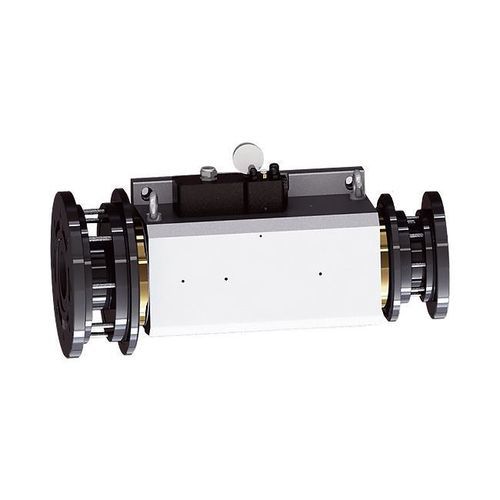

Husillo para rectificado DYFDM-170(100)30/22-XWS

motorizadohidrostáticoISO

Descripción
El DYFDM-170 es un husillo hidrostático para cabezales de máquina herramienta diseñado para aplicaciones que requieren un par continuo elevado y un control radial preciso. Su motor síncrono integrado aporta 22 kW (S1) y 140 N·m continuos; la excentricidad radial frontal especificada permite una rotación precisa de la pieza.

Especificaciones clave

• Velocidad máxima: 3500 rpm
• Potencia de salida (S1 100%): 22 kW
• Par de salida (S1 100%): 140 N·m
• Altura del centro: 145 mm
• Excentricidad radial frontal: ≤0.0001 mm

Datos técnicos
Modelo: DYFDM-170(100)30/22-XWS
Altura del centro (mm): 145
Tipo de aceite lubricante: ISO VG3
Presión de suministro de aceite (MPa): 3.0-4.0
Rigidez estática axial (N/μm): ≥350
Rigidez estática radial (N/μm): ≥250
Excentricidad radial del extremo delantero (mm): ≤0.0001
Desplazamiento axial final (mm): ≤0.001
Precisión de rotación (mm): ≤0.0003
Tipo de accionamiento: Motor integrado
Movimiento de rotación: Sentido horario
Velocidad máxima (rpm): 3500
Frecuencia máxima (Hz): 233.3
Sistema motor: Motor síncrono
Tensión nominal (V): 380
Potencia de salida S1 100% (kW): 22
Par de salida S1 100% (N·m): 140
Corriente nominal S1 100% (A): 41
Sistema de refrigeración: Refrigeración por aceite (recomendado)
Área de aplicación: Cabezales de máquina herramienta
Peso neto (kg): 395±1

Características / especificaciones técnicas

• Modelo: DYFDM-170(100)30/22-XWS
• Altura del centro: 145 mm
• Velocidad máxima: 3500 rpm
• Potencia de salida: 22 kW (S1 100%)
• Par de salida: 140 N·m (S1 100%)
• Corriente nominal: 41 A
• Tensión nominal: 380 V
• Sistema motor: Motor síncrono
• Tipo de accionamiento: Motor integrado
• Rigidez estática axial: ≥350 N/μm
• Rigidez estática radial: ≥250 N/μm
• Excentricidad radial frontal: ≤0.0001 mm
• Desplazamiento axial final: ≤0.001 mm
• Precisión de rotación: ≤0.0003 mm
• Presión de suministro de aceite: 3.0-4.0 MPa
• Tipo de aceite lubricante: ISO VG3
• Refrigeración: Refrigeración por aceite (recomendado)
• Aplicación: Cabezales de máquina herramienta
• Peso neto: 395±1 kg
