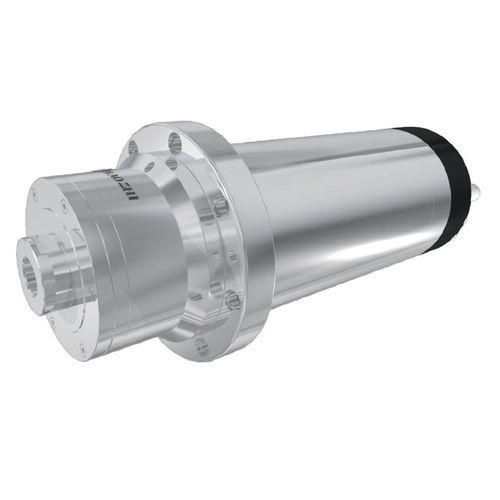

Husillo para rectificado interno DGZM-12042/15-DFWQS

motorizadorefrigerado por aguade alta velocidad

Descripción
Una brida frontal modifica la forma en que las cargas del husillo se transfieren a la estructura de la máquina. El modelo DGZM-12042/15-DFWQS combina este montaje en brida con funcionamiento continuo a 42.000 rpm y una potencia nominal de 15 kW para una integración rígida en rectificado interno de alta velocidad.

Datos clave (resumen)
Diámetro: Φ120 mm
Velocidad máxima: 42.000 rpm
Potencia nominal (S1): 15 kW
Par nominal (S1): 3,5 N·m

Datos técnicos
Modelo: DGZM-12042/15-DFWQS
Diámetro: Φ120 mm
Velocidad máxima: 42.000 rpm
Frecuencia máxima: 1.400 Hz
Velocidad nominal: 42.000 rpm
Frecuencia nominal: 1.400 Hz
Tensión nominal: 380 V
Corriente nominal: 31 A
Potencia nominal: 15,0 kW
Par nominal: 3,5 N·m
Tipo de motor: Motor asíncrono (inducción)
Tipo de rodamiento: Rodamientos de bolas cerámicas
Método de refrigeración: Refrigeración por agua
Caudal de refrigeración: 4,6 L/min (a 0,25 MPa)
Sensor de temperatura del motor: KTY
Velocidad de vibración: <0,8 mm/s
Peso: 24 ± 1 kg
Interfaz de herramienta: Agujero recto y rosca Φ23-M22×1.5

Características

• Montaje en brida para transferir las cargas del husillo a la estructura de la máquina
• Capacidad de funcionamiento continuo hasta 42.000 rpm
• Potencia nominal 15 kW para aplicaciones de rectificado interno rígidas
• Rodamientos de bolas cerámicas para estabilidad en alta velocidad
• Refrigeración por agua con caudal definido

Aplicaciones

• Rectificado interno a alta velocidad con exigencia de rigidez
• Integración en rectificadoras que requieren montaje en brida

Especificaciones técnicas

• Modelo: DGZM-12042/15-DFWQS
• Diámetro: Φ120 mm
• Velocidad máxima / nominal: 42.000 rpm
• Frecuencia máxima / nominal: 1.400 Hz
• Tensión / corriente nominal: 380 V / 31 A
• Potencia nominal: 15,0 kW
• Par nominal: 3,5 N·m
• Tipo de motor: Motor asíncrono
• Rodamientos: Rodamientos de bolas cerámicas
• Refrigeración: Agua, 4,6 L/min (0,25 MPa)
• Sensor de temperatura del motor: KTY
• Velocidad de vibración: <0,8 mm/s
• Peso: 24 ± 1 kg
• Interfaz de herramienta: Agujero recto y rosca Φ23-M22×1.5
