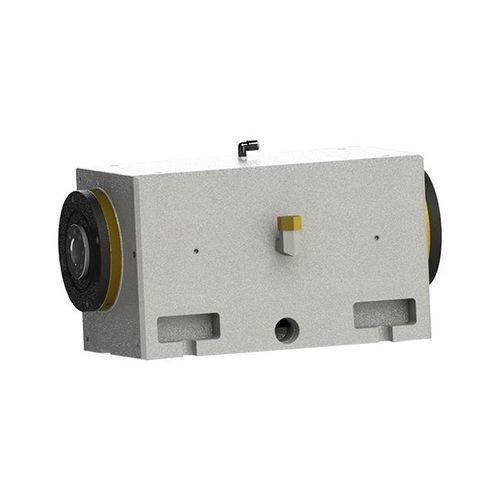

Husillo para rectificado DYFJM-125(065)15/5.5-X

motorizadohidrostáticoISO

Descripción del producto
A diferencia de los husillos de rectificado motorizados, el DYFJM-125(065)15/5.5-X es un husillo de contrapunto hidrostático accionado, diseñado para proporcionar soporte secundario y alineación de alta precisión de las piezas en máquinas-herramienta. Soporta rotación bidireccional, presenta muy bajo descentrado radial y axial y tiene una velocidad nominal de 1300 rpm (máx. 1500 rpm). Diámetro de instalación: 125 mm; diámetro del muñón: Φ65 mm.

Resumen
Diámetro: Φ125 mm
Diámetro del muñón: Φ65 mm
Velocidad nominal: 1300 rpm
Velocidad máxima: 1500 rpm
Tipo de accionamiento: Eje impulsado
Rotación: Rotación bidireccional
Aplicación: Soporte de contrapunto para máquinas-herramienta
Peso: 125±5 kg

Datos técnicos (resumen)
Diámetro exterior de instalación (mm): 125
Diámetro del muñón (mm): Φ65
Tipo de aceite de transmisión: ISO VG5
Presión de suministro de aceite (MPa): 2.5-5.0
Rigidez estática axial (N/μm): ≥300
Rigidez estática radial (N/μm): ≥250
Excentricidad radial del extremo delantero (mm): ≤0.0005
Desplazamiento axial del extremo (mm): ≤0.0005
Precisión de rotación (mm): ≤0.0002
Tipo de unidad: Eje impulsado
Movimiento de rotación: Rotación bidireccional
Velocidad nominal (rpm): 1300
Velocidad máxima (rpm): 1500
Área de aplicación: Contrapunto de máquina-herramienta
Peso (kg): 125±5

Características / especificaciones técnicas

• Modelo: DYFJM-125(065)15/5.5-X (husillo de contrapunto hidrostático accionado)
• Diámetro exterior de instalación: 125 mm
• Diámetro del muñón: Φ65 mm
• Tipo de aceite recomendado: ISO VG5
• Presión de suministro de aceite: 2.5–5.0 MPa
• Rigidez estática axial: ≥300 N/μm
• Rigidez estática radial: ≥250 N/μm
• Excentricidad radial del extremo delantero: ≤0.0005 mm
• Desplazamiento axial del extremo: ≤0.0005 mm
• Precisión de rotación: ≤0.0002 mm
• Tipo de unidad: Eje impulsado
• Movimiento de rotación: Rotación bidireccional
• Velocidad nominal: 1300 rpm
• Velocidad máxima: 1500 rpm
• Aplicación: Contrapunto para máquinas-herramienta
• Peso: 125±5 kg
