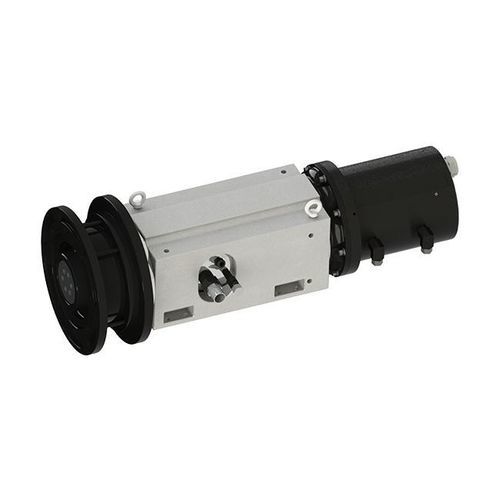

Husillo para rectificado interno DYFDM-120(100)15/22-XWS

motorizadoISOlubricado con aceite

Descripción breve
Una rectificadora de pórtico requiere mayor par y soporte estructural que una rectificadora interna compacta. El modelo DYFDM-120(100)15/22-XWS ofrece 22 kW de salida, par nominal de 140 N·m, rigidez estática axial y radial ≥400 N/µm y precisión de rotación ≤0,0003 mm.

Especificaciones básicas
Diámetro: Φ120 mm
Velocidad máxima: 3000 rpm

Datos técnicos
Modelo: DYFDM-120(100)15/22-XWS
Altura del centro (mm): 120
Tipo de aceite lubricante: ISO VG3
Presión de suministro de aceite (MPa): 2,5-5
Rigidez estática axial (N/μm): ≥400
Rigidez estática radial (N/μm): ≥400
Excentricidad radial del extremo delantero (mm): ≤0,0001
Desplazamiento axial del extremo (mm): ≤0,001
Precisión de rotación (mm): ≤0,0003
Tipo de accionamiento: Motor trasero
Movimiento de rotación: Rotación bidireccional
Velocidad máxima (rpm): 3000
Frecuencia máxima (Hz): 300
Sistema motor: Motor síncrono
Tensión nominal (V): 380
Potencia de salida S1 100% (kW): 22
Par de salida S1 100% (N·m): 140
Corriente nominal S1 100% (A): 52
Sistema de refrigeración: Refrigeración por aceite (recomendado)
Área de aplicación: Máquinas rectificadoras de pórtico
Peso (kg): 426±1

Dimensiones
El plano de dimensiones está disponible para la instalación e integración.

Características / especificaciones técnicas

• Modelo: DYFDM-120(100)15/22-XWS
• Altura del centro: 120 mm
• Diámetro: Φ120 mm
• Velocidad máxima: 3000 rpm
• Potencia de salida S1 100%: 22 kW
• Par nominal S1 100%: 140 N·m
• Corriente nominal S1 100%: 52 A
• Tensión nominal: 380 V
• Sistema motor: Motor síncrono
• Tipo de accionamiento: Motor trasero
• Movimiento de rotación: Rotación bidireccional
• Frecuencia máxima: 300 Hz
• Rigidez estática axial: ≥400 N/μm
• Rigidez estática radial: ≥400 N/μm
• Precisión de rotación: ≤0,0003 mm
• Excentricidad radial del extremo delantero: ≤0,0001 mm
• Desplazamiento axial del extremo: ≤0,001 mm
• Tipo de aceite lubricante: ISO VG3
• Presión de suministro de aceite: 2,5-5 MPa
• Sistema de refrigeración: Refrigeración por aceite (recomendado)
• Área de aplicación: Máquinas rectificadoras de pórtico
• Peso: 426±1 kg
