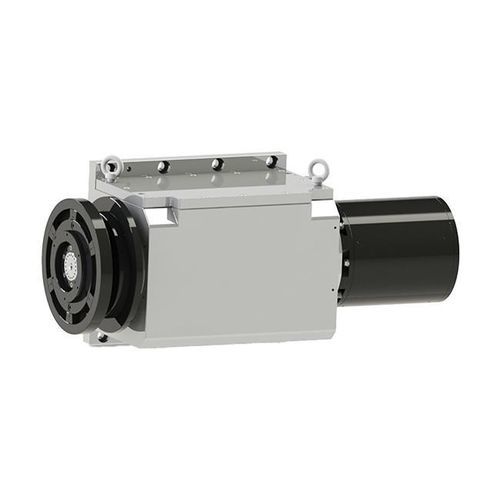

Husillo para rectificado DYFDM-150(080)15/5.5-XWS

motorizadoISOlubricado con aceite

Descripción
Para rectificadoras cilíndricas y de levas con accionamiento del motor en la parte trasera, el DYFDM-150(080)15/5.5-XWS ofrece rigidez axial y radial equilibrada para trabajos de rectificado de precisión. El motor asíncrono de 5,5 kW junto con soporte hidrostático refrigerado por aceite es adecuado para ciclos de rectificado continuos y controlados.

Especificaciones clave
Diámetro: Φ150 mm
Velocidad máxima: 3000 rpm

Datos técnicos
Modelo: DYFDM-150(080)15/5.5-XWS
Altura del centro (mm): 170
Lubricante: ISO VG5
Presión de suministro de aceite (MPa): 2,5–5,0
Rigidez estática axial (N/μm): ≥150
Rigidez estática radial (N/μm): ≥150
Excentricidad radial del extremo delantero (mm): ≤0,0005
Desplazamiento axial final (mm): ≤0,0005
Precisión de rotación (mm): ≤0,0002
Tipo de accionamiento: Motor trasero (rotación en sentido horario)
Velocidad máxima (rpm): 3000
Frecuencia máxima (Hz): 100
Tipo de motor: Motor asíncrono
Tensión nominal (V): 300
Potencia S1 100% (kW): 5,5
Par S1 100% (N·m): 35
Corriente nominal S1 100% (A): 14
Refrigeración: Refrigeración por aceite (recomendado)
Aplicación: Rectificadoras cilíndricas y de levas
Peso (kg): 278 ±10

Características / especificaciones técnicas

• Modelo: DYFDM-150(080)15/5.5-XWS
• Diámetro: Φ150 mm
• Altura del centro: 170 mm
• Velocidad máxima: 3000 rpm
• Motor: Asíncrono, 5,5 kW (S1 100%), 300 V, 14 A, 35 N·m
• Soporte hidrostático, refrigerado por aceite; lubricante ISO VG5; presión de aceite 2,5–5,0 MPa
• Rigidez estática: axial ≥150 N/μm, radial ≥150 N/μm
• Precisión: excentricidad frontal ≤0,0005 mm; desplazamiento axial ≤0,0005 mm; precisión de rotación ≤0,0002 mm
• Accionamiento: Motor trasero (rotación en sentido horario)
• Refrigeración: Refrigeración por aceite recomendada
• Aplicación: Rectificadoras cilíndricas y de levas
• Peso aproximado: 278 ±10 kg
