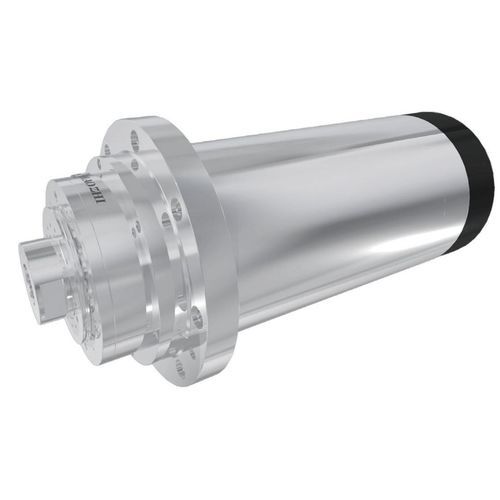

Husillo para rectificado DGZM-15024/22-DFWS

alta potenciamotorizadorefrigerado por agua

Overview
En el extremo superior de los husillos para rectificado interno, la DGZM-15024/22-DFWS prioriza potencia y par frente a la velocidad máxima. El cuerpo de Ø150 mm entrega 22 kW y 17,7 N·m en condiciones nominales para pasadas de rectificado más exigentes. El enfriamiento por agua y los rodamientos de bolas cerámicas permiten funcionamiento continuo en aplicaciones intensivas.

Key data
Diámetro: Φ150 mm
Velocidad máxima: 24 000 rpm
Velocidad nominal: 12 000 rpm
Potencia nominal (S1): 22 kW
Par nominal (S1): 17,7 N·m

Technical data
Modelo: DGZM-15024/22-DPNS
Frecuencia máxima: 800 Hz
Frecuencia nominal: 400 Hz
Tensión nominal: 380 V
Corriente nominal: 41 A
Tipo de motor: Motor asincrónico
Tipo de rodamiento: Rodamiento de bolas cerámico
Enfriamiento: Agua (6–8 L/min a 0,25 MPa)
Sensor de temperatura del motor: KTY
Velocidad de vibración: <0,8 mm/s
Peso: 42 ± 1 kg
Interfaz de la herramienta: Agujero recto y rosca Φ28-M27×2

Dimensions
Diagrama de dimensiones disponible en la documentación del producto.

Technical specifications

• Referencia en la página: DGZM-15024/22-DFWS
• Diámetro del cuerpo: 150 mm
• Potencia nominal (S1): 22 kW
• Par nominal (S1): 17,7 N·m
• Velocidad máxima: 24 000 rpm
• Velocidad nominal: 12 000 rpm
• Frecuencia máxima: 800 Hz
• Frecuencia nominal: 400 Hz
• Tensión nominal: 380 V
• Corriente nominal: 41 A
• Motor: Asíncrono
• Rodamientos: Bolas cerámicas
• Enfriamiento: Agua (caudal recomendado 6–8 L/min a 0,25 MPa)
• Sensor temperatura motor: KTY
• Vibración: <0,8 mm/s
• Peso: 42 ± 1 kg
• Interfaz herramienta: Agujero recto y rosca Φ28-M27×2
